MEMS Tích hợp hệ thống định vị chi phí thấp Cảm biến đo động thái độ INS

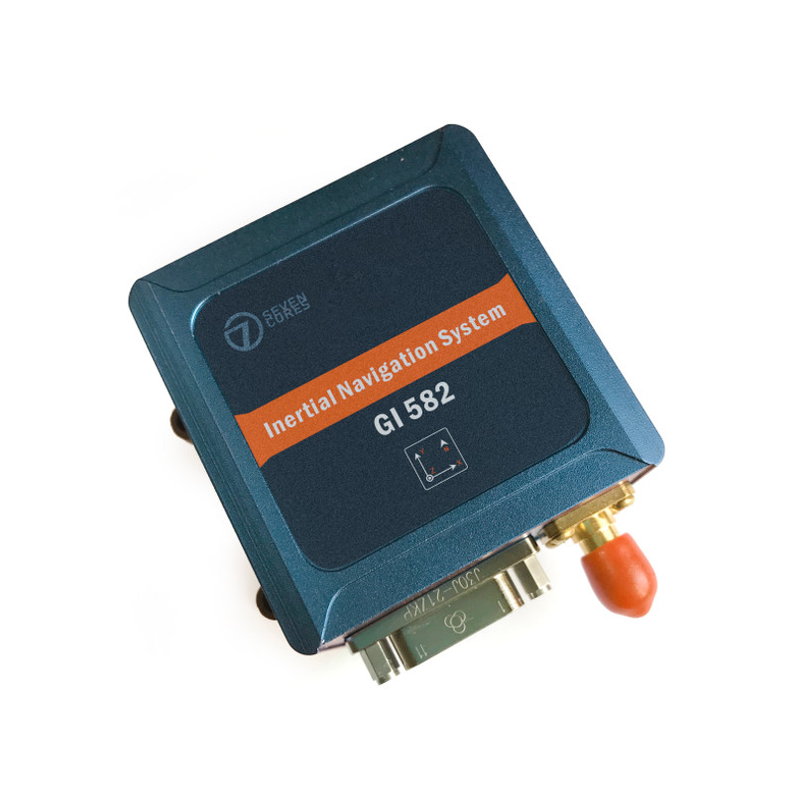

Hệ thống định vị tích hợp giá rẻ GI582 là một loại thiết bị đo lường dựa trên kỹ thuật MEMS.Nó được tích hợp với công nghệ định vị vệ tinh có thể cung cấp cho người dùng của chúng tôi một hiệu suất rất tốt với mức giá cạnh tranh.Nó được sử dụng rộng rãi để điều hướng, điều khiển và các phép đo động.Hệ thống của chúng tôi có nhiều loại kỹ thuật bù để đảm bảo độ chính xác của phép đo.Chúng tôi áp dụng quy trình sản xuất nghiêm ngặt để đảm bảo sản phẩm của chúng tôi có thể đo chuyển động góc của sóng mang và thông số chuyển động tuyến tính trong môi trường khắc nghiệt.
Khả năng áp dụng cho các ứng dụng khác nhau. Áp dụng hệ thống định vị vệ tinh chế độ kép GPS / BD2, độ nhạy theo dõi cao, thích hợp cho điều hướng định vị khu vực mở và môi trường phức tạp như đường phố, rừng rậm, v.v.
Khả năng thích ứng mạnh mẽ.Silicon MEMS bên trong sản phẩm, khả năng chống rung và chống sốc mạnh mẽ, toàn dải nhiệt độ làm việc -40 ℃ ～ + 60 ℃.
Màn biễu diễn quá xuất sắc.Thái độ điều hướng ngang tích hợp 0,3 ((rms), Độ chính xác định vị tốt hơn 5 m
(rms), độ chính xác vận tốc tốt hơn 0,15m / s (rms), kích thước nhỏ gọn, trọng lượng nhẹ.
Trải nghiệm người dùng hoàn hảo.Hỗ trợ cổng nối tiếp đa đường RS -422, RS -232, điều chỉnh độ rộng băng tần đầu ra, điều chỉnh giao thức đầu ra, chương trình tải lên trực tuyến và tham số, nguồn điện áp dải rộng 9V ～ 40V.
Điều hướng phương tiện, liên lạc di động, chụp ảnh trên không, bảo vệ cây trồng trong ngành nông nghiệp, nền tảng vũ khí Vỏ quang điện, UAV, Rừng, phát hiện lãnh thổ, định vị tàu và liên lạc
▶SỰ CHỈ RÕ
| Tham số hiệu suất điều hướng tích hợp (giá trị danh nghĩa) | |
| Độ chính xác của tiêu đề (Từ tính) | 1 ° (rms) |
| Độ chính xác của tiêu đề (L1 / B1Single-point) | 0,5 ° (rms) |
| Độ chính xác của tiêu đề khi không có GPS |
0,2 ° / phút trong điều kiện hoạt động tốt 0,5 ° / phút trong điều kiện làm việc khắc nghiệt
|
| Thái độ chính xác | 0,3 ° (rms) |
| Con quay hồi chuyển | |
| Dung tích | ± 300 / s (Có thể tùy chỉnh) |
| Độ ổn định không thiên vị |
10 / h (Nhiệt độ phòng, Allan phương sai) |
| Phi tuyến tính | 0,05% |
| Chiều rộng băng tần | 50Hz ~ 200Hz |
| Gia tốc kế | |
| Dung tích | ± 2- ± 20g |
| Độ ổn định không thiên vị | ≤5mg |
| Độ ổn định không thiên vị | ≤5mg |
| Phi tuyến tính | 0,05% |
| Người nhận | |
| Chế độ làm việc | BD2 B1 / GPS L1 |
| Khởi động lạnh | 60s |
| Giày giữ ấm | 10 giây |
| Độ chính xác của vị trí | 5m (rms) |
| Tốc độ chính xác | 0,15m / s (rms) |
| Giao diện điện / cơ khí | |
| Nguồn cấp | 9V ~ 30V |
| Quyền lực | <2,5W |
| Thời gian bắt đầu | 3 giây |
| Phương thức giao tiếp | RS-422 / RS-232 / TTL |
| Tốc độ làm tươi | 100Hz ～ 400Hz (IMU), 100Hz |
| Kích thước vật lý (không bao gồm lỗ lắp) | 50mm × 51,5mm × 30mm |
| Kích thước lắp đặt (bao gồm cả lỗ lắp đặt) | 63mm × 61,1mm × 30mm |
| Trọng lượng | <100g |
| Môi trường ứng dụng | |
| Nhiệt độ làm việc | -40 ℃ ~ 80 ℃ |
| Rung động | 6,06g (rms) |
| Sốc | 9g / 11ms;1000g / 1ms |
| Thái độ chính xác | 0,3 (rms) |
KÍCH THƯỚC
