Hệ thống dẫn đường quán tính có độ chính xác cao Cảm biến dẫn đường quán tính GPS

1
MOQ
Hệ thống dẫn đường quán tính có độ chính xác cao Cảm biến dẫn đường quán tính GPS
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Tên sản phẩm: INS chính xác
Độ chính xác của vị trí: 1,2m (RMS)
với RTK: 2cm + 1ppm (RMS)
Tìm kiếm độ chính xác về phía Bắc: 0,1deg
Cổng đầu ra: RS422
Điểm nổi bật:

Hệ thống dẫn đường quán tính chính xác cao

,

Hệ thống dẫn đường quán tính GPS

,

Cảm biến dẫn đường quán tính GPS

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: avic
Chứng nhận: CE ROHS
Số mô hình: 500 INS
Thanh toán
chi tiết đóng gói: bọt biển + hộp
Thời gian giao hàng: 15 ngày đối với mẫu
Điều khoản thanh toán: T / T
Khả năng cung cấp: 100 / tháng
Mô tả sản phẩm

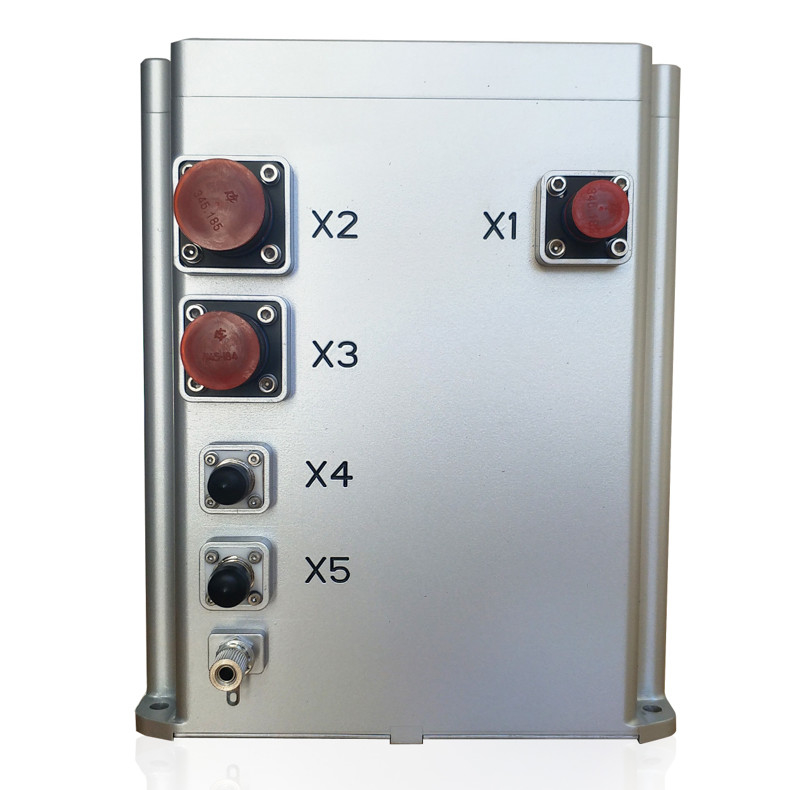

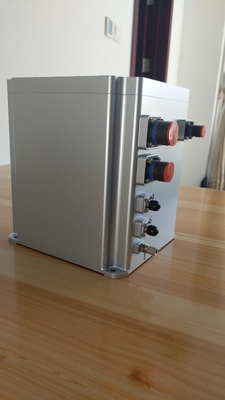

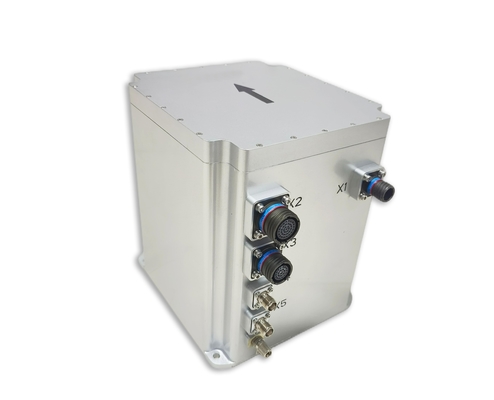

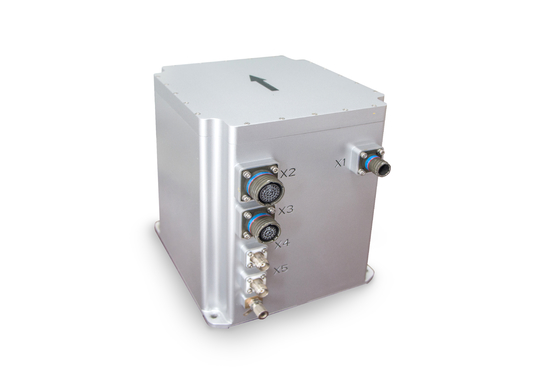

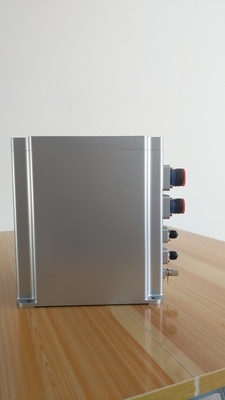

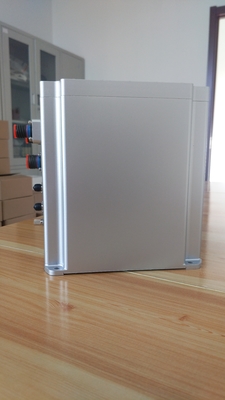

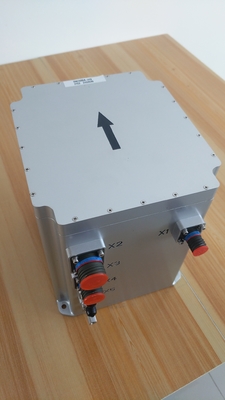

Cảm biến định vị GPS Cảm biến quán tính chính xác cao với GPS





Hệ thống định vị tích hợp sợi quang INS500 ("in") theo vòng khép kín dựa trên con quay hồi chuyển sợi quang có độ chính xác cao, máy đo gia tốc và bảng máy thu GNSS cao cấp, điều hướng thông qua thuật toán giải mã và kết hợp nhiều cảm biến, cung cấp vị trí, vận tốc và vị trí điều hướng chính xác cao thông tin, chẳng hạn như đáp ứng yêu cầu đo lường và điều khiển chính xác cao, và các lĩnh vực ứng dụng chính bao gồm: Hệ thống có chế độ dẫn đường tích hợp quán tính / vệ tinh và chế độ quán tính thuần túy.

Khi GNSS không hợp lệ, nó có thể chuyển sang chế độ quán tính thuần túy (nghĩa là, quá trình tổng hợp GPS chưa bao giờ được thực hiện sau khi bật nguồn, nếu quá trình tổng hợp bị mất một lần nữa, nó thuộc về chế độ dẫn đường tích hợp).Sau khi khởi động, nó có chức năng đo thái độ chính xác, có thể xuất ra quy trình cuộn cao độ và quán tính thuần túy có thể tìm kiếm phía bắc tĩnh.



vật phẩm Điều kiện kiểm tra A0Indicators B0Indicators
Định vị chính xác GNSSValid, một điểm 1,2m (RMS) 1,2m (RMS)
GNSSValid, RTK 2cm + 1ppm (RMS) 2cm + 1ppm (RMS)
Giữ vị trí (lỗi GNSS) 1,5nm / h (50% CEP), 5nm / 2h (50% CEP) 0,8nm / h (CEP), 3,0nm / 3h (CEP)
Tiêu đề chính xác Bản thân tìm kiếm phương Bắc

0,1 ° × giây (Lati),

* Lati: vĩ độ (RMS), 10 phút

0,06 ° × giây (Lati), Căn chỉnh tĩnh 5 phút;

0,03 ° × giây (Lati), Căn chỉnh tĩnh 5 phút; * Lati: vĩ độ (RMS)

Giữ khóa học (lỗi GNSS) 0,05 ° / h (RMS), 0,1 ° / 2 giờ (RMS) 0,02 ° / h (RMS), 0,05 ° / 3h (RMS)
Thái độ chính xác GNSS hợp lệ 0,03 ° (RMS) 0,01 ° (RMS)
Giữ thái độ (lỗi GNSS) 0,02 ° / h (RMS), 0,06 ° / 2h (RMS) 0,01 ° / h (RMS), 0,03 ° / 3h (RMS)
Tốc độ chính xác GNSS Hợp lệ, điểm đơn L1 / L2 0,1m / s (RMS) 0,1m / s (RMS)
Duy trì tốc độ (lỗi GNSS) 2m / s / h (RMS), 5m / s / 2h (RMS) 0,8m / s / h (RMS), 3m / s / 3h (RMS)
Con quay hồi chuyển sợi quang Dải đo ± 400 ° / s ± 400 ° / s
Sự ổn định thiên vị ≤0.02 ° / h ≤0.01 ° / h
Máy đo gia tốc thạch anh Dải đo ± 20g ± 20g
Sự ổn định thiên vị ≤50µg (Trung bình 10 giây) ≤20µg (10 giây 平均)
Phương thức giao tiếp RS422 Tốc độ truyền nằm trong khoảng từ 9,6 KBPS đến 921,6 KBPS.Tốc độ truyền mặc định là 115,2 KBP Tần số tối đa là 1000Hz (dữ liệu thô) và tần số mặc định là 200Hz
RS232 Tốc độ truyền nằm trong khoảng từ 9,6 KBPS đến 921,6 KBPS.Tốc độ truyền mặc định là 115,2 KBP Tần số tối đa là 1000Hz (dữ liệu thô) và tần số mặc định là 200Hz
Đặc điểm điện từ Vôn 24 ~ 36VDC
Sự tiêu thụ năng lượng ≤30W
Đặc điểm cấu trúc Kích thước 199mm × 180mm × 219,5mm
Trọng lượng 6,5kg ≤7,5kg (phi hàng không) ≤6,5kg (hàng không tùy chọn)
Môi trường Nhiệt độ làm việc -40 ℃ ~ + 60 ℃
Nhiệt độ bảo quản -45 ℃ ~ + 65 ℃
Rung (có giảm chấn) 5 ~ 2000Hz, 6,06g
Tác động (với khả năng hấp thụ sốc) 30g, 11ms
độ tin cậy Cả đời > 15 năm
Thời gian làm việc liên tục > 24h
