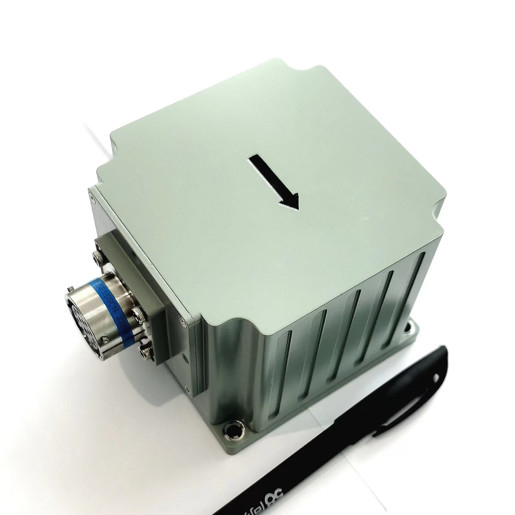

Hệ thống dẫn đường quán tính tích hợp sợi quang khép kín Đo lường di động

Hệ thống dẫn đường quán tính tích hợp sợi quang khép kín Đo lường di động

Tên thương hiệu: Firepower
Số mẫu: GI300F
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T / T
Khả năng cung cấp: 500 / tháng
Thông tin chi tiết
Nguồn gốc:
TRUNG QUỐC
Chứng nhận:
CE ROHS
Sản phẩm:
TRONG SƯƠNG
độ chính xác của tiêu đề:
0,1°
thái độ chính xác:
0,02°(RMS)
phạm vi con quay hồi chuyển:
±400°/giây
ổn định sai lệch bằng không:
≤100µg
phạm vi gia tốc:
±20g
chi tiết đóng gói:
bọt biển + thùng carton
Khả năng cung cấp:
500 / tháng
Làm nổi bật:

Hệ thống định vị quán tính vòng kín

,

Hệ thống định vị quán tính FOG INS

,

Hệ thống định vị quán tính chính xác cao

Mô tả sản phẩm

Hệ thống định vị tích hợp sợi quang vòng kín Hệ thống đo lường di động chính xác cao



Hệ thống định vị tích hợp bằng sợi quang GI300F-INS dựa trên kính quay sợi quang vòng kín và máy đo tốc độ với hiệu suất chi phí cao,và được thực hiện thông qua hợp nhất đa cảm biến và thuật toán tính toán định vị, đáp ứng các yêu cầu đo chính xác thông tin về tư thế, hướng và vị trí trong các lĩnh vực ứng dụng của các hệ thống đo lường di động trung bình và chính xác cao,UAV vừa và lớn, vv



Dự án Điều kiện thử nghiệm Các chỉ số
Độ chính xác vị trí GNSS bên ngoài hợp lệ, điểm duy nhất Chọn vị trí chính xác hơn vệ tinh bên ngoài
GNSS bên ngoài hợp lệ, RTK Chọn vị trí chính xác hơn vệ tinh bên ngoài
Chế độ giữ vị trí ngang trong trật tự thuần túy1

80m/5min ((CEP)

500m/10min ((CEP)

1.5nm/30min ((CEP)

Hỗn hợp tốc độ không khí giữ vị trí ngang2 0.8nm/30min (CEP)
Độ chính xác hướng Ống ăng-ten đơn (RMS) 0.1°3
Ống ăng-ten kép (RMS) 0.2 °/L (L = chiều dài cơ bản) (RMS)
Giữ hướng (RMS) 0.2°/30min ((RMS),0.5°/h
Độ chính xác tự tìm kiếm phía bắc (RMS)

0.2 ° SecL, thẳng hàng hai vị trí trong 15 phút

1.0 ° SecL, sắp xếp vị trí đơn 5-10 phút

Độ chính xác thái độ GNSS có giá trị 0.02° ((RMS)
Giữ thái độ (sự cố GNSS) 0.2°/30min ((RMS),0.5°/h ((RMS)
Độ chính xác tốc độ GNSS hợp lệ, điểm đơn L1/L2 0.1m/s ((RMS)
Máy quay Phạm vi đo ± 400°/s
Sự ổn định thiên vị bằng không ≤0,3°/h
Đồng hồ tăng tốc Phạm vi đo ±20g
Sự ổn định thiên vị bằng không ≤ 100μg
Kích thước vật lý và đặc điểm điện Điện áp 9-36V DC
Tiêu thụ năng lượng ≤ 12W (tình trạng ổn định)
Giao diện 2 kênh RS232, 1 kênh RS422, 1 kênh PPS (mức LVTTL/422)
Kích thước 92.0 mm × 92,0 mm × 81,0 mm (L, W, H)
Trọng lượng ≤1,2kg
Đặc điểm môi trường Nhiệt độ hoạt động -40°C~+60°C
Nhiệt độ lưu trữ -45°C~+70°C
Vibration (sự rung động) 5 ~ 2000Hz, 6,06 G (với chất giảm sốc)
Tác động 30g, 11 ms (với sốc)
Tuổi thọ > 15 năm
Thời gian làm việc liên tục >24h
Giới hạn độ cao ≤ 5000m
Giới hạn tốc độ ≤ 500m/s

Lưu ý:

  • Sự sắp xếp là hợp lệ;
  • Đối với sử dụng trên không, có một động tác quay trước khi kết hợp tốc độ, và thử nghiệm lấy tốc độ bay 150km/h làm ví dụ;
  • Điều kiện trên máy bay cần phải di động;




Kích thước:

Hệ thống dẫn đường quán tính tích hợp sợi quang khép kín Đo lường di động 0
