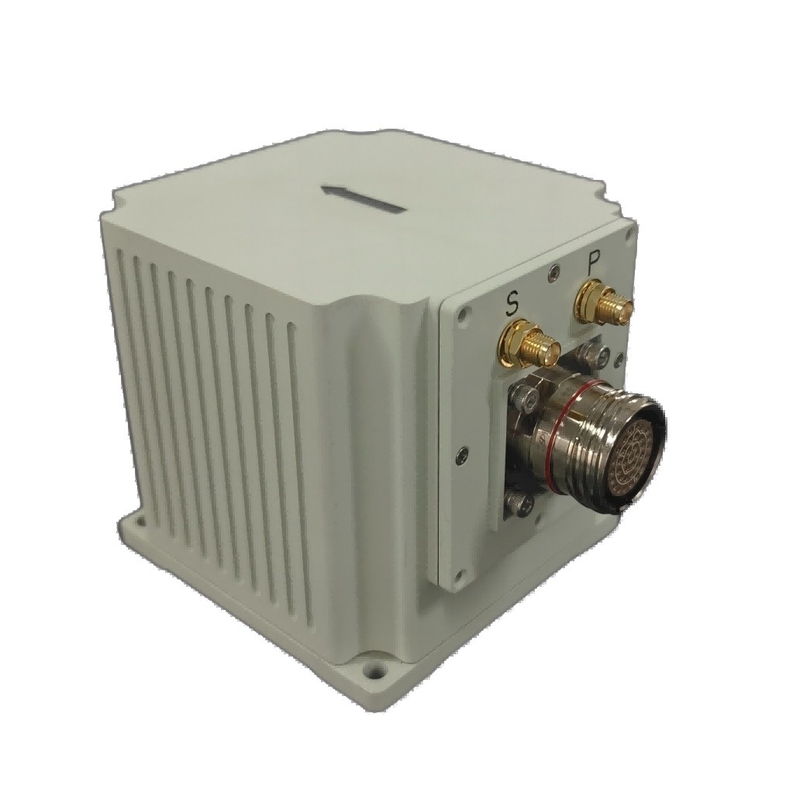

Hệ thống định vị quán tính chính xác cao ba trục MEMS Gyro GI300F-A0-DGI

Hệ thống định vị quán tính chính xác cao ba trục MEMS Gyro GI300F-A0-DGI

Tên thương hiệu: AVIC
Số mẫu: GI300F-A0-DGI
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS
Tên sản phẩm:
INS với GNSS
phạm vi con quay hồi chuyển:
±400°/giây
con quay hồi chuyển Độ ổn định không thiên vị:
≤0,3°/h
phạm vi gia tốc:
±20g
gia tốc kế Độ ổn định không sai lệch:
≤100µg
Điện áp:
9-36V một chiều
giao diện:
2 RS 232,1-RS 422,1-PPS
Nhiệt độ hoạt động:
-40℃~+60℃
nhiệt độ lưu trữ:
-45℃~+70℃
Tuổi thọ:
> 15 năm
chi tiết đóng gói:
miếng bọt biển + thùng
Khả năng cung cấp:
500/tháng
Làm nổi bật:

GI300F-A0-DGI Hệ thống định vị quán tính

,

Hệ thống định vị quán tính chính xác cao

Mô tả sản phẩm

Hệ thống định vị quán tính chính xác cao Ba trục MEMS GyroGI300F-A0-DGI



Mô tả sản phẩm



Hệ thống điều hướng tích hợp sợi quangGI300F-A0-DGIbao gồm một máy quay quang sợi vòng kín ba trục hiệu quả về chi phí, máy đo tốc độ và thẻ bảng điều hướng.Nó được thực hiện thông qua hợp nhất đa cảm biến và các thuật toán tính toán định vị, đáp ứng các yêu cầu đo lường chính xác cho vị trí, hướng,và thông tin vị trí trong các ứng dụng như hệ thống đo lường di động chính xác cao và các phương tiện không người lái vừa đến lớn.



Chức năng chính



  • Hệ thống có chế độ định vị trật tự / vệ tinh tích hợp và chế độ trật tự hoàn toàn.
  • Trong chế độ định vị tích hợp quán tính / vệ tinh, thông tin định vị vệ tinh được nhận bởi máy thu GNSS nội bộ có thể được sử dụng cho định vị tích hợp, và độ cao, cuộn, đường đi,vị trí, tốc độ, thời gian và thông tin khác của người mang có thể được đầu ra; Sau khi tín hiệu bị mất, vị trí, vận tốc và thái độ của dung dịch quán tính được đầu ra,trong đó pitch và roll cần phải được giữ chính xác, với một chức năng giữ đường trong một thời gian ngắn và độ chính xác định vị ở cấp độ mét trong một thời gian ngắn.
  • Sau khi chế độ quán tính thuần túy (nghĩa là, sự hợp nhất GPS chưa bao giờ được thực hiện sau khi bật điện, và nếu nó mất khóa lại sau khi hợp nhất, nó thuộc chế độ điều hướng tích hợp) được bắt đầu,nó có chức năng đo định vị chính xác, có thể phát ra độ cao và hướng lăn, và chế độ quán tính thuần túy có thể tìm phương bắc tĩnh.



Parameter chỉ mục



Dự án Điều kiện thử nghiệm Các chỉ số
Độ chính xác vị trí GNSS hợp lệ, điểm duy nhất 1.5m
GNSS hợp lệ, RT K 2cm+1ppm
Chế độ giữ vị trí ngang trong trật tự thuần túy 80m/5min ((CEP)
500m/10min ((CEP)
1.5nm/30min ((CEP)
Độ chính xác giữ vị trí ngang 0.8nm/30min (CEP)
Độ chính xác hướng Ống ăng-ten đơn (RMS) 0.1°
Ống ăng-ten kép (RMS) 0.2 °/L (L = chiều dài cơ bản) (RMS)
Giữ hướng (RMS) 0.2°/30min ((RMS),0.5°/h
Độ chính xác tự tìm kiếm phía bắc (RMS) 0.2 ° SecL, 15 phút
1.0 ° SecL, 5-10 phút
Độ chính xác thái độ GNSS có giá trị 0.02° ((RMS)
Giữ thái độ (sự cố GNSS) 0.2°/30min ((RMS),0.5°/h ((RMS)
Độ chính xác tốc độ GNSS hợp lệ, điểm đơn L1/L2 0.1m/s ((RMS)
Máy quay Phạm vi đo ± 400°/s
Sự ổn định thiên vị bằng không ≤0,3°/h
Đồng hồ tăng tốc Phạm vi đo ±20g
Sự ổn định thiên vị bằng không ≤ 100μg
Kích thước vật lý và đặc điểm điện Điện áp 9-36V DC
Tiêu thụ năng lượng ≤ 12W (tình trạng ổn định)
Giao diện 2 RS 232,1-RS 422,1- PPS
Kích thước/L*W*H/mm 92.0 * 92.0 * 90.0
Trọng lượng ≤1,0kg
Đặc điểm môi trường Nhiệt độ hoạt động -40°C~+60°C
Nhiệt độ lưu trữ -45°C~+70°C
Vibration (sự rung động) 5 ~ 2000Hz, 6,06 G
Tác động 30g, 11 ms (với sốc)
Tuổi thọ > 15 năm
Thời gian hoạt động liên tục > 24 giờ



Kích thước



Hệ thống định vị quán tính chính xác cao ba trục MEMS Gyro GI300F-A0-DGI 0

                         L92.0mm x W92.0mm x H90.0mm ((L x W x H)



Hệ thống định vị quán tính chính xác cao ba trục MEMS Gyro GI300F-A0-DGI 1Hệ thống định vị quán tính chính xác cao ba trục MEMS Gyro GI300F-A0-DGI 2Hệ thống định vị quán tính chính xác cao ba trục MEMS Gyro GI300F-A0-DGI 3
