Hệ thống điều hướng tích hợp với Gyro Fiber và Mems Accelereroemter

Hệ thống điều hướng tích hợp với Gyro Fiber và Mems Accelereroemter

Tên thương hiệu: AVIC
Số mẫu: GI300A
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 50/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS
Tên sản phẩm:
Hệ thống định vị tích hợp
độ chính xác của tiêu đề:
0,1 độ
thái độ chính xác:
0,02 độ
phạm vi con quay hồi chuyển:
±400°/giây
con quay hồi chuyển Độ ổn định không thiên vị:
≤0,3°/h
phạm vi gia tốc:
±16g
gia tốc kế Độ ổn định không sai lệch:
50µg
Độ chính xác tốc độ ngang:
0,05m/giây
tần số đầu ra:
200HZ
Nhiệt độ hoạt động:
-40℃~+60℃
chi tiết đóng gói:
miếng bọt biển + thùng
Khả năng cung cấp:
50/tháng
Làm nổi bật:

Hệ thống điều hướng tích hợp Gyro Fiber

,

Hệ thống định vị tích hợp ổn định thấp

,

Mems Acceleroemter Hệ thống điều hướng tích hợp

Mô tả sản phẩm

Hệ thống điều hướng tích hợp với Gyro Fiber và Mems Acceleroemter



Mô tả sản phẩm



Hệ thống định vị tích hợp sợi quang GI300A dựa trên một kính quay sợi quang vòng kín hiệu quả về chi phí, đồng hồ tăng tốc và bảng tiếp nhận GNSS cao cấp.Nó được thực hiện thông qua hợp nhất đa cảm biến và các thuật toán tính toán định vị, đáp ứng các yêu cầu đo lường chính xác về thông tin về thái độ, hướng và vị trí trong các ứng dụng như hệ thống đo lường di động chính xác cao và các phương tiện không người lái lớn.



Tính năng sản phẩm



  • Hệ thống có chế độ định vị trật tự / vệ tinh tích hợp và chế độ trật tự hoàn toàn.
  • Trong chế độ định vị tích hợp quán tính / vệ tinh, thông tin định vị vệ tinh được nhận bởi máy thu GNSS nội bộ có thể được sử dụng cho định vị tích hợp, và độ cao, cuộn, đường đi,vị trí, tốc độ, thời gian và thông tin khác của người mang có thể được đầu ra; Sau khi tín hiệu bị mất, vị trí, vận tốc và thái độ của dung dịch quán tính được đầu ra,trong đó pitch và roll cần phải được giữ chính xác, với một chức năng giữ đường trong một thời gian ngắn và độ chính xác định vị ở cấp độ mét trong một thời gian ngắn. Trong chế độ điều hướng kết hợp,có thể xuất thông tin sau xử lý cho phần mềm sau xử lý IE của NovAtel để xử lý.
  • Sau khi chế độ quán tính thuần túy (nghĩa là, sự hợp nhất GPS chưa bao giờ được thực hiện sau khi bật điện, và nếu nó mất khóa lại sau khi hợp nhất, nó thuộc chế độ điều hướng tích hợp) được bắt đầu,nó có chức năng đo định vị chính xác, có thể phát ra độ cao và hướng lăn, và chế độ quán tính thuần túy có thể tìm phương bắc tĩnh.



Các thông số kỹ thuật



Parameter Các chỉ số kỹ thuật
Độ chính xác vị trí Điểm duy nhất (RMS) 1.2m
RTK ((RMS) 2cm+1ppm
Sau chế biến (RMS) 1cm+1ppm
Độ chính xác khóa-mất (CEP) 10 m, mất khóa trong 30 s 1
Chân sâu, lắc lư. 5cm hoặc 5%
Tiêu đề (RMS) Ống ăng-ten đơn 0.1°2
Ống ăng-ten kép 0.1 ° (điểm xuất phát ≥ 2 m)
Sau chế biến 00,02°
Độ chính xác giữ khóa-mất 0.5 °, không khóa trong 30 phút
Tự tìm kiếm chính xác phía bắc 1 ° SecL, thẳng hàng trong 15 phút 3
Thái độ (RMS) Ống ăng-ten đơn 00,02°
Ống ăng-ten kép 00,02°
Sau chế biến 0.015°
Độ chính xác giữ khóa-mất 0.5 °, không khóa trong 30 phút
Độ chính xác tốc độ ngang (RMS) 0.05m/s
Độ chính xác thời gian 20n
Tần số đầu ra dữ liệu 200Hz4
Máy quay Phạm vi 400°/s
Sự ổn định thiên vị bằng không 0.3°/h5
Nhân tố quy mô 100 ppm
Không tuyến tính
Đi bộ ngẫu nhiên góc 0.05°/√hr
Đồng hồ tăng tốc Phạm vi 16g
Sự ổn định thiên vị bằng không 50ug5
Nhân tố quy mô 100 ppm
Không tuyến tính
Đi bộ ngẫu nhiên tốc độ 0.01m/s/√hr
Kích thước vật lý và đặc điểm điện Kích thước tổng thể 138.5 mm × 136,5 mm × 102 mm
Trọng lượng < 2,7 kg (không cáp)
Điện áp đầu vào 12 ¢ 36VDC
Tiêu thụ năng lượng < 24W (tình trạng ổn định)
Lưu trữ Được giữ lại.
Các chỉ số môi trường Nhiệt độ hoạt động -40°C~+60°C
Nhiệt độ lưu trữ -45°C+70°C
Động cơ ngẫu nhiên 6.06g, 20Hz~2000Hz
MTBF 30000h
Đặc điểm giao diện PPS, EVENT, RS232, RS422, CAN (tùy chọn)
Cổng mạng (được lưu trữ)
Giao diện ăng-ten
Giao diện cảm biến tốc độ bánh xe

Chú ý:

1 Định hướng là hợp lệ; 2 Điều kiện trên tàu và điều khiển được yêu cầu; 3 Định hướng hai vị trí, và sự khác biệt hướng giữa hai vị trí lớn hơn 90 độ;4 Khả năng đầu ra một kênh là 200hzTrung bình 5/10



Kích thước

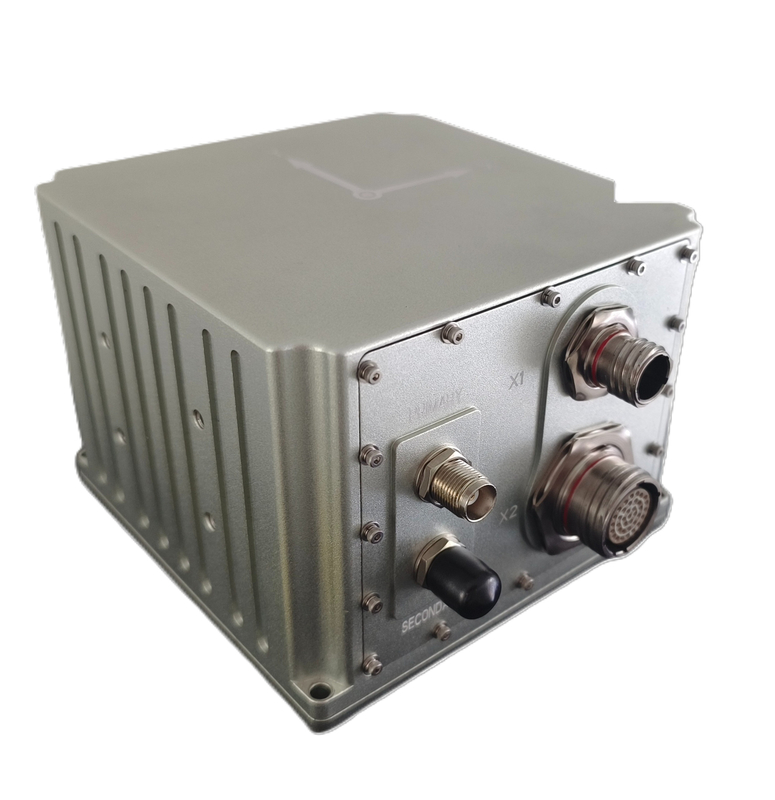

Hệ thống điều hướng tích hợp với Gyro Fiber và Mems Accelereroemter 0

L138.5mm x W136.5mm x H102mm ((L x W x H)



Hệ thống điều hướng tích hợp với Gyro Fiber và Mems Accelereroemter 1
