| Tên thương hiệu: | Firepower |
| Số mẫu: | GI500-A0 |
| MOQ: | 1 |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 100/tháng |

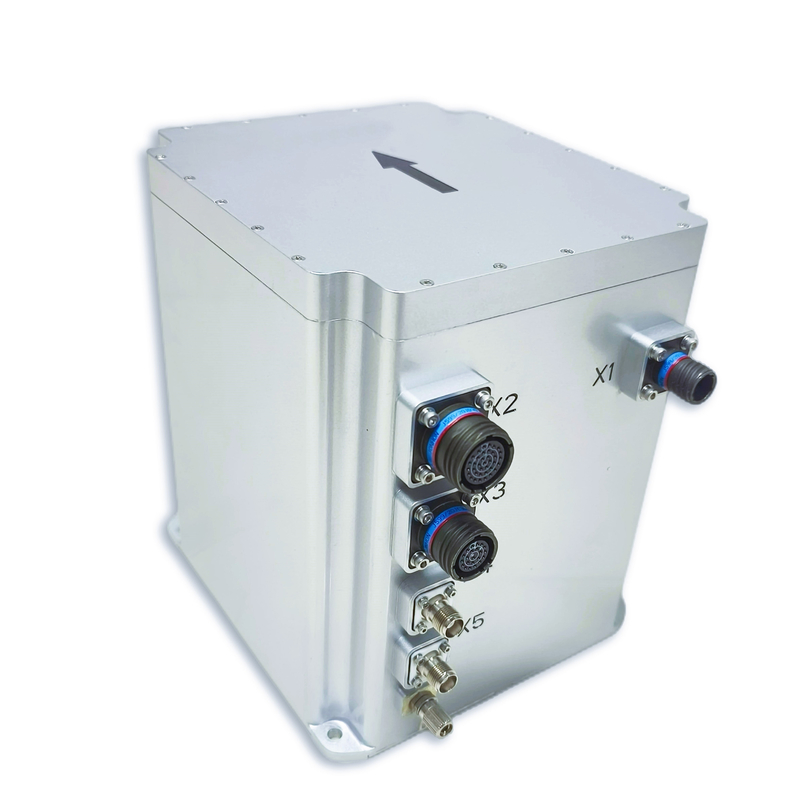

Hệ thống điều hướng quán tính tích hợp GNSS sợi quang cảm biến gyroscope thái độ
Mô tả sản phẩm
Hệ thống định vị tích hợp sợi quang GI500-A0 dựa trên các kính quay sợi quang vòng kín chính xác cao, máy tăng tốc và bảng nhận GNSS cao cấp.Nó được thực hiện thông qua hợp nhất đa cảm biến và các thuật toán tính toán định vị, cung cấp thông tin định hướng, tốc độ và vị trí chính xác cao cho thế giới bên ngoài, đáp ứng các yêu cầu đo lường và kiểm soát chính xác cao.
Các lĩnh vực ứng dụng chính
Hướng dẫn quán tính tham chiếu của máy bay không người lái quy mô lớn
Compass tàu
Định hướng pháo binh tự động
Vị trí và định hướng xe
Đo di động chính xác cao
Nền tảng ổn định chính xác cao
Tính năng sản phẩm
Hệ thống có chế độ định vị trật tự / vệ tinh tích hợp và chế độ trật tự hoàn toàn.
Điều hướng quán tính có một bảng GNSS tích hợp. Khi GNSS hiệu quả, điều hướng quán tính có thể kết hợp với GNSS để điều hướng và cung cấp cho người dùng các thông số điều hướng kết hợp như vị trí,độ cao, tốc độ, thái độ, hướng, gia tốc, tốc độ góc, vv Đồng thời, nó xuất vị trí GNSS, độ cao, tốc độ và các thông tin khác.
Khi GNSS không hiệu quả, nó có thể đi vào chế độ quán tính thuần túy (tức là tổng hợp GPS chưa bao giờ được thực hiện sau khi bật điện, và nếu sự tổng hợp bị mất một lần nữa, nó thuộc chế độ định vị tích hợp).Sau khi kích hoạt, nó có chức năng đo định vị chính xác, có thể phát ra đường đi và hướng lăn, và quán tính tinh khiết có thể tìm kiếm tĩnh phía bắc.
Các chỉ số kỹ thuật
| Các mục | Điều kiện thử nghiệm | Các chỉ số A0 | B0 - Chỉ số |
| Độ chính xác vị trí | GNSSValid, điểm duy nhất | 1.2m ((RMS) | 1.2m ((RMS) |
| GNSSValid,RTK | 2cm+1ppm ((RMS) | 2cm+1ppm ((RMS) | |
| Chế độ giữ vị trí (sự cố GNSS) | 1.5nm/h ((50%CEP),5nm/2h ((50%CEP) | 0.8nm/h ((CEP),3.0nm/3h ((CEP) | |
| Độ chính xác hướng | Phương Bắc tìm kiếm chính mình. |
0.1°×sec ((Lati), *Lati:latitude (RMS),10min |
0.06°×sec ((Lati), Phân chỉnh cơ sở tĩnh 5 phút; 0.03°×sec(Lati), Static base 5min alignment;*Lati:latitude (RMS) |
| Giữ đường bay (GNSS thất bại) | 0.05°/h ((RMS),0.1°/2h ((RMS) | 0.02°/h ((RMS),0.05°/3h ((RMS) | |
| Độ chính xác thái độ | GNSS hợp lệ | 0.03° ((RMS) | 0.01° ((RMS) |
| Lưu giữ thái độ (sự cố GNSS) | 0.02°/h ((RMS),0.06°/2h ((RMS) | 0.01°/h ((RMS),0.03°/3h ((RMS) | |
| Độ chính xác tốc độ | GNSS hợp lệ, điểm đơn L1/L2 | 0.1m/s ((RMS) | 0.1m/s ((RMS) |
| Giữ tốc độ (sự cố GNSS) | 2m/s/h ((RMS),5m/s/2h ((RMS) | 0.8m/s/h ((RMS),3m/s/3h ((RMS) | |
| Máy quay bằng sợi quang | Phạm vi đo | ± 400°/s | ± 400°/s |
| Sự ổn định Bias | ≤0,02°/h | ≤0,01°/h | |
| Quartz tăng tốc linh hoạt | Phạm vi đo | ±20g | ±20g |
| Sự ổn định Bias | ≤50μg (trung bình 10 giây) | ≤20μg (trung bình 10 giây) | |
| Giao diện truyền thông | RS422 | 6waysTỷ lệ baud dao động từ 9,6 KBPS đến 921,6 KBPS. Tỷ lệ baud mặc định là 115,2 KBPSTần số tối đa là 1000Hz (dữ liệu thô) và tần số mặc định là 200Hz | |
| RS232 | 1 cáchTỷ lệ baud dao động từ 9,6 KBPS đến 921,6 KBPS. Tỷ lệ baud mặc định là 115,2 KBPSTần số tối đa là 1000Hz (dữ liệu thô) và tần số mặc định là 200Hz | ||
| Đặc điểm điện | Điện áp | 24 ¢ 36VDC | |
| Tiêu thụ năng lượng | ≤ 30W | ||
| Đặc điểm cấu trúc | Cấu trúc | 199mm × 180mm × 219.5mm | |
| Trọng lượng | 6.5kg | ≤7,5kg (không liên quan đến hàng không) ≤6,5kg (không liên quan đến hàng không) | |
| Môi trường | Nhiệt độ hoạt động | -40°C~+60°C | |
| Nhiệt độ lưu trữ | -45°C~+65°C | ||
| Rung động (với damping) | 5 ~ 2000Hz,6.06g | ||
| Tác động (với hấp thụ cú sốc) | 30g, 11ms | ||
| Độ tin cậy | Tuổi thọ | >15 năm | |
| Thời gian làm việc liên tục | >24 | ||
Kích thước
L199mm x W180mm x H219.5mm ((L x W x H)
