Hệ thống định vị quán tính hiệu suất cao để đo thái độ chính xác

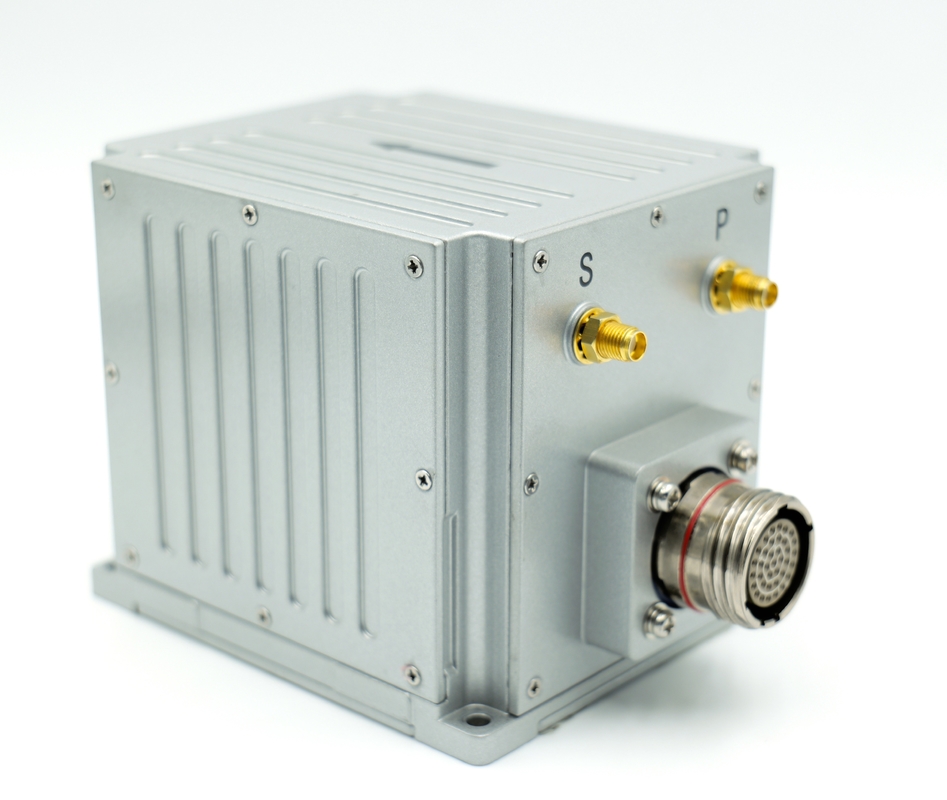

Hệ thống định vị quán tính hiệu suất cao để đo thái độ chính xác

Tên thương hiệu: Firepower
Số mẫu: GI600A-B0
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS
Tên sản phẩm:
Hệ thống định vị tích hợp với GPS
độ chính xác của tiêu đề:
0,2°
thái độ chính xác:
0,05°(RMS)
phạm vi con quay hồi chuyển:
±400°/giây
con quay hồi chuyển Độ ổn định không thiên vị:
≤0,3°/h
phạm vi gia tốc:
±16g
gia tốc kế Độ ổn định không sai lệch:
≤100µg
Kích thước:
110mm × 94mm × 94mm (Dài, Rộng, Cao)
giao diện:
2 kênh RS232, 1 kênh RS422, 1 kênh PPS (mức LVTTL/422)
Nhiệt độ hoạt động:
-40°C+65°C
chi tiết đóng gói:
miếng bọt biển + thùng
Khả năng cung cấp:
500/tháng
Làm nổi bật:

Hệ thống định vị quán tính hiệu suất cao

,

Hệ thống định vị quán tính đo thái độ chính xác

Mô tả sản phẩm

Hệ thống định vị quán tính hiệu suất cao để đo thái độ chính xác



Mô tả sản phẩm



Hệ thống định vị tích hợp GI600A-B0 là một hệ thống định vị tích hợp MEMS xoay hai trục nhỏ gọn.nó đáp ứng các yêu cầu đo lường chính xác thái độ, hướng, vị trí và các thông tin khác trong các lĩnh vực ứng dụng của các hệ thống đo lường di động trung bình và chính xác cao, các phương tiện bay không người lái lớn v.v.



Chức năng chính



Hệ thống có chế độ định vị trật tự / vệ tinh tích hợp và chế độ trật tự hoàn toàn.

Trong chế độ định vị tích hợp quán tính / vệ tinh, thông tin định vị vệ tinh được nhận bởi máy thu GNSS có thể được sử dụng cho định vị tích hợp, và độ cao, lăn, đường đi, vị trí,tốc độ, thời gian và thông tin khác của người mang có thể được đầu ra; Sau khi tín hiệu bị mất, vị trí, vận tốc và vị trí được tính bằng quán tính được đầu ra,trong đó pitch và roll được yêu cầu chính xác, chức năng giữ đường bay có sẵn trong một thời gian ngắn, và độ chính xác định vị ở mức đồng hồ có sẵn trong một thời gian ngắn.

Sau khi khởi động chế độ trật tự hoàn toàn (tức là, sự hợp nhất GPS chưa bao giờ được thực hiện sau khi bật, và nếu nó bị khóa lại sau khi hợp nhất, nó thuộc chế độ điều hướng tích hợp),nó có chức năng đo định vị chính xác, có thể phát ra độ cao và hướng lăn, và chế độ quán tính thuần túy có thể tìm phương bắc tĩnh.



Chỉ số hiệu suất


Dự án Điều kiện thử nghiệm Các chỉ số
Độ chính xác vị trí GNSS hợp lệ, điểm duy nhất Tốt hơn độ chính xác định vị vệ tinh
GNSS hợp lệ, RTK Tốt hơn độ chính xác định vị vệ tinh
Chế độ giữ vị trí ngang quán tính nguyên chất 1 4nm/60min ((CEP)
1nm/30min ((CEP)
200m/6min ((CEP)
Độ chính xác hướng Ống ăng-ten kép 0.2 °/L (RMS)
Đặt hàng 0.05°/30min ((RMS),0.1°/h ((RMS) 1
Tự tìm kiếm chính xác phía bắc 0.3 ° SecL, thẳng hàng 15 phút
Độ chính xác thái độ GNSS có giá trị 0.05° ((RMS)
Giữ thái độ (sự cố GNSS) 0.05°/30min ((RMS),0.1°/h ((RMS) 1
Máy quay Phạm vi đo ± 400°/s
Sự ổn định thiên vị bằng không ≤0,3°/h2
Đồng hồ tăng tốc Phạm vi đo ±16g
Sự ổn định thiên vị bằng không ≤ 100μg2
Kích thước vật lý và đặc điểm điện Điện áp 10-36V DC
Tiêu thụ năng lượng ≤9W
Giao diện RS232 2 tuyến, RS422 1 tuyến, PPS 1 tuyến (mức LVTTL/422)
Kích thước 110mm × 94mm × 94mm (L, W, H)
Trọng lượng

≤1kg

Đặc điểm môi trường Nhiệt độ hoạt động -40°C+65°C
Nhiệt độ lưu trữ -45°C+70°C
Vibration (sự rung động) 20 ~ 2000Hz,6.06g3
Tác động 30g, 11ms3
Tuổi thọ > 15 năm
Thời gian làm việc liên tục >24h
Lưu ý:
  • Sự sắp xếp là hợp lệ;
  • Trung bình 10 s;
  • Với độ hấp thụ sốc

Kích thước
Hệ thống định vị quán tính hiệu suất cao để đo thái độ chính xác 0
L110.0mm x W94.0mm x H94.0mm ((L x W x H)
Hệ thống định vị quán tính hiệu suất cao để đo thái độ chính xác 1
