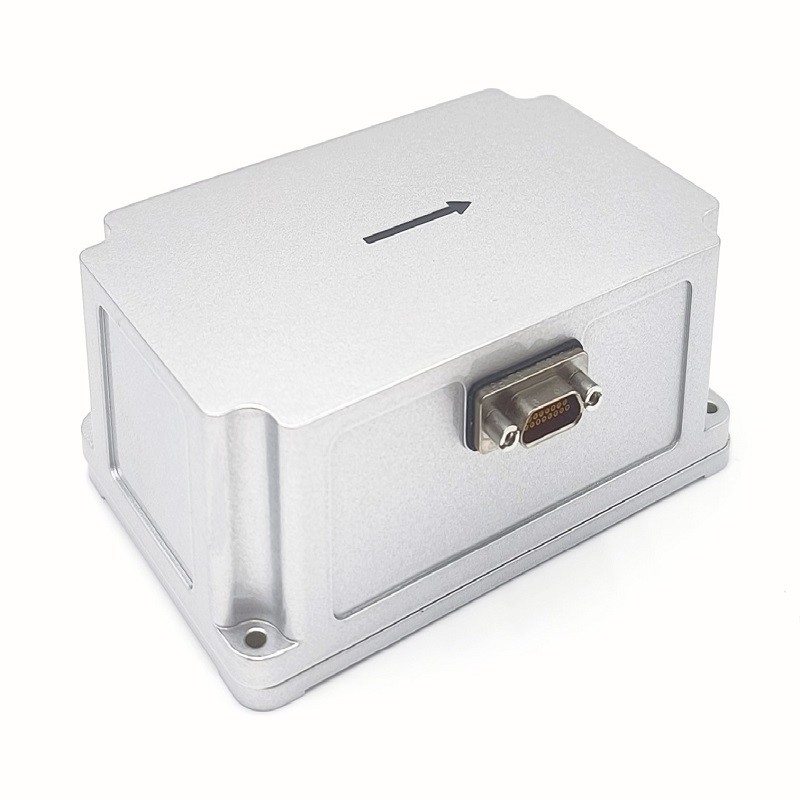

Hệ thống điều hướng quán tính MEMS máy thu GNSS cao cấp để khảo sát và lập bản đồ

Hệ thống điều hướng quán tính MEMS máy thu GNSS cao cấp để khảo sát và lập bản đồ

Tên thương hiệu: AVIC
Số mẫu: GI300C
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE ROHS
Tên sản phẩm:
Hệ thống dẫn đường quán tính MEMS
thái độ chính xác:
0,02 độ (rms)
Độ chính xác của tiêu đề:
0,1 độ (rms)
phạm vi con quay hồi chuyển:
±400°/giây
con quay hồi chuyển Độ ổn định không thiên vị:
≤0,3°/h
phạm vi gia tốc:
±20g
Độ ổn định của độ lệch zero của máy đo gia tốc:
≤100µg
giao diện:
RS232/RS422/PPS
Tiêu thụ năng lượng:
≤8W
Nhiệt độ hoạt động:
-40℃~+60℃
chi tiết đóng gói:
miếng bọt biển + thùng
Khả năng cung cấp:
500/tháng
Làm nổi bật:

Hệ thống dẫn đường quán tính MEMS

,

Hệ thống định vị quán tính cho khảo sát

,

Hệ thống định vị quán tính để lập bản đồ

Mô tả sản phẩm

Hệ thống điều hướng quán tính MEMS máy thu GNSS cao cấp để khảo sát và lập bản đồ



Mô tả sản phẩm



GI300C là một hệ thống định vị quán tính nhỏ gọn với kính quay sợi quang (FOG) và hệ thống gia tốc vi điện cơ học (MEMS),có thể sử dụng thông tin định vị và thời gian chính xác của GNSS bên ngoài để điều hướng tích hợp bằng quán tính / vệ tinhKhi thông tin GNSS bên ngoài không hợp lệ, hệ thống định vị quán tính có khả năng duy trì độ chính xác của định vị quán tính thuần túy.



Ứng dụng chính

  • Máy bay không người lái
  • Tên lửa
  • Đo lường di động
  • Khám phá và đo đường đất, đường hầm và các đường ray khác
  • Nền tảng ổn định chính xác cao

Chức năng chính

  • Chức năng nghiêng cơ sở rung động / cơ sở di chuyển
  • Tìm kiếm bản thân ở phía bắc
  • Điều hướng tích hợp tổng hợp thông tin đa dạng GNSS / khí quyển bên ngoài
  • Lưu trữ độ chính xác lâu hơn mà không cần hỗ trợ thông tin bên ngoài
  • Hỗ trợ người dùng tùy chỉnh theo yêu cầu



Chỉ số kỹ thuật



Dự án Điều kiện thử nghiệm Các chỉ số
Độ chính xác vị trí GNSS bên ngoài hợp lệ, điểm duy nhất Chọn vị trí chính xác hơn vệ tinh bên ngoài
GNSS bên ngoài hợp lệ, RTK Chọn vị trí chính xác hơn vệ tinh bên ngoài
Chế độ giữ vị trí ngang trong trật tự thuần túy 100m/5min ((CEP)
600m/10min ((CEP)
2nm/30min ((CEP)
Lưu giữ vị trí ngang kết hợp tốc độ 1nm/30min (CEP)
Độ chính xác hướng Ống ăng-ten đơn 0.1°
Ống ăng-ten kép 0.2 °/L (L = chiều dài cơ bản) (RMS)
Đặt hàng 0.3°/30min ((RMS),1°/h ((RMS)
Tự tìm kiếm chính xác phía bắc 1 ° SecL, thẳng hàng 15 phút
Độ chính xác thái độ GNSS có giá trị 0.02° ((RMS)
Giữ thái độ (sự cố GNSS) 0.3°/30min ((RMS),1°/h ((RMS)
Độ chính xác tốc độ GNSS hợp lệ, điểm đơn L1/L2 0.1m/s ((RMS)
Phạm vi Gyro Phạm vi đo ± 400°/s
Sự ổn định thiên vị bằng không ≤0,3°/h
Đồng hồ tăng tốc Phạm vi đo ±20g
Sự ổn định thiên vị bằng không ≤ 100μg
Kích thước vật lý và đặc điểm điện Điện áp 9-36V DC
Tiêu thụ năng lượng ≤8W
Giao diện 2 kênh RS232, 1 kênh RS422, 1 kênh PPS (mức lVTTL/422)
Kích thước 111mm × 72mm × 43mm (L, W, H)
Trọng lượng ≤ 450g
Đặc điểm môi trường Nhiệt độ hoạt động -40°C~+60°C
Nhiệt độ lưu trữ -45°C~+70°C
Vibration (sự rung động) 5 ~ 2000Hz, 6,06 G (với chất giảm sốc)
Tác động 30g, 11 ms (với sốc)
Tuổi thọ > 15 năm
Thời gian làm việc liên tục >24h
Lưu ý:

1 Sự sắp xếp là hợp lệ;

2 Đối với sử dụng trên không, có một động tác quay trước khi kết hợp tốc độ, và thử nghiệm lấy tốc độ bay 150km/h làm ví dụ;

3 Điều kiện trên tàu, cần phải di động;

4 hai vị trí thẳng hàng, sự khác biệt hướng giữa hai vị trí là lớn hơn 90 độ



Cấu trúc sản phẩm



Hệ thống điều hướng quán tính MEMS máy thu GNSS cao cấp để khảo sát và lập bản đồ 0

                       L111mm x W72mm x H42.8mm ((L x W x H)



Hệ thống điều hướng quán tính MEMS máy thu GNSS cao cấp để khảo sát và lập bản đồ 1Hệ thống điều hướng quán tính MEMS máy thu GNSS cao cấp để khảo sát và lập bản đồ 2
