| Tên thương hiệu: | Firepower |
| Số mẫu: | INS100 |
| MOQ: | 1 |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100/tháng |
Hệ thống định vị quán tính Gnss cao cấp cho định vị và định vị hàng hải
Mô tả sản phẩm

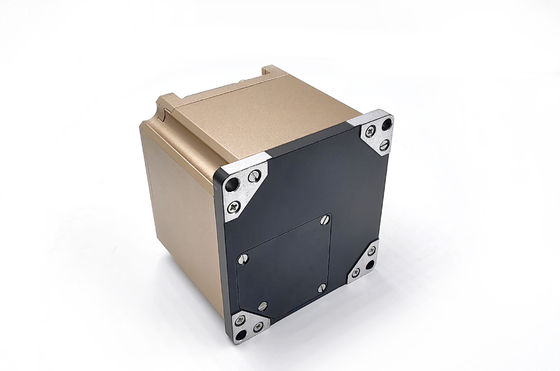

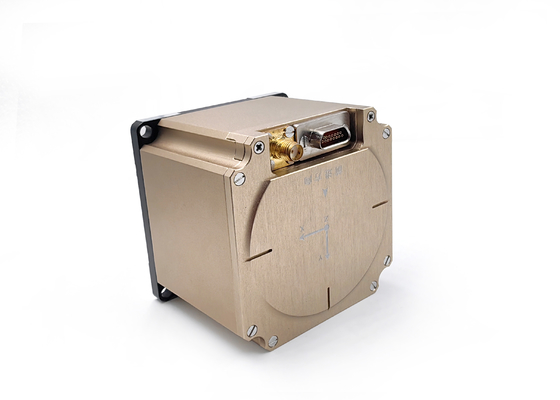

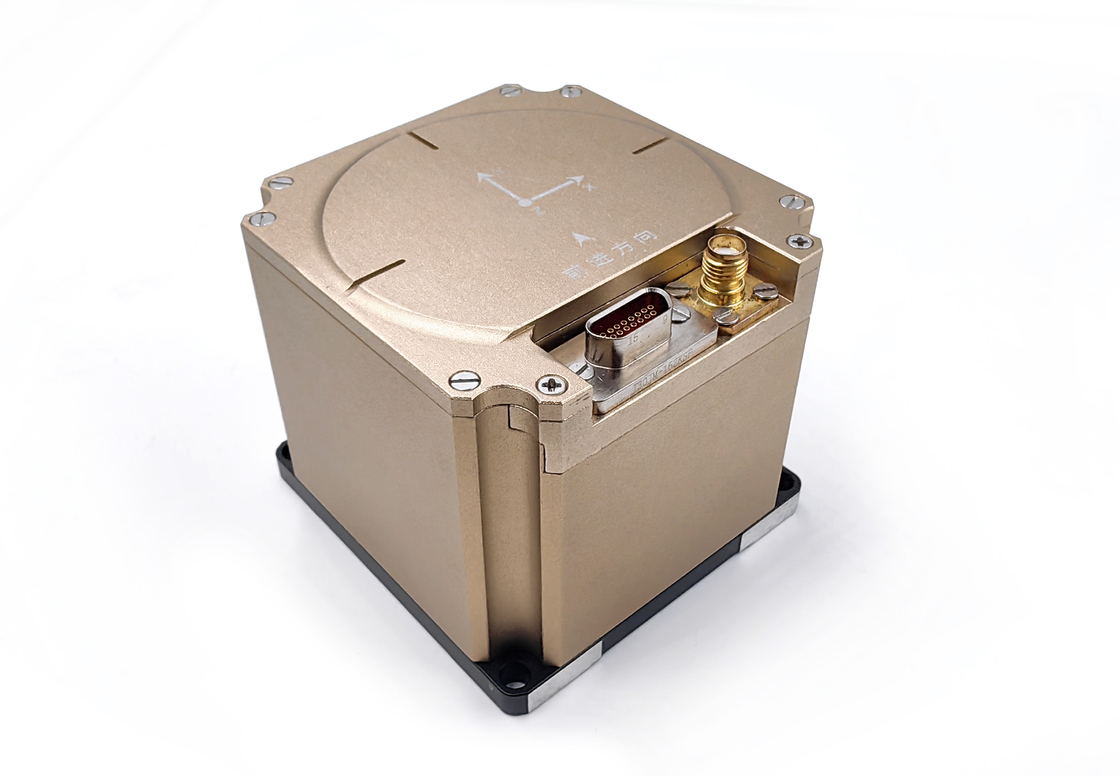

INS-100 là một hệ thống định vị tích hợp độ chính xác cao. Nó được trang bị ba gyroscopes 40 sợi quang tự phát triển, ba máy tăng tốc MEMS tự và các mô-đun GNSS,và nhận ra vị trí chính xác cao và điều hướng trong môi trường phức tạp thông qua sự hợp nhất đa cảm biến và thuật toán điều hướng tích hợpSản phẩm có độ tin cậy cao và khả năng thích nghi với môi trường mạnh mẽ. Các sản phẩm có thể được sử dụng rộng rãi trong lái xe thông minh, UAV, khảo sát và lập bản đồ, la bàn biển, nền tảng ổn định,Ống quang điện, tàu ngầm và các lĩnh vực khác.
Các chức năng chính của hệ thống định vị tích hợp là như sau:
Các thông số chính
Công nghệ Gyro
| Dự án | Các chỉ số | Nhận xét | |
Gyro |
Phạm vi đo | -300°/s ~+300°/s | |
| Nghị quyết | ≤ 0,5°/h | ||
| Bias còn lại | -1,0°/h ~ +1,0°/h | ||
| Đi bộ ngẫu nhiên | 00,05o /h | ||
| Biasstability ở nhiệt độ phòng | ≤ 0,3°/h ((1σ) | 10 giây làm mịn, kết quả thử nghiệm 1H | |
| Biasstability ở nhiệt độ đầy đủ | ≤ 0,5°/h ((1σ) | 10 giây làm mịn, kết quả thử nghiệm 1H | |
| Biasrepeatability ở nhiệt độ bình thường | ≤ 0,3°/h ((1σ) | Thống kê của 6 dữ liệu thử nghiệm | |
| Biasrepeatability ở nhiệt độ đầy đủ | ≤ 0,5°/h ((1σ) | Lấy 2 Biasdata ở nhiệt độ đầy đủ, nhiệt độ cao, nhiệt độ thấp và nhiệt độ bình thường | |
| Không tuyến tính của yếu tố quy mô | ≤ 200 ppm | Nhiệt độ đầy đủ và nhiệt độ liên tục | |
| Độ lặp lại theo yếu tố quy mô | ≤ 200 ppm ((1σ) | Nhiệt độ đầy đủ và nhiệt độ liên tục | |
| Thời gian khởi động Gyro | ≤ 5s | ||
| Băng thông Gyro | 300Hz | Đảm bảo thiết kế, thử nghiệm hàng loạt | |
| Résidual error of installation of three-axis gyroscope Résidual error of installation of three-axis gyroscope Résidual error of installation of three-axis gyroscope Résidual error of installation of three-axis gyroscope Résidual error of installation Résidual error of installation of three-axis gyroscope | ≤ 30" | ||
Các chỉ số kỹ thuật của đồng hồ tăng tốc
| Dự án | Các chỉ số | Nhận xét | |
Tốc độ tăng tốc |
Phạm vi đo | -50g ~ +50g | Bảo lãnh thiết kế và lựa chọn |
| Không tuyến tính của yếu tố quy mô | ≤ 200 ppm | Bảo lãnh thiết kế và lựa chọn | |
| Biasstability ở nhiệt độ đầy đủ | ≤100ug ((1σ) | 10 giây làm mịn, kết quả thử nghiệm 1H | |
| Biasrepeatability ở nhiệt độ đầy đủ | ≤100ug ((1σ) | Lấy 2 Biasdata ở nhiệt độ đầy đủ, nhiệt độ cao, nhiệt độ thấp và nhiệt độ bình thường | |
| Độ lặp lại theo yếu tố quy mô | ≤ 100ppm ((1σ) | Bảo lãnh thiết kế và lựa chọn | |
| Đi bộ ngẫu nhiên | ≤ 0,02m/s/h1/2 | ||
| Đếm thời gian bắt đầu | ≤ 5s | ||
| Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition | ≤ 30" | ||
Độ chính xác sắp xếp
Độ chính xác điều hướng tích hợp (hiệu quả vệ tinh)
| Dự án | Các chỉ số | Nhận xét | |
Độ chính xác sắp xếp |
Phía Bắc tìm kiếm thời gian | ≤5 phút | Nói chung, tiêu chuẩn là 3 phút hoặc 5 phút. |
| Sự lặp lại của đường thẳng góc hướng | ≤1°/cosL | 1σ | |
| Độ lặp lại sắp xếp pitch | ≤ 0,05° | 1σ | |
| Sự lặp lại của đường thẳng hàng góc cuộn | ≤ 0,05° | 1σ | |
| Chế độ tìm kiếm phía bắc | Tùy chọn | Nó có thể nhận ra sự sắp xếp cơ sở dao động, GPS phụ trợ sắp xếp trong khi đi du lịch, đồng hồ số lượng phụ trợ sắp xếp trong khi đi du lịch và chính chuyển đổi định vị quán tính sắp xếp. | |
Độ chính xác điều hướng quán tính ( vệ tinh không hợp lệ)
| Dự án | Các chỉ số | Nhận xét | |
Độ chính xác điều hướng quán tính |
Độ chính xác của việc duy trì góc đường | ≤2°/h | |
| Độ chính xác giữ góc cú | ≤ 0,2°/h | ||
| Độ chính xác của việc duy trì góc lăn | ≤ 0,2°/h | ||
| Độ chính xác định vị trần thuần túy | ≤20m ((100s) | CEP, không có hỗ trợ thông tin bên ngoài | |
| Độ chính xác định vị trí của hệ thống điều hướng tích hợp số dặm | ≤ 0,2% (điện tích hơn 3 km) | ||
| Độ chính xác định vị trí của hệ thống điều hướng tích hợp số dặm | ≤1m ((50s) | ||
Kích thước
Các lĩnh vực ứng dụng chính
