Hệ thống định vị quán tính chính xác ±500°/s Phạm vi với cảm biến vòng xoáy bằng sợi quang RS422

Name: Hệ thống định vị quán tính chính xác ±500°/s Phạm vi với cảm biến vòng xoáy bằng sợi quang RS422
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS200A
Price: 5,000.00 USD
Availability: InStock

Tên thương hiệu:	Firepower
Số mẫu:	INS200A
MOQ:	1
giá bán:	Có thể đàm phán
Điều khoản thanh toán:	L/C, T/T
Khả năng cung cấp:	500/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

phạm vi con quay hồi chuyển:

±500°/giây

Độ ổn định của con quay hồi chuyển:

.040,04°/giờ

phạm vi gia tốc:

±20g

Ổn định thiên vị gia tốc kế:

≤50ug

giao diện:

CAN/RS422/Mạng

Nguồn cung cấp điện:

18-36V

Trọng lượng:

≤6kg

Kích thước:

178*178*134.5mm

băng thông:

>300Hz

Vị trí chính xác:

≤1,5m

chi tiết đóng gói:

miếng bọt biển/hộp

Khả năng cung cấp:

500/tháng

Làm nổi bật:

rs422 hệ thống định vị quán tính

Hệ thống định vị quán tính chính xác

Hệ thống điều hướng quán tính bằng kính hiển vi bằng sợi quang

Mô tả sản phẩm

Hệ thống định vị quán tính chính xác ±500°/s Phạm vi với cảm biến vòng xoáy bằng sợi quang RS422

Mô tả sản phẩm

Hệ thống định vị tích hợp INS200A có một máy quay và máy tăng tốc MEMS hiệu suất cao được tích hợp, có thể nhận dữ liệu GNSS bên ngoài,nhận ra sự hợp nhất đa cảm biến và thuật toán định vị tích hợp, và có khả năng định vị quán tính ngắn hạn khi GNSS không hợp lệ.

Sản phẩm có độ tin cậy cao và khả năng thích nghi môi trường mạnh mẽ.
phần mềm, các sản phẩm có thể được sử dụng rộng rãi trong các lĩnh vực máy bay không người lái chiến thuật và công nghiệp, xe không người lái, tàu không người lái, bom điều khiển hàng không, đạn thông minh, tên lửa,truyền thông di động, lập bản đồ, tìm kiếm và nền tảng ổn định.

Các thông số kỹ thuật

Điểm		Các chỉ số
Gyro kênh	Phạm vi đo	-500°/s +500°/s
	Nghị quyết	≤0,01°/h
	Bias còn lại	-0,02°/h +0,02°/h
	Đi bộ ngẫu nhiên	≤ 0,007°/√h
	Sự ổn định của Bias ở nhiệt độ phòng	≤ 0,04°/h ((1σ, 10s)
	Sự ổn định Bias ở mức tối đa nhiệt độ	≤ 0,06°/h ((1σ, 10s)
	Nhiệt độ bình thường Tính lặp lại thiên vị	≤ 0,04°/h ((1σ)
	Sự lặp lại thiên vị ở mức tối đa nhiệt độ	≤ 0,06°/h ((1σ)
	Không tuyến tính của yếu tố quy mô	≤ 30ppm
	Độ lặp lại theo yếu tố quy mô	≤30ppm ((1σ)
	Thời gian khởi động Gyro	≤ 5s
	Băng thông Gyro	> 300Hz
	Lỗi cài đặt phần còn lại của ba trục máy quay	≤10"
Tốc độ tăng tốc kênh	Phạm vi đo	-20g ️ +20g
	Sự ổn định Bias ở nhiệt độ đầy đủ	≤50ug ((1σ)
	Tính lặp lại thiên vị ở nhiệt độ đầy đủ	≤ 80ug ((1σ)
	Đếm thời gian bắt đầu	≤ 5s
	Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition Résidual error of installation of triaxial addition	≤10"

Độ chính xác sắp xếp
Sự liên kết độ chính xác	Phía Bắc tìm kiếm thời gian	≤5 phút
	Sự lặp lại của đường thẳng góc hướng	≤ 0,08°/cosL
	Độ lặp lại sắp xếp pitch	≤ 0,005°
	Sự lặp lại của đường thẳng hàng góc cuộn	≤ 0,005°
	Chế độ tìm kiếm phía bắc	Tùy chọn

Độ chính xác điều hướng tích hợp (hiệu quả vệ tinh)
Độ chính xác điều hướng tích hợp	Chắc chắn là chính xác. đo góc	≤ 0,06°
	Độ chính xác của pitch đo góc	≤ 0,03°

	Độ chính xác đo góc cuộn	≤ 0,03°


	Độ chính xác tốc độ	≤0,03m/s
	Độ chính xác vị trí	≤ 1,5m
	Độ chính xác vị trí	≤2cm+1ppm

Độ chính xác điều hướng quán tính ( vệ tinh không hợp lệ)
Độ chính xác điều hướng tích hợp	Độ chính xác của việc duy trì góc đường	≤ 0,06°/h
	Độ chính xác giữ góc cú	≤ 0,03°/h
	Độ chính xác của việc duy trì góc lăn	≤ 0,03°/h
	Độ chính xác định vị ngang trật tự thuần túy	≤1,0 hải lý H ((5h)
	Độ chính xác định vị trí của hệ thống điều hướng tích hợp số dặm	≤ 0,2% (điện tích hơn 3 km)

Hình ảnh chi tiết

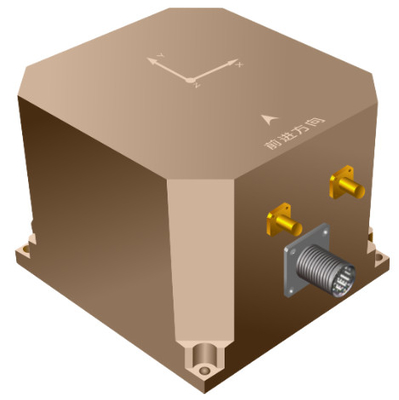

Hệ thống định vị quán tính chính xác ±500°/s Phạm vi với cảm biến vòng xoáy bằng sợi quang RS422 0

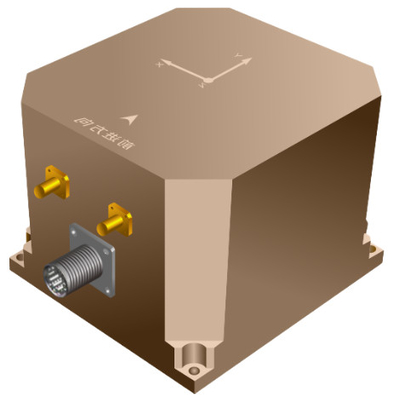

Hệ thống định vị quán tính chính xác ±500°/s Phạm vi với cảm biến vòng xoáy bằng sợi quang RS422 1

Bức ảnh nhà máy

Thanh toán và vận chuyển

Hệ thống định vị quán tính chính xác ±500°/s Phạm vi với cảm biến vòng xoáy bằng sợi quang RS422 3

Hệ thống định vị quán tính chính xác ±500°/s Phạm vi với cảm biến vòng xoáy bằng sợi quang RS422 4

Hệ thống định vị quán tính chính xác ±500°/s Phạm vi với cảm biến vòng xoáy bằng sợi quang RS422 5
