Hệ thống định vị quán tính tích hợp chính xác cao với máy quay và máy tăng tốc MEMS tích hợp

Name: Hệ thống định vị quán tính tích hợp chính xác cao với máy quay và máy tăng tốc MEMS tích hợp
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100C-C0
Price: 5,000.00 USD
Availability: InStock

Tên thương hiệu:	Firepower
Số mẫu:	INS100C-C0
MOQ:	1
giá bán:	Có thể đàm phán
Điều khoản thanh toán:	L/C, T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

phạm vi con quay hồi chuyển:

±450°/giây

Độ ổn định của con quay hồi chuyển:

≤0,5°/h

phạm vi gia tốc:

±16g

sai lệch gia tốc kế:

100ug

độ chính xác của tiêu đề:

0,1°/L (RMS)

thái độ chính xác:

0,05°(RMS)

Độ chính xác tốc độ ngang:

0,05m/giây

giao diện:

RS232/RS422

Trọng lượng:

200g

Kích thước:

80*60*38mm

chi tiết đóng gói:

miếng bọt biển/hộp

Làm nổi bật:

Hệ thống định vị quán tính chính xác cao

Hệ thống định vị quán tính vòng xoáy MEMS

Hệ thống điều hướng quán tính máy gia tốc

Mô tả sản phẩm

Hệ thống định vị quán tính tích hợp chính xác cao với kính quay và máy tăng tốc MEMS tích hợp

Mô tả sản phẩm

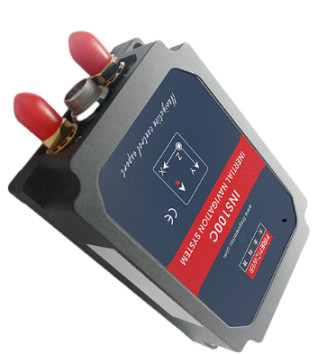

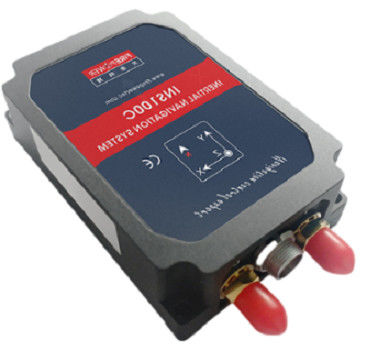

INS100C-C0 hệ thống định vị tích hợp có kết cấu trong gyroscope MEMS hiệu suất cao và máy đo tốc độ có thể nhận dữ liệu GNSS nội bộ, nhận ra sự hợp nhất đa cảm biến và thuật toán định vị tích hợp,và có khả năng định vị quán tính ngắn hạn khi GNSS không hợp lệ.

Sản phẩm có độ tin cậy cao và khả năng thích nghi môi trường mạnh mẽ.Các sản phẩm có thể được sử dụng rộng rãi trong các lĩnh vực máy bay không người lái chiến thuật và công nghiệp, xe không người lái, tàu không người lái, bom điều khiển hàng không, đạn đạo thông minh, tên lửa, truyền thông di động, lập bản đồ, tìm kiếm và nền tảng ổn định.

Chức năng chính

Hệ thống định vị tích hợp có thể sử dụng thông tin định vị vệ tinh nhận được bên trong để thực hiện định vị tích hợp và phát ra thông tin của tàu sân bay, chẳng hạn như độ cao, cuộn,tiêu đề, vị trí, tốc độ, thời gian và tương tự; Sau khi mất tín hiệu vệ tinh, nó phát ra vị trí, tốc độ và thông tin về thái độ của dung dịch quán tính,và có một chức năng duy trì độ chính xác định vị trong một thời gian ngắn.

Các thông số kỹ thuật

Dự án		Số liệu (RMS)	Nhận xét
Độ chính xác hướng	GNSS kép	0.1°	Điểm cơ bản 2m
	GNSS duy nhất	0.1°
	Duy trì độ chính xác	≤0,3°	Trục trặc GNSS 0,5h
Độ chính xác thái độ	GNSS có giá trị	00,05°
Độ chính xác thái độ	Duy trì độ chính xác	≤0,3°	Trục trặc GNSS 0,5h
Độ chính xác định vị ngang	GNSS có giá trị	1.2m	Điểm đơn L1/L2
	GNSS có giá trị	2cm+1ppm	RTK
	Duy trì độ chính xác	≤1nm	Trục trặc GNSS 10 phút
Độ chính xác tốc độ ngang	GNSS có giá trị	0.05m/s
Máy quay	Phạm vi đo	± 450°/s
Máy quay	Sự ổn định thiên vị bằng không	≤ 0,5°/h	Trung bình 10 giây
Đồng hồ tăng tốc	Phạm vi đo	±16g
Đồng hồ tăng tốc	Sự ổn định thiên vị bằng không	≤ 100μg	Trung bình 10 giây
Giao diện truyền thông	RS232	Đường 1	CAN tùy chọn, số dặm
Giao diện truyền thông	RS422	Đường 1
Đặc điểm điện	Điện áp	9~36VDC
	Tiêu thụ năng lượng	≤6W
	Ripple	100 mV	P-P
Đặc điểm cấu trúc	Kích thước	80 mm × 60 mm × 38 mm
Đặc điểm cấu trúc	Trọng lượng	≤ 200g
Môi trường sử dụng	Nhiệt độ hoạt động	-40°C~+60°C
	Nhiệt độ lưu trữ	-45°C~+70°C
	Vibration (sự rung động)	20 ~ 2000Hz,6.06g
	Tác động	30g, 11ms
Độ tin cậy	MTBF	30000h
Độ tin cậy	Thời gian làm việc liên tục	>24h

Sơ đồ phác thảo

Hình ảnh chi tiết

Thanh toán và vận chuyển

Hệ thống định vị quán tính tích hợp chính xác cao với máy quay và máy tăng tốc MEMS tích hợp 3

Hệ thống định vị quán tính tích hợp chính xác cao với máy quay và máy tăng tốc MEMS tích hợp 4

Hệ thống định vị quán tính tích hợp chính xác cao với máy quay và máy tăng tốc MEMS tích hợp 5
