Hệ thống dẫn đường quán tính
Created with Pixso.

Hệ thống định vị tích hợp chính xác cao với độ ổn định Gyro Zero-Bias 0,05 ° / h và tần số dữ liệu định vị 200 Hz

Hệ thống định vị tích hợp chính xác cao với độ ổn định Gyro Zero-Bias 0,05 ° / h và tần số dữ liệu định vị 200 Hz

Tên thương hiệu: Firepower
Số mẫu: INS500D
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
Độ chính xác định vị trí ở một điểm (RMS):
1.2M
Độ chính xác định vị RTK (RMS):
2cm ± 1ppm
Mất độ chính xác định vị khóa (CEP):
100m/10 phút, 0,5nm/30 phút, 1,5nm/h, 2 ‰ d
Hệ thống tự điều hướng:
0,05 ° × giây/lati
Tần suất của dữ liệu điều hướng:
200Hz
phạm vi con quay hồi chuyển:
400 °/s
Gyro Zero Bias ổn định:
0,05 °/h
chi tiết đóng gói:
miếng bọt biển và carton
Khả năng cung cấp:
500/tháng
Làm nổi bật:

Hệ thống định vị tích hợp 200 Hz

,

0.05°/h Hệ thống định vị tích hợp

,

Hệ thống định vị tích hợp chính xác cao

Mô tả sản phẩm

1. Tổng quan

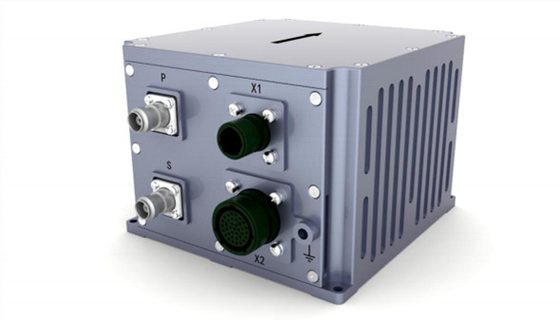

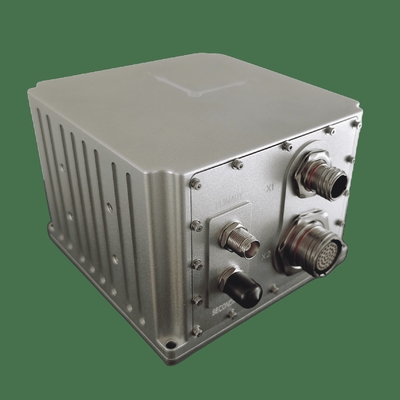

Hệ thống định vị tích hợp sợi quang SNC500D dựa trên kính quay sợi quang vòng kín, máy đo tốc độ và bảng thu GNSS cao cấp với hiệu suất chi phí cao,và được thực hiện thông qua hợp nhất đa cảm biến và thuật toán tính toán định vị để đáp ứng các yêu cầu về đo độ chính xác, hướng, vị trí và thông tin khác trong các lĩnh vực ứng dụng của hệ thống đo lường di động trung bình và chính xác cao và UAV lớn.



2Chỉ số hiệu suất

Parameter Các chỉ số kỹ thuật
Độ chính xác vị trí Điểm duy nhất (RMS) 1.2m
RTK ((RMS) 2cm+1ppm
Độ chính xác khóa-mất (CEP)

100m/10min

0.5nm/30min

1.5nm/h

2 ‰ D, trong đó D là khoảng cách đi (không cần thiết, DVL hoặc kết hợp số dặm)

Tiêu đề (RMS)



Tự tìm kiếm chính xác phía bắc

0.05 ° × sec (Lati), 10 phút sắp xếp cơ sở tĩnh; Ở đây Lati biểu thị vĩ độ.
Độ chính xác giữ khóa-mất 0.1°/h
Thái độ (RMS) GNSS có giá trị 00,02°
Độ chính xác giữ khóa-mất 00,05°/h
Độ chính xác tốc độ ngang (RMS) Đơn điểm L1/L2 0.1m/s
GNSS không hợp lệ 2m/s/h
Tần số dữ liệu điều hướng 200Hz
Máy quay Phạm vi 400°/s
Sự ổn định thiên vị bằng không 00,05°/h
Không tuyến tính của yếu tố quy mô 50ppm
Đi bộ ngẫu nhiên góc 0.02°/ √hr
Đồng hồ tăng tốc Phạm vi 16g
Sự ổn định thiên vị bằng không 50g
Không tuyến tính của yếu tố quy mô 100 ppm
Đi bộ ngẫu nhiên tốc độ 0.01m/s/ √hr
Kích thước vật lý và đặc điểm điện Kích thước tổng thể 138.5 mm × 136.5 mm × 102 mm
Trọng lượng 2.0 kg (không có cáp)
Điện áp đầu vào 12 ¢ 36VDC
Tiêu thụ năng lượng < 24W (tình trạng ổn định)
Lưu trữ 16G
Các chỉ số môi trường Nhiệt độ hoạt động -40°C~+60°C
Nhiệt độ lưu trữ -45°C~+70°C
Động cơ ngẫu nhiên 6.06g, 20Hz~2000Hz
MTBF 3000h
Đặc điểm giao diện PPS, EVENT, RS232, RS422, CAN (tùy chọn)
Cổng mạng 100m
Bộ kết nối ăng-ten (TNC)
Giao diện cảm biến tốc độ bánh xe



3. Kích thước chungHệ thống định vị tích hợp chính xác cao với độ ổn định Gyro Zero-Bias 0,05 ° / h và tần số dữ liệu định vị 200 Hz 0
