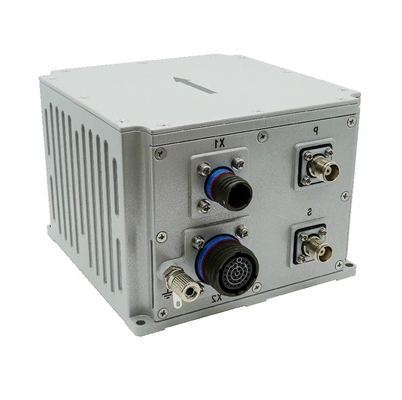

50ug Accelerometer Zero Bias Stability RS422 Fiber Optic Strapdown Inertial Navigation System cho AUV

50ug Accelerometer Zero Bias Stability RS422 Fiber Optic Strapdown Inertial Navigation System cho AUV

Tên thương hiệu: Firepower
Số mẫu: INS500D
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
Vị trí chính xác:
1,8nm/h
độ chính xác của tiêu đề:
0,1 °/h
thái độ chính xác:
0,05 °/h
Độ chính xác tốc độ ngang:
0,1m/giây
Tần số dữ liệu điều hướng (điểm L1/L2):
200HZ
phạm vi con quay hồi chuyển:
400 °/s
Độ ổn định của độ lệch bằng không của con quay hồi chuyển:
0,3°/giờ
phạm vi gia tốc:
16G
gia tốc kế Độ ổn định không sai lệch:
50g
Cấu trúc:
138,5 mm × 136,5 mm × 102mm
Trọng lượng:
2.0 kg (không có cáp)
Nhiệt độ hoạt động:
-40℃~+60℃
chi tiết đóng gói:
miếng bọt biển và carton
Khả năng cung cấp:
500/tháng
Làm nổi bật:

rs422 hệ thống định vị quán tính

,

Hệ thống định vị quán tính AUV

,

Hệ thống định vị quán tính tăng tốc 50ug

Mô tả sản phẩm
RS422 Hệ thống điều hướng quán tính dây thừng sợi quang cho AUV

Mô tả sản phẩm

Hệ thống điều hướng tích hợp sợi quang INS500D là một giải pháp hiệu suất cao kết hợp một vòng lặp kín sợi quang gyroscope, máy đo tốc độ,và một máy thu GNSS cao cấp cho hiệu quả chi phí đặc biệtSử dụng sự hợp nhất đa cảm biến và các thuật toán định vị tiên tiến, nó cung cấp các phép đo chính xác về thái độ, hướng đi và vị trí.Được thiết kế để đáp ứng các yêu cầu đòi hỏi của các hệ thống đo lường di động độ chính xác trung bình đến cao và các ứng dụng UAV lớn, INS500D đảm bảo điều hướng đáng tin cậy và chính xác trong môi trường phức tạp.



Chức năng chính

Hệ thống có chế độ định vị trật tự / vệ tinh tích hợp và chế độ trật tự hoàn toàn.

Trong chế độ định vị tích hợp quán tính / vệ tinh, thông tin định vị vệ tinh được nhận bởi máy thu GNSS có thể được sử dụng cho định vị tích hợp, và độ cao, cuộn, đường đi, vị trí,tốc độ, thời gian và thông tin khác của người mang có thể được đầu ra; Sau khi tín hiệu bị mất, vị trí, tốc độ và vị trí được tính bằng quán tính được đầu ra,trong đó pitch và roll được yêu cầu chính xác, chức năng giữ đường bay có sẵn trong một thời gian ngắn, và độ chính xác định vị ở mức đồng hồ có sẵn trong một thời gian ngắn.thông tin sau xử lý có thể được xuất ra cho phần mềm sau xử lý để xử lý.

     Sau khi khởi động chế độ trật tự hoàn toàn (tức là không bao giờ kết hợp GPS được thực hiện sau khi bật, và nếu nó bị khóa lại sau khi kết hợp, nó thuộc chế độ điều hướng tích hợp),nó có chức năng đo định vị chính xác, có thể phát ra độ cao và hướng lăn, và chế độ quán tính thuần túy có thể tìm phương bắc tĩnh.




Chỉ số hiệu suất
Parameter Các chỉ số kỹ thuật











Độ chính xác vị trí

Điểm duy nhất (RMS) 1.2m
RTK ((RMS) 2cm+1ppm



Độ chính xác khóa-mất (CEP)

1.8nm/h

2 ‰ D, trong đó D là khoảng cách đi (không cần thiết, DVL hoặc kết hợp số dặm)





Tiêu đề (RMS)



Tự tìm kiếm chính xác phía bắc

0.1 ° × sec (Lati), 10 phút thẳng hàng của cơ sở tĩnh; Ở đây Lati biểu thị vĩ độ.
Độ chính xác giữ khóa-mất 0.1°/h



Thái độ (RMS)

GNSS có giá trị 00,02°
Độ chính xác giữ khóa-mất 00,05°/h
Độ chính xác tốc độ ngang (RMS) Điểm đơn L1/L2 0.1m/s
GNSS không hợp lệ 2m/s/h
Tần số dữ liệu điều hướng 200Hz











Máy quay

Phạm vi 400°/s
Sự ổn định thiên vị bằng không 0.3°/h
Không tuyến tính của yếu tố quy mô



50ppm

Đi bộ ngẫu nhiên góc 0.02°/ √hr












Đồng hồ tăng tốc

Phạm vi 16g
Sự ổn định thiên vị bằng không 50ug5
Không tuyến tính của yếu tố quy mô



100 ppm

Đi bộ ngẫu nhiên tốc độ 0.01m/s/ √hr









Kích thước vật lý và đặc điểm điện

Kích thước tổng thể 138.5 mm × 136.5 mm × 102 mm
Trọng lượng 2.0 kg (không có cáp)
Điện áp đầu vào 12 ¢ 36VDC
Tiêu thụ năng lượng < 24W (tình trạng ổn định)
Lưu trữ 16G









Các chỉ số môi trường

Nhiệt độ hoạt động -40°C~+60°C
Nhiệt độ lưu trữ -45°C~+70°C
Động cơ ngẫu nhiên 6.06g, 20Hz~2000Hz
MTBF 3000h









Đặc điểm giao diện

PPS, EVENT, RS232, RS422, CAN (tùy chọn)
Cổng mạng 100m
Bộ kết nối ăng-ten (TNC)
Giao diện cảm biến tốc độ bánh xe





Sơ đồ phác thảo


50ug Accelerometer Zero Bias Stability RS422 Fiber Optic Strapdown Inertial Navigation System cho AUV 050ug Accelerometer Zero Bias Stability RS422 Fiber Optic Strapdown Inertial Navigation System cho AUV 1
