Chi tiết sản phẩm

Created with Pixso. Trang chủ Created with Pixso. các sản phẩm Created with Pixso.
Hệ thống dẫn đường quán tính
Created with Pixso.

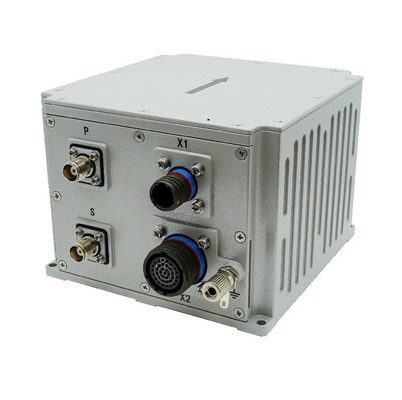

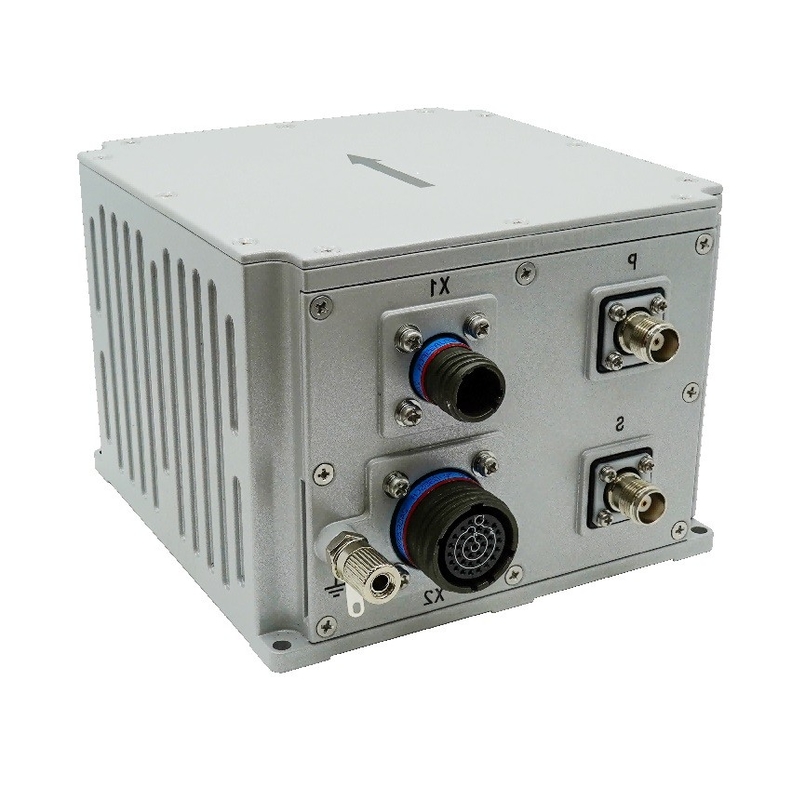

Hệ thống định vị trật tự tích hợp GNSS bằng sợi quang gyroscope

Hệ thống định vị trật tự tích hợp GNSS bằng sợi quang gyroscope

Tên thương hiệu: FIREPOWER
Số mẫu: INS500D
MOQ: 1
giá bán: 7000$
Điều khoản thanh toán: L/C,T/T,Công Đoàn Phương Tây
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
độ chính xác của tiêu đề:
0,1°
thái độ chính xác:
0,02 ° (RMS)
Độ chính xác tốc độ ngang:
0,1m/giây
phạm vi con quay hồi chuyển:
±400°/giây
con quay hồi chuyển Độ ổn định không thiên vị:
≤0,3°/h
Phạm vi Acc:
±16g
Độ ổn định của Acc Zero Bias:
≤50ug
Nguồn năng lượng:
9-36V
Trọng lượng:
≤2kg
Phương thức giao tiếp:
PPS, sự kiện, rs232, rs422, có thể
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

Hệ thống định vị quán tính của phương tiện trên bộ

,

Hệ thống định vị quán tính tích hợp GNSS

,

Hệ thống điều hướng quán tính bằng kính hiển vi bằng sợi quang

Mô tả sản phẩm

Mô tả sản phẩm


Hệ thống định vị tích hợp bằng sợi quang INS500D dựa trên kính quay sợi quang vòng kín, đồng hồ tăng tốc và bảng thu GNSS cao cấp với hiệu suất chi phí cao,và được thực hiện thông qua hợp nhất đa cảm biến và thuật toán tính toán định vị, đáp ứng các yêu cầu đo lường chính xác thông tin về thái độ, hướng và vị trí trong các lĩnh vực ứng dụng của hệ thống đo lường di động độ chính xác trung bình và cao và UAV lớn.


Hệ thống có chế độ định vị trật tự / vệ tinh tích hợp và chế độ trật tự hoàn toàn.

Trong chế độ định vị tích hợp quán tính / vệ tinh, thông tin định vị vệ tinh được nhận bởi máy thu GNSS có thể được sử dụng cho định vị tích hợp, và độ cao, cuộn, đường đi, vị trí,tốc độ, thời gian và thông tin khác của người mang có thể được đầu ra; Sau khi tín hiệu bị mất, vị trí, tốc độ và vị trí được tính bằng quán tính được đầu ra,trong đó pitch và roll được yêu cầu chính xác, chức năng giữ đường bay có sẵn trong một thời gian ngắn, và độ chính xác định vị ở mức đồng hồ có sẵn trong một thời gian ngắn.thông tin sau xử lý có thể được xuất ra cho phần mềm sau xử lý để xử lý.



Sau khi khởi động chế độ trật tự hoàn toàn (tức là không bao giờ kết hợp GPS được thực hiện sau khi bật, và nếu nó bị khóa lại sau khi kết hợp, nó thuộc chế độ điều hướng tích hợp),nó có chức năng đo định vị chính xác, có thể phát ra độ cao và hướng lăn, và chế độ quán tính thuần túy có thể tìm phương bắc tĩnh.


Các thông số kỹ thuật

Parameter

Các chỉ số kỹ thuật

Độ chính xác vị trí

Điểm duy nhất (RMS)

1.2m

RTK(RMS)

2cm+1ppm

Lock-loss

độ chính xác (CEP)

1.8nm/h

2 ‰ D, trong đó D là khoảng cách đi (không cần thiết, DVL hoặc kết hợp số dặm)

Tiêu đề (RMS)



Tự tìm kiếm chính xác phía bắc

0.1 ° × sec (Lati), 10 phút thẳng hàng của cơ sở tĩnh; Ở đây Lati biểu thị vĩ độ.

Độ chính xác giữ khóa-mất

0.1°/h

Thái độ (RMS)

GNSS có giá trị

00,02°

Độ chính xác giữ khóa-mất

00,05°/h

Độ chính xác tốc độ ngang (RMS)

Điểm đơn L1/L2

0.1m/s

GNSS không hợp lệ

2m/s/h

Tần số dữ liệu điều hướng

200Hz

Máy quay

Phạm vi

400°/s

Sự ổn định thiên vị bằng không

0.3°/h

Không tuyến tính của yếu tố quy mô

50ppm

Đi bộ ngẫu nhiên góc

0.02°/ √hr

Đồng hồ tăng tốc

Phạm vi

16g

Sự ổn định thiên vị bằng không

50ug5

Không tuyến tính của yếu tố quy mô



100 ppm

Đi bộ ngẫu nhiên tốc độ

0.01m/s/ √hr

Kích thước vật lý và đặc điểm điện

Kích thước tổng thể

138.5 mm × 136.5 mm × 102 mm

Trọng lượng

2.0 kg (không có cáp)

Điện áp đầu vào

1236VDC

Tiêu thụ năng lượng

< 24W (tình trạng ổn định)

Lưu trữ

16G

Các chỉ số môi trường

Nhiệt độ hoạt động

-40°C~+60°C

Nhiệt độ lưu trữ

-45°C~+70°C

Động cơ ngẫu nhiên

6.06g,20Hz~2000Hz

MTBF

3000h

Đặc điểm giao diện

PPS, EVENT, RS232, RS422, CAN (tùy chọn)

Cổng mạng 100m

Bộ kết nối ăng-ten (TNC)

Giao diện cảm biến tốc độ bánh xe


Sơ đồ phác thảo

Hệ thống định vị trật tự tích hợp GNSS bằng sợi quang gyroscope 0
