Tên thương hiệu: | Firepower |
Số mẫu: | 2T320 |
MOQ: | 1 |
Điều khoản thanh toán: | L / C, T / T |

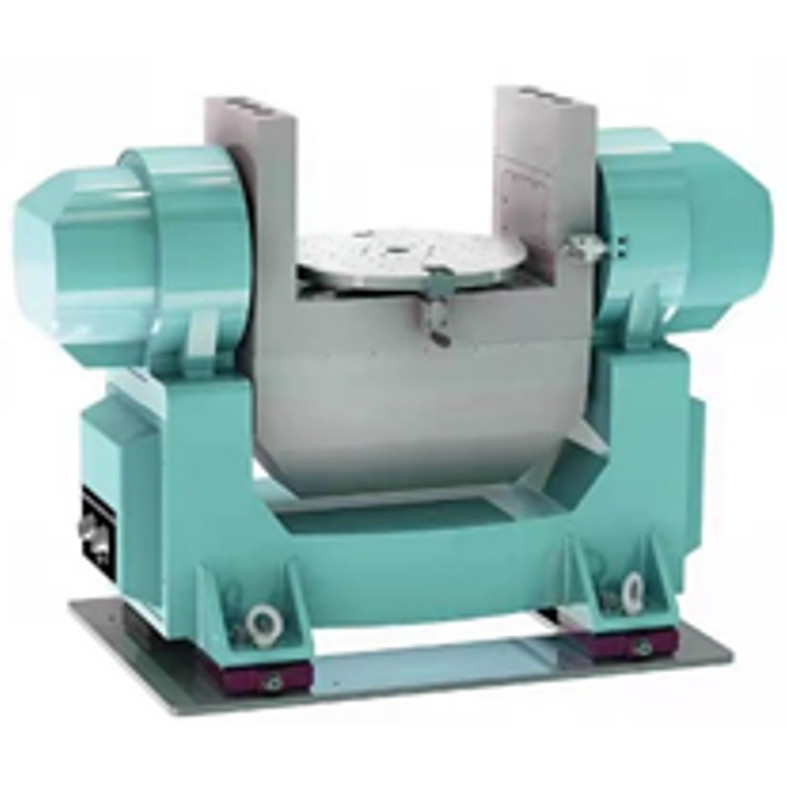

Giá bàn xoay 2 trục Bàn xoay hiệu chỉnh độ chính xác cao Bàn xoay kiểm tra hai trục
Bàn xoay hai trục là một thiết bị hiện đại phức tạp tích hợp quang học và điện.Nó đóng một vai trò quan trọng trong việc phát triển máy bay để mô phỏng và thử nghiệm bán vật lý trong lĩnh vực hàng không và vũ trụ.Nó có thể mô phỏng các thái độ khác nhau Chuyển động góc của máy bay và tái tạo các đặc điểm động khác nhau của chuyển động của nó.Theo phân loại cấu trúc bao gồm loại bàn (UT) và loại khung (UO) hai loại, theo phân loại sử dụng, bàn xoay HAI TRỤC có thể được chia thành bàn xoay HAI TRỤC điện thông thường, bàn xoay HAI TRỤC bằng tay, nhiệt độ bàn xoay điện có điều khiển, v.v. Loại khung Bàn xoay HAI TRỤC có thể được chia thành bàn xoay điện HAI TRỤC thông thường, bàn xoay rung HAI TRỤC, v.v.Nói chung, đối tượng thử nghiệm của bàn xoay HAI-AXIS kiểu mesa là các thiết bị quán tính như con quay hồi chuyển, đơn vị quán tính và gia tốc kế.Bàn xoay TWO-AXIS loại bàn cung cấp vị trí góc, tốc độ góc và dữ liệu rung góc có độ chính xác cao cho đối tượng thử nghiệm, đồng thời phát hiện và hiệu chuẩn các thiết bị quán tính.Đối tượng thử nghiệm của bàn xoay TWO-AXIS loại khung là nhóm quán tính, có thể được kiểm tra hoặc hiệu chỉnh bằng cách điều khiển sự kết hợp giữa Góc và vị trí của bàn xoay.Ngoài ra, một số loại khung bàn xoay HAI TRỤC cũng có thể được sử dụng làm bàn rung để cung cấp dữ liệu động cho nhóm quán tính, người tìm kiếm, nhóm, v.v.
Cấu trúc | Loại dọcUT | Kiểu ngang-UT | Loại dọcUT | ||||||
Chức năng | PositionRateSwing | Tỷ lệ vị trí | Vị trí | ||||||
Kích thước bảng | φ320mm / φ450mm / φ500mm (Có thể tùy chỉnh) | φ320mm / φ450mm / φ500mm (Có thể tùy chỉnh) | |||||||
Chất liệu bảng | Thép không gỉ / hợp kim nhôm | ||||||||
Khả năng tải | 10 ~ 40kg (Có thể tùy chỉnh) | ||||||||
Độ phẳng | 0,01mm ~ 0,05mm | 0,01mm ~ 0,05mm | 0,01mm ~ 0,05mm | ||||||
Giá trị giật | 0,02mm ~ 0,08mm | 0,02mm ~ 0,08mm | 0,02mm ~ 0,08mm | ||||||
Độ chính xác khi quay | Khung bên ngoài | ± 3 " | Khung bên ngoài | ± 3 " | Khung bên ngoài | ± 3 " | |||
Khung bên trong | ± 2 " | Khung bên trong | ± 2 " | Khung bên trong | ± 2 " | ||||
Tỷ lệ phân giải | 0,001 ° / s | 0,001 ° / s | 0,001 ° / s | ||||||
Phạm vi tỷ lệ | 0,001 ° / s ~ 400 ° / s | 0,001 ° / s ~ 400 ° / s | 0,001 ° / s ~ 400 ° / s | ||||||
Độ chính xác và độ mượt của tỷ lệ góc | 1 × 10-5 (Trung bình 360 °) 1 × 10-4 (Trung bình 10 °) 1 × 10-3 (Trung bình 1 °) | 1 × 10-5 (Trung bình 360 °) 1 × 10-4 (Trung bình 10 °) 1 × 10-3 (Trung bình 1 °) | |||||||
Độ chính xác vị trí | ± 2 "~ ± 30" | ± 3 "~ ± 30" | ± 2 "~ ± 30" | ||||||
Vị trí lặp lại | ± 1 "~ ± 15" | ± 1 "~ ± 15" | ± 1 "~ ± 15" | ||||||
Giải quyết vị trí | 0,36 " | 0,36 " | 0,36 " | ||||||
Phạm vi vị trí góc | Khung bên trong Liên tục & Khung bên ngoài Liên tục | ||||||||
Có thể tùy chỉnh | |||||||||
Gia tốc góc | 300 ° / s² | Có thể tùy chỉnh | 300 ° / s² | Có thể tùy chỉnh | 300 ° / s² | Có thể tùy chỉnh | |||
Phạm vi xích đu | 0 ° - ± 45 ° | 0 ° - ± 45 ° | ------ | ||||||
Chu kỳ xích đu | 2 giây-20 giây | 2 giây-20 giây | ------ | ||||||
Vòng trượt người dùng | 60Rings | Có thể tùy chỉnh | 60Rings | Có thể tùy chỉnh | 60Rings | Có thể tùy chỉnh | |||
Giao diện | RS232 / RS422 / Ethernet | RS232 / RS422 / Ethernet | RS232 / RS422 / Ethernet | ||||||
Với bộ thay đổi nhiệt độ | KHÔNG | KHÔNG | KHÔNG | ||||||
Độ chính xác của kiểm soát nhiệt độ | ------ | ------ | Có thể tùy chỉnh | ||||||
Mục tiêu thử nghiệm | Con quay hồi chuyển, Gia tốc kế, Cảm biến từ tính, IMU | Con quay hồi chuyển, Gia tốc kế, Cảm biến từ tính, IMU | Con quay hồi chuyển, Cảm biến từ tính, IMU |
