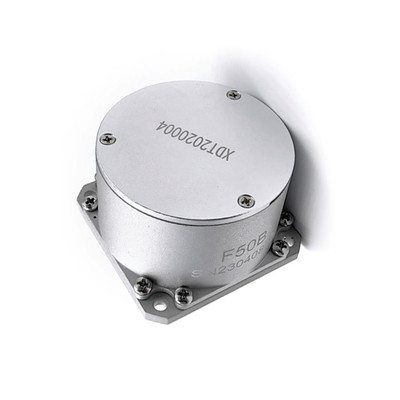

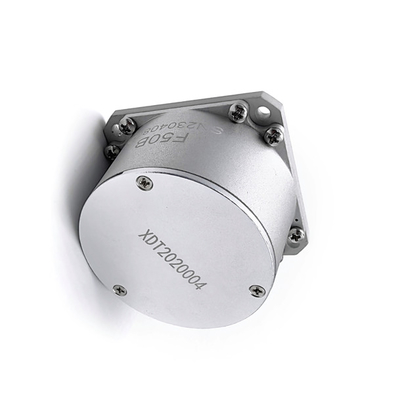

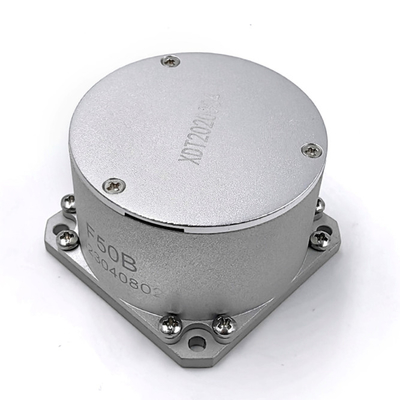

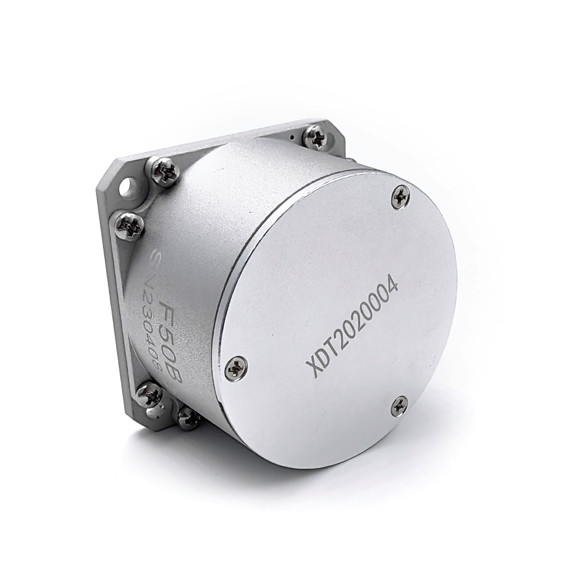

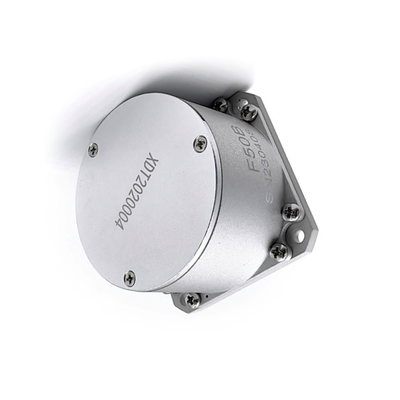

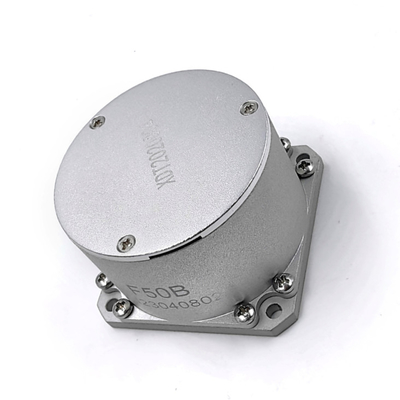

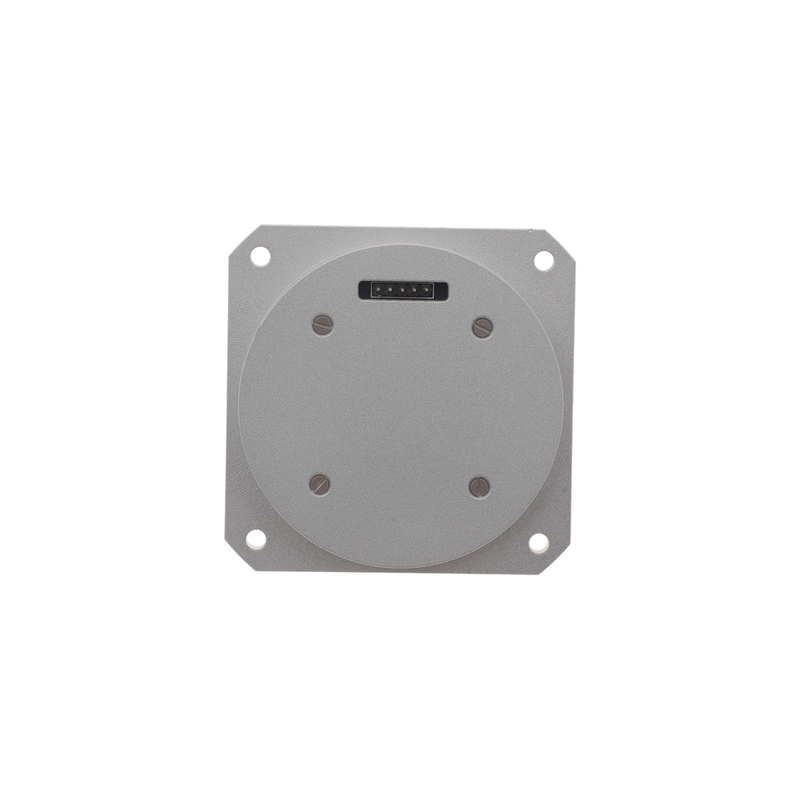

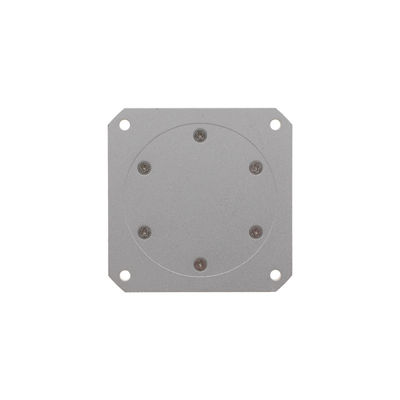

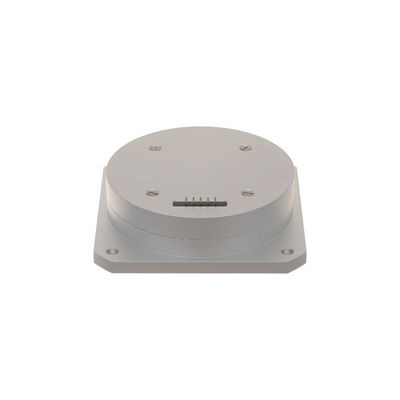

Mini Rs422 Fiber Gyro Tốt không tuyến tính Zero Bias Stability

Tên thương hiệu:	Firepower
Số mẫu:	F50B
MOQ:	1
giá bán:	Có thể đàm phán
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	200/THÁNG

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Dải đo:

-300°/giây~+300°/giây

Độ lặp lại không sai lệch:

<=0,3°/giờ

Độ ổn định không thiên vị:

<=0,2°/giờ

băng thông:

>200Hz

thời gian khởi tạo:

<5s

Chế độ giao tiếp:

RS422

Nhiệt độ hoạt động:

-45℃～+60℃

nhiệt độ lưu trữ:

-55℃～+75℃

chi tiết đóng gói:

Miếng bọt biển + hộp

Khả năng cung cấp:

200/THÁNG

Làm nổi bật:

Gyro không tuyến tính tốt bằng sợi

Máy quay sợi không thiên vị ổn định

rs422 kính quay sợi

Mô tả sản phẩm

Mini RS422 Fiber Gyro với tính không tuyến tính tuyệt vời và ổn định thiên vị bằng không

Các thông số kỹ thuật chính

Thuộc tính	Giá trị
Phạm vi đo	-300°/s ~ +300°/s
Tỷ lệ lặp lại không thiên vị	≤0,3°/h
Tính ổn định không thiên vị	≤ 0,2°/h
Dải băng thông	> 200Hz
Thời gian khởi tạo	< 5S
Phương thức truyền thông	RS422
Nhiệt độ hoạt động	-45°C+60°C
Nhiệt độ lưu trữ	-55°C+75°C

Giao diện điện

Mô hình ổ gyro: J30-15ZK

Đường kết nối: đường AFR 0,12 mm, chiều dài 250 mm

Số pin	Định nghĩa	Mô tả
1,9	T+	đầu ra cổng hàng loạt RS422 +
2,10	T-	đầu ra cổng hàng loạt RS422-
4,5	+5VA	Nguồn điện tương tự +5V
6,7	AGND	Địa điểm điện tương tự
8,15	-5VA	Nguồn điện tương tự -5V
12,13	VCC	Điện năng số +5/+3.3V
11,14	GND	Địa điểm điện số

Nhu cầu năng lượng

+5VA: +5V ±5%, 0,4A (đỉnh thoáng ~ 1,5A), sóng < 50mV
-5VA: -5V ±5%, 100mA, sóng <50mV
VCC: +5V ±10% hoặc +3,3V ±10%

Lưu ý: GND và AGND không được kết nối với vỏ gyro.

Thông số kỹ thuật hiệu suất

Nhân tố quy mô

Không tuyến tính ở nhiệt độ phòng: < 100 ppm
Tỷ lệ lặp lại quy mô: < 100 ppm (1σ)

Tính ổn định không thiên vị

F50A: <0,1°/H (1σ) 10s kết quả thử 1H trơn tru
F50B: < 0,2°/H (1σ) 10s kết quả thử 1H trơn tru

Khả năng lặp lại không thiên vị

F50A: <0,2°/H (1σ) 6 tính toán dữ liệu thử nghiệm
F50B: <0,3°/H (1σ) 6 tính toán dữ liệu thử nghiệm
Phạm vi hoạt động nhiệt độ đầy đủ:
- F50A: < 0,5°/H (sự khác biệt nhiệt độ cực toàn)
- F50B: < 0,6°/H (sự khác biệt giới hạn nhiệt độ đầy đủ)

Các chỉ số hiệu suất bổ sung

Đi bộ ngẫu nhiên: <0,02°/√h
băng thông: > 200Hz
Thời gian khởi tạo: <5S
Phạm vi động: ± 300°/s

Thông số kỹ thuật môi trường

Nhiệt độ hoạt động: -45°C+60°C
Nhiệt độ lưu trữ: -55°C+75°C
Tác động: 100g (11 ms), 3 lần theo 3 hướng.
Rung động: 3 phút theo mỗi hướng; thay đổi độ lệch trung bình bằng không ≤ 0,5°/h trong quá trình thử nghiệm

Giao thức thông tin

Giao diện liên lạc hàng loạt RS-422 tiêu chuẩn với giao thức điều chỉnh.

Tỷ lệ phát: 614.4kbps
Định dạng dữ liệu: 11 bit mỗi khung hình (1 bắt đầu, 8 dữ liệu, 1 tỷ lệ ngang, 1 dừng)
Thời gian cập nhật dữ liệu: 0,5 ms
Dữ liệu gyro số nguyên ký 32 bit được truyền trong gói 7 byte
