Bàn xoay 2 trục
Created with Pixso.

Vị trí chính xác cao Bàn xoay hai trục với buồng nhiệt độ

Vị trí chính xác cao Bàn xoay hai trục với buồng nhiệt độ

Tên thương hiệu: Firepower
Số mẫu: 2T320
MOQ: 1
Điều khoản thanh toán: L / C, T / T
Thông tin chi tiết
Nguồn gốc:
TRUNG QUỐC
Tên hệ thống:
bàn xoay hai trục
Khả năng tải:
10 ~ 40kg
FLATNESS:
0,01mm ~ 0,05mm
Độ chính xác khi quay:
± 2 "
Tỷ lệ phân giải:
0,001 ° / s
Làm nổi bật:

Độ chính xác cao Bàn xoay hai trục

,

Buồng nhiệt độ Bàn xoay hai trục

Mô tả sản phẩm

Bàn kiểm tra chuyển động 2 trục với buồng nhiệt độ Bàn xoay tỷ lệ 2 trục Bàn xoay vị trí có độ chính xác cao



Bàn xoay HAI TRỤC với buồng nhiệt độ là một thiết bị hiện đại phức hợp tích hợp quang học và điện.Nó đóng một vai trò quan trọng trong việc phát triển máy bay mô phỏng và thử nghiệm bán vật lý trong lĩnh vực hàng không và vũ trụ.Nó có thể mô phỏng chuyển động ở nhiều góc độ khác nhau của máy bay trong nhiệt độ đầy đủ và tái tạo các đặc điểm động lực học khác nhau của chuyển động của nó.Theo phân loại cấu trúc bao gồm hai loại bàn (UT) và loại khung (UO), theo phân loại sử dụng, bàn xoay HAI TRỤC với buồng nhiệt độ có thể được chia thành bàn xoay HAI TRỤC điện thông thường, bàn xoay HAI TRỤC bằng tay , bàn xoay điện điều khiển nhiệt độ, v.v. Loại khung Bàn xoay HAI TRỤC có thể được chia thành bàn xoay điện HAI TRỤC thông thường, bàn xoay rung HAI TRỤC, v.v.Nói chung, đối tượng thử nghiệm của bàn xoay HAI-AXIS kiểu mesa là các thiết bị quán tính như con quay hồi chuyển, đơn vị quán tính và gia tốc kế.Bàn xoay TWO-AXIS loại bàn cung cấp vị trí góc, tốc độ góc và dữ liệu rung góc có độ chính xác cao cho đối tượng thử nghiệm, đồng thời phát hiện và hiệu chuẩn các thiết bị quán tính.Đối tượng thử nghiệm của bàn xoay TWO-AXIS loại khung là nhóm quán tính, có thể được kiểm tra hoặc hiệu chỉnh bằng cách điều khiển sự kết hợp giữa Góc và vị trí của bàn xoay.Ngoài ra, một số loại khung bàn xoay HAI TRỤC cũng có thể được sử dụng làm bàn rung để cung cấp dữ liệu động cho nhóm quán tính, người tìm kiếm, nhóm, v.v.

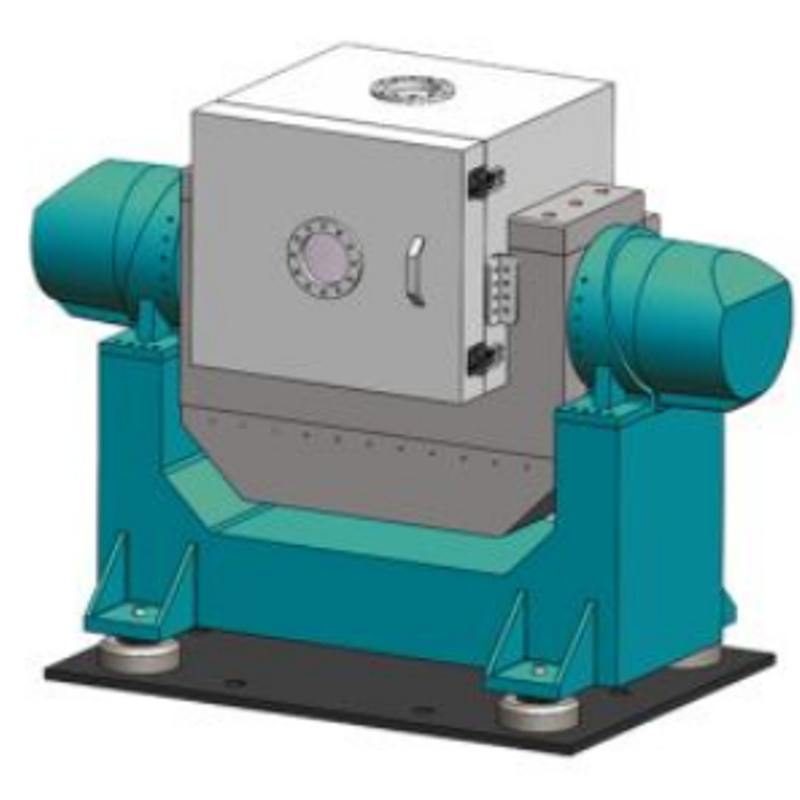

Vị trí chính xác cao Bàn xoay hai trục với buồng nhiệt độ 0



Cấu trúc Loại dọcUT Kiểu ngang-UT Loại dọcUT
Chức năng PositionRateSwing Tỷ lệ vị trí Vị trí
Kích thước bảng φ320mm / φ450mm / φ500mm (Có thể tùy chỉnh) φ320mm / φ450mm / φ500mm (Có thể tùy chỉnh)
Chất liệu bảng Thép không gỉ / hợp kim nhôm
Khả năng tải 10 ~ 40kg (Có thể tùy chỉnh)
Độ phẳng 0,01mm ~ 0,05mm 0,01mm ~ 0,05mm 0,01mm ~ 0,05mm
Giá trị giật 0,02mm ~ 0,08mm 0,02mm ~ 0,08mm 0,02mm ~ 0,08mm
Độ chính xác khi quay Khung bên ngoài ± 3 " Khung bên ngoài ± 3 " Khung bên ngoài ± 3 "
Khung bên trong ± 2 " Khung bên trong ± 2 " Khung bên trong ± 2 "
Tỷ lệ phân giải 0,001 ° / s 0,001 ° / s 0,001 ° / s
Phạm vi tỷ lệ 0,001 ° / s ~ 400 ° / s 0,001 ° / s ~ 400 ° / s 0,001 ° / s ~ 400 ° / s
Độ chính xác và độ mượt của tỷ lệ góc 1 × 10-5 (Trung bình 360 °) 1 × 10-4 (Trung bình 10 °) 1 × 10-3 (Trung bình 1 °) 1 × 10-5 (Trung bình 360 °) 1 × 10-4 (Trung bình 10 °) 1 × 10-3 (Trung bình 1 °)
Độ chính xác vị trí ± 2 "~ ± 30" ± 3 "~ ± 30" ± 2 "~ ± 30"
Vị trí lặp lại ± 1 "~ ± 15" ± 1 "~ ± 15" ± 1 "~ ± 15"
Giải quyết vị trí 0,36 " 0,36 " 0,36 "
Phạm vi vị trí góc Khung bên trong Liên tục & Khung bên ngoài Liên tục
Có thể tùy chỉnh
Gia tốc góc 300 ° / s² Có thể tùy chỉnh 300 ° / s² Có thể tùy chỉnh 300 ° / s² Có thể tùy chỉnh
Phạm vi xích đu 0 ° - ± 45 ° 0 ° - ± 45 ° ------
Chu kỳ xích đu 2 giây-20 giây 2 giây-20 giây ------
Vòng trượt người dùng 60Rings Có thể tùy chỉnh 60Rings Có thể tùy chỉnh 60Rings Có thể tùy chỉnh
Giao diện RS232 / RS422 / Ethernet RS232 / RS422 / Ethernet RS232 / RS422 / Ethernet
Với bộ thay đổi nhiệt độ VÂNG VÂNG VÂNG
Độ chính xác của kiểm soát nhiệt độ ------ ------ Có thể tùy chỉnh
Mục tiêu thử nghiệm Con quay hồi chuyển, Gia tốc kế, Cảm biến từ tính, IMU Con quay hồi chuyển, Gia tốc kế, Cảm biến từ tính, IMU Con quay hồi chuyển, Cảm biến từ tính, IMU
