Vị trí 3 trục quay UUT Cấu trúc cơ khí với hộp nhiệt độ

Tên thương hiệu:	Firepower
Số mẫu:	3A50
MOQ:	1
giá bán:	Có thể đàm phán
Điều khoản thanh toán:	L/C,T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

TRUNG QUỐC

Tên sản phẩm:

bàn xoay ba trục

tải trọng lượng tối đa:

50kg

tải kích thước tối đa:

450×400×350mm

Cấu trúc:

UUT

Chiều kính trên bàn:

550mm

Đường giao cắt ba trục:

0.25mm trong bán kính của quả bóng

định vị chính xác:

±3″

Làm nổi bật:

Vị trí bàn xoay 3 trục

bàn xoay 3 trục UUT

hộp nhiệt độ bàn xoay 3 trục

Mô tả sản phẩm

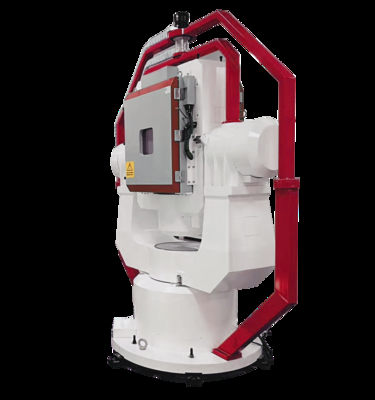

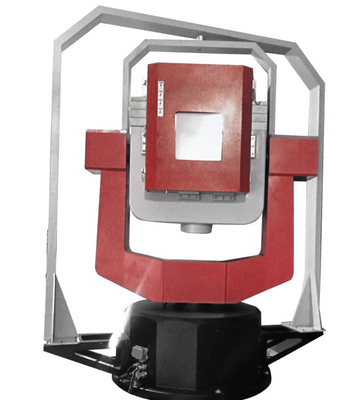

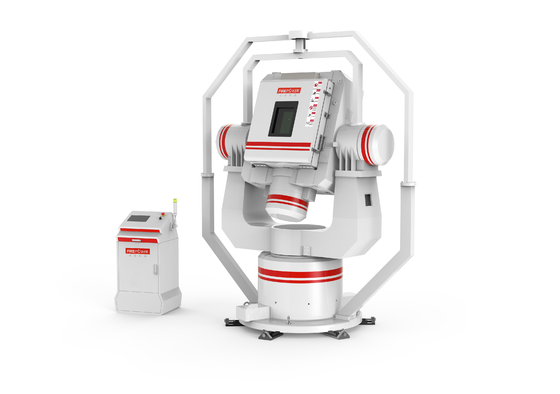

Cấu trúc cơ khí bàn xoay 3 trục UUT với hộp nhiệt độ

Tổng quan sản phẩm

Bàn xoay ba trục có độ chính xác cao với buồng nhiệt độ để thử nghiệm dẫn đường quán tính và các ứng dụng mô phỏng chuyển động. Có sẵn trong cấu hình ba trục thông thường hoặc với các khả năng kiểm soát nhiệt độ tích hợp.

Thông số kỹ thuật chính

Thuộc tính	Giá trị
Tên sản phẩm	Bàn xoay ba trục
Trọng lượng tải tối đa	50KG
Kích thước tải tối đa	450×400×350 mm
Cấu trúc	UUT
Đường kính mặt bàn	550mm
Giao điểm ba trục	0.25mm trong bán kính của quả cầu
Độ chính xác định vị	±3″

Tính năng sản phẩm

Có sẵn trong cấu hình ba trục thông thường hoặc với buồng nhiệt độ tích hợp
Cấu trúc cơ khí UUT để điều khiển chuyển động chính xác
Các chức năng vị trí, tốc độ và xoay trên tất cả các trục
Hệ thống bảo vệ toàn diện bao gồm bảo vệ quá tốc độ, quá dòng và quá áp
Kiểm tra môi trường tùy chọn với buồng nhiệt độ và hộp chân không

Thông số kỹ thuật

Thông số kỹ thuật cơ khí
Trọng lượng tải tối đa	50Kg
Kích thước tải tối đa	450×400×350 mm
Đường kính mặt bàn	550mm
Giao điểm ba trục	0.25mm trong bán kính của quả cầu (đảm bảo quy trình)
Độ chính xác xoay
Độ chính xác xoay nghiêng	Pitch ±3″; Roll ±3″; Heading ±3″
Độ thẳng đứng ba trục	Trục Pitch và Roll ±3″
Độ chính xác định vị góc ba trục	±3″
Độ lặp lại định vị góc ba trục	2″
Phạm vi quay ba trục	Liên tục
Phạm vi tốc độ góc
Roll	±0.001°/s～500°/s
Pitch	±0.001°/s～400°/s
Heading	±0.01°/s～400°/s
Thông số kỹ thuật hiệu suất
Gia tốc góc tối đa (có tải)	Roll 1000°/s², Pitch 600°/s², Heading 400°/s²
Độ mượt tốc độ	Trên 360°, tốc độ tối đa 0.001°/s
Độ chính xác tốc độ	Trung bình 360° ±5×10⁻⁵ (50PPM), trung bình 10° ±1×10⁻⁴ (100PPM), trung bình 1° ±1×10⁻⁳ (1000PPM)
Độ phân giải tốc độ	0.0001°/s
Băng thông hệ thống (-3dB)	Roll 15Hz, Pitch 10Hz, Heading 8Hz
Buồng nhiệt độ
Phương pháp làm mát	Làm mát cơ học
Phạm vi nhiệt độ	Tối thiểu -65°C, Tối đa +90°C, Trung bình 25°C
Độ dốc nhiệt độ	Dương 1.0°C/phút; Âm 1.0°C/phút
Độ chính xác nhiệt độ	±1°C
Độ ổn định nhiệt độ	±0.1°C
Yêu cầu về điện
Ba pha	380V±10%, 50Hz±3%
Một pha	220V±10%, 50Hz±3%
Điều kiện làm việc
Nhiệt độ hoạt động	20±10°C
Độ ẩm tương đối	≤50% (30°C)
Điện trở nối đất	<2Ω
