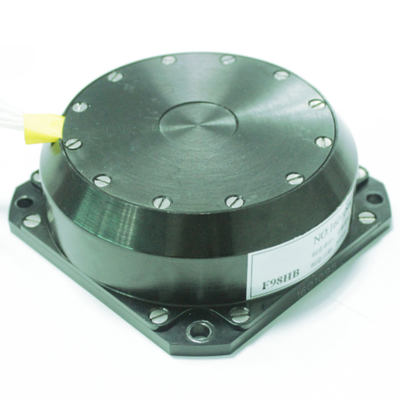

Cảm biến con quay hồi chuyển sợi quang con quay hồi chuyển 1 trục Cảm biến tỷ lệ góc quán tính dựa trên nguyên lý của Sagnac

Cảm biến con quay hồi chuyển sợi quang con quay hồi chuyển 1 trục Cảm biến tỷ lệ góc quán tính dựa trên nguyên lý của Sagnac

Tên thương hiệu: avic
Số mẫu: F98
MOQ: 1
Điều khoản thanh toán: T / T
Khả năng cung cấp: 50 / tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Tỷ lệ góc tối đa:
400 ° / s
yếu tố quy mô:
1650000 × (1 ± 10%)
Hệ số tỷ lệ phi tuyến tính:
≤20PPM
Sự ổn định thiên vị:
<0,02 10 giây 1σ, ° / h
Đi bộ ngẫu nhiên:
≤0,003deg / s
Giá trị ngưỡng:
≤0.02 ° / h
chi tiết đóng gói:
Sponge + hộp
Khả năng cung cấp:
50 / tháng
Mô tả sản phẩm

Cảm biến con quay hồi chuyển sợi quang con quay hồi chuyển 1 trục Cảm biến tỷ lệ góc quán tính dựa trên nguyên lý của Sagnac





Mô tả

Sản phẩm này là một cảm biến tốc độ góc quán tính dựa trên nguyên lý của Sagnac, được sử dụng để đo chuyển động tốc độ góc của sóng mang xung quanh trục nhạy của sản phẩm.Sản phẩm này với vòng sợi quang cho đơn vị cảm biến tốc độ góc, dựa trên mạch phát hiện vòng kín, sự lệch pha gây ra bởi tốc độ góc nhạy cảm của vòng sợi quang, thay đổi thành tín hiệu cường độ do nhiễu, mạch phát hiện thay đổi tín hiệu cường độ thành tín hiệu điện áp, và tín hiệu được phát hiện thông qua điều chế và giải điều chế, Sau đó phản hồi tín hiệu trở lại đường dẫn quang, để thực hiện điều khiển vòng kín.

Sản phẩm này là một cảm biến quán tính bao gồm hệ thống quang học và nguồn điện tương ứng và mạch xử lý dữ liệu, có thể cung cấp thông tin gia tăng về góc trục đơn.

Sản phẩm này được sử dụng chủ yếu trong hệ thống đo lường quán tính của hệ thống dẫn đường quán tính độ chính xác cao và hệ thống định vị & định hướng.



Đặc trưng

● Thiết kế hoàn toàn bằng sợi quang - tuổi thọ kéo dài, kích thước gói nhỏ, độ ổn định cao và khả năng chống nhiễu tốt hơn.

● Tích hợp bộ phân cực sợi quang - tổn thất chèn tối thiểu và tỷ lệ dập tắt cao, cung cấp khả năng chống lại nhiệt độ và sốc cơ học, cũng như rung động mạnh hơn.

● Gói nhỏ gọn đáng tin cậy - hoạt động mạnh mẽ cho mọi loại môi trường, lý tưởng cho nhiều ứng dụng trong cả lĩnh vực dân sự và quân sự.

● Công nghệ QuichLaunch - thời gian kích hoạt kỷ nguyên mà không cần hiệu chuẩn bên ngoài.

● Bước sóng tối ưu - cải thiện độ nhạy lên 50% với cùng cấu trúc, kích thước và chi phí.

● Cách ly và nén tiếng ồn -giảm đáng kể bước đi ngẫu nhiên theo góc.

● Công nghệ SelfTrack - cải thiện phạm vi động của con quay hồi chuyển



Các ứng dụng

● UAV / AUV / Trực thăng ● Vũ khí hạt nhân chiến thuật ● Hàng không và du hành vũ trụ

● Hệ thống định vị tích hợp ● ổn định nền tảng quán tính ● Điều hướng xe

Cảm biến con quay hồi chuyển sợi quang con quay hồi chuyển 1 trục Cảm biến tỷ lệ góc quán tính dựa trên nguyên lý của Sagnac 0

Đặc điểm hiệu suất



Không. Tham số F98-400 Đơn vị Nhận xét
1 Tỷ lệ góc tối đa ± 400 ° / s
2 Yếu tố quy mô

1650000 ×

(1 ± 10%)

SP / ° / s
3 Hệ số tỷ lệ phi tuyến tính trong nhiệt độ phòng ≤20 ppm
@ 25 ℃
4 Hệ số quy mô lặp lại ở nhiệt độ phòng ≤20 ppm @ 25 ℃
5

Hệ số quy mô lặp lại đầy đủ

nhiệt độ



≤50 ppm -40 ℃ ~ + 70 ℃
6 Độ ổn định thiên vị trong nhiệt độ phòng ≤0.02

10 giây

1σ, ° / h

@ 25 ℃
7 Độ lặp lại thiên vị ở nhiệt độ phòng ≤0.01 1σ, ° / h Thiên kiến
số 8 Độ lặp lại thiên vị ở nhiệt độ tull ≤0.03 1σ, ° / h -40 ℃ ~ + 70 ℃
9 Độ ổn định thiên vị khi thay đổi nhiệt độ ≤0.015

100s

1σ, ° / h

0,3 ℃ / phút, -40 ℃ ~ + 70 ℃
10 Đi bộ ngẫu nhiên ≤0,003 ° /
11 Thời gian kích hoạt 0 min
12 Giá trị sai lệch trong quá trình rung / trước khi rung / sau khi rung ≤0.05 ° / h
13 Giá trị sai lệch trước / sau khi rung) ≤0.05 ° / h
14 Độ nhạy từ tính ≤0.01 ° / h / Gs
15 Giá trị ngưỡng ≤0.02 ° / h
16 Rung động

20Hz ~ 2000Hz



Hz / 10 phút
X Y Z

Rung động

quang phổ


17 Va chạm 15g (3 lần) Sóng hình sin nửa / 11ms
± X ± Y ± Z



Kích thước

Cảm biến con quay hồi chuyển sợi quang con quay hồi chuyển 1 trục Cảm biến tỷ lệ góc quán tính dựa trên nguyên lý của Sagnac 1
