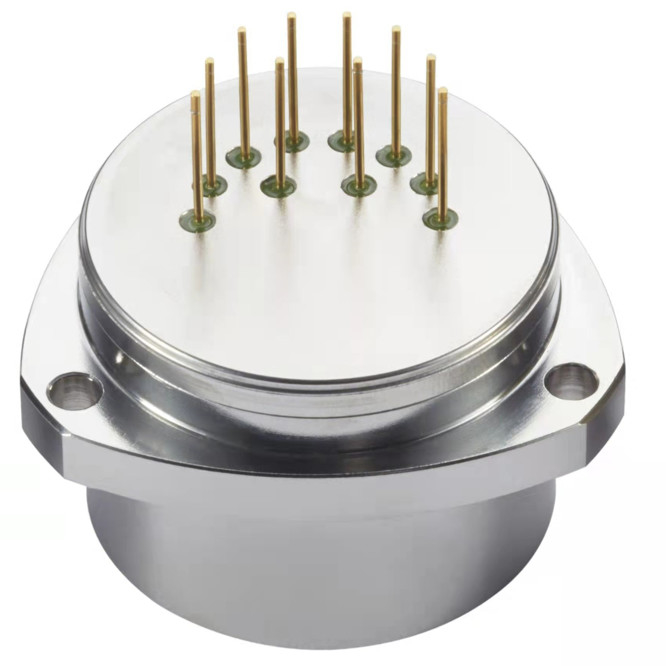

Nhà máy sản xuất máy đo gia tốc uốn cong cung cấp máy đo gia tốc trục đơn cho IMU / INS
Bảng chỉ mục
| Không. | Thông số | JB1 | JB2 | JB3 |
| 1 | Phạm vi | ± 30g | ± 30g | ± 30g |
| 2 | Bias K0/ K1 | ＜ 10mg | ＜ 40mg | ＜ 40mg |
| 3 | Độ lặp lại toàn diện thiên vị σK0(1σ, 1 tháng) | ＜ 50µg | ＜ 250µg | ＜ 250µg |
| 4 | Hệ số nhiệt | ＜ 50µg / ℃ | ＜ 150µg / ℃ | ＜ 150µg / ℃ |
| 5 | Hệ số thang đo K1 | 1,1 ～ 1,4 mA / g | 1,1 ～ 1,4 mA / g | 1,1 ～ 1,4 mA / g |
| 6 | Hệ số thang đo độ lặp lại toàn diện hàng tháng σk1 / k1 (1σ, 1 tháng) | ＜ 80 ppm | ＜ 250 ppm | ＜ 250 ppm |
| 7 | Hệ số nhiệt thiên vị (trung bình nhiệt độ đầy đủ) | ＜ 100ppm | ＜ 200ppm | ＜ 200ppm |
| số 8 | Lỗi cài đặt | ＜ 1500µrad | ＜ 1500µrad | ＜ 1500µrad |
| 9 | Rung động | ＜ 100µg / g 2rms (50-500Hz) | ＜ 100µg / g 2rms (50-500Hz) | ＜ 100µg / g 2rms (50-500Hz) |
| 10 | Tiếng ồn | ＜ 3000µg-rms (0-10000Hz) | ＜ 3000µg-rms (0-10000Hz) | ＜ 3000µg-rms (0-10000Hz) |
| 11 | Nhiệt độ làm việc. | -55 ～ 96 ℃ | -55 ～ 125 ℃ | -55 ～ 180 ℃ |
| 12 | Va chạm | 500 g 0,5 mili giây | 1000 g 0,5 mili giây | 1000 g 0,5 mili giây |
| 13 | Rung động hình sin | 25 g @ 30-500Hz | 25 g @ 30-500Hz | 25 g @ 30-500Hz |
| 14 | Nghị quyết | ＜ 10µg | ＜ 10µg | ＜ 10µg |
| 15 | Băng thông | ＞ 300 Hz | ＞ 300 Hz | ＞ 300 Hz |
| 16 | Tiêu thụ hiện tại | ＜ 20 mA | ＜ 20 mA | ＜ 20 mA |
| 18 | Công suất tiêu tán @ ± 15VDC | ＜ 480 mW | ＜ 480 mW | ＜ 480 mW |
| 19 | Điện áp đầu vào | ± 13 đến ± 18V | ± 13 đến ± 18V | ± 13 đến ± 18V |
| 20 | Trọng lượng | ＜ 65g 55 danh nghĩa | ＜ 65g | ＜ 65g |
| 21 | Đường kính lắp | Ф25mm1.0inches | Ф25mm | Ф25mm |
| 22 | Chiều cao | ＜ 21,5mm | ＜ 21,5mm | ＜ 21,5mm |
| 23 | Chất liệu vỏ | 300 Series thép không gỉ | 300 Series thép không gỉ | 300 Series thép không gỉ |
Kích thước
Giới thiệu
QTA cho các ứng dụng cấp công nghiệp bao gồm: thiết bị đo kiểm tra ô tô, giảm tốc hệ thống phanh, giám sát độ nghiêng và lắc của cầu và tòa nhà, điều khiển công nghiệp và robot, điều hướng phương tiện trên bộ, điều khiển thoải mái đi tàu điện ngầm và tàu cao tốc, và giám sát chuyển động của giàn khoan ngoài khơi.
Điện tử tích phân phát triển một dòng điện đầu ra tỷ lệ với gia tốc cung cấp cả phép đo gia tốc tĩnh và động.Bằng cách sử dụng điện trở tải đầu ra do khách hàng cung cấp, được điều chỉnh tỷ lệ thích hợp cho phạm vi gia tốc của ứng dụng, dòng điện đầu ra có thể được chuyển đổi thành điện áp.AS1940 đặc biệt, phạm vi nhiệt độ hoạt động của nó là -55 ~ 180ºC.
