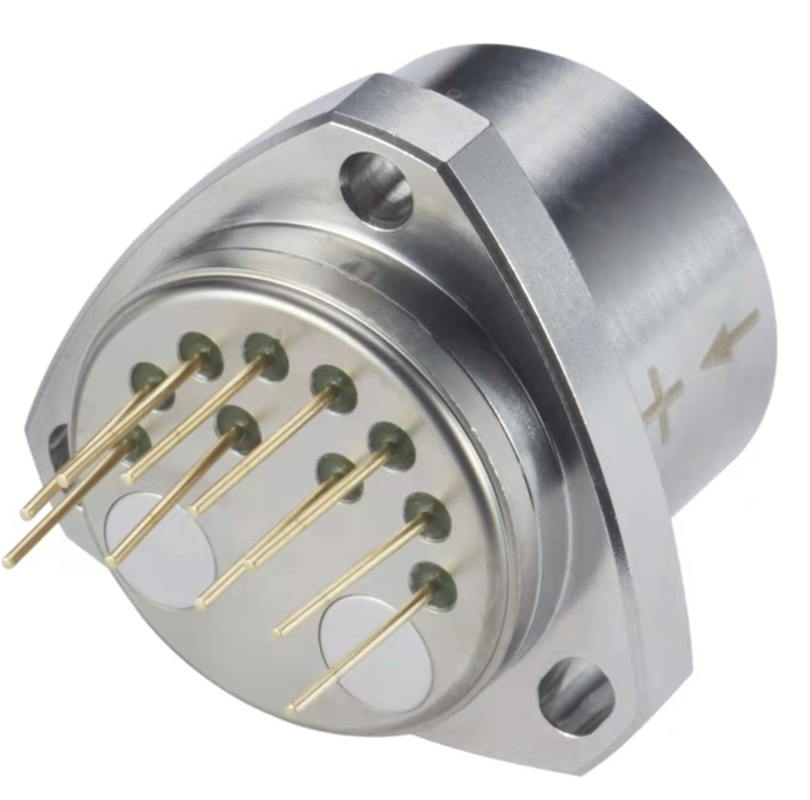

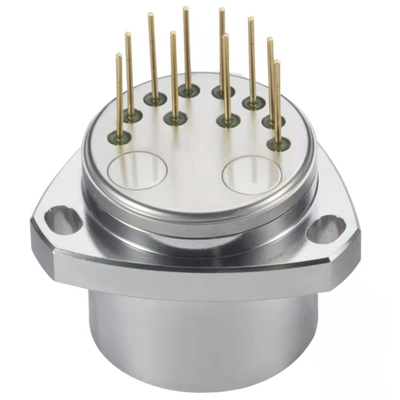

Gia tốc kế chuyển hướng JB1 gia tốc linh hoạt ...
máy đo gia tốc hàng không thiên vị thấp máy đo gia tốc hàng không chi phí thấp máy gia tốc tàu trục đơn
Đặc trưng
Gia tốc kế thạch anh là một cảm biến cân bằng lực, một dụng cụ chính xác được thiết kế theo nguyên tắc của ineria. Đầu vào gia tốc được chuyển đổi thành độ dịch chuyển tinh tế của vết đứt gãy, và sau đó được cân bằng bởi một lực phản hồi. Các tính năng của độ chính xác cao, khả năng chống va đập cao, phạm vi đo rộng và khả năng quá tải tuyệt vời. Đây là một trong những thiết bị cần thiết nhất trong hệ thống dẫn đường và dẫn đường quán tính. Máy đo gia tốc thạch anh bao gồm một đầu đo. một mạch kích thích và một phép đo tần số Đầu máy đo bao gồm một tấm giảm chấn, một con lắc kim loại và một thanh thạch anh nhạy cảm với lực.
Các ứng dụng
Bảng đặc điểm
| Không. | Thông số | JB11 | JB12 | JB13 |
| 1 | Phạm vi | ± 70g | ± 70g | ± 70g |
| 2 | Ngưỡng | 5μg | 5μg | 5μg |
| 3 | Bias K0/ K1 | ≤ ± 3 mg1 | ≤ ± 3 mg | ≤ ± 5 mg |
| 4 | Hệ số thang đo K1 | 0,8 ~ 1,5 mA / g | 0,8 ~ 1,5 mA / g | 0,8 ~ 1,5 mA / g |
| 5 | Hệ số phi tuyến bậc hai K2 | ≤ ± 10μg / g2 | ≤ ± 15μg / g2 | ≤ ± 20μg / g2 |
| 6 | 0g 4 giờ ổn định ngắn hạn | ≤10 μg | ≤15 μg | ≤20 μg |
| 7 | 1g 4 giờ ổn định ngắn hạn | ≤10 ppm | ≤15 ppm | ≤20 ppm |
| số 8 | Độ lặp lại toàn diện thiên vị σK0(1σ, 1 tháng) | ≤10 μg | ≤20 μg | ≤30 μg |
| 9 | Hệ số quy mô lặp lại toàn diện σK1/ K1(1σ, 1 tháng) | ≤15ppm | ≤30 ppm | ≤50 ppm |
| 10 | Hệ số phi tuyến độ lặp lại toàn diện K2/ K1(1σ, 1 tháng) | ≤ ± 10 μg / g2 | ≤ ± 20 μg / g2 | ≤ ± 30 μg / g2 |
| 11 | Hệ số nhiệt thiên vị (trung bình nhiệt độ đầy đủ) | ≤ ± 10 μg / ℃ | ≤ ± 30 μg / ℃ | ≤ ± 50 μg / ℃ |
| 12 | Hệ số nhiệt hệ số thang đo (trung bình nhiệt độ đầy đủ) | ≤ ± 10 ppm / ℃ | ≤ ± 30 ppm / ℃ | ≤ ± 50 ppm / ℃ |
| 13 | Tiếng ồn (điện trở lấy mẫu 840Ω) | ≤5mv | ≤5mv | ≤5mv |
| 14 | Tần số tự nhiên | 400 ~ 800 Hz | 400 ~ 800 Hz | 400 ~ 800 Hz |
| 15 | Băng thông | 800 ~ 2500 Hz | 800 ~ 2500 Hz | 800 ~ 2500 Hz |
| 16 | Rung động ngẫu nhiên | 6g (20-2000Hz) | 6g (20-2000Hz) | 6g (20-2000Hz) |
| 17 | Va chạm | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin |
| 18 | Nhiệt độ làm việc. | -55 ～ + 85 ℃ | -55 ～ + 85 ℃ | -55 ～ + 85 ℃ |
| 19 | Lưu trữ nhiệt độ. | -60 ~ + 120 ℃ | -60 ~ + 120 ℃ | 60 ~ + 120 ℃ |
| 20 | Nguồn cấp | ± 12 ~ ± 15V | ± 12 ~ ± 15V | ± 12 ~ ± 15V |
| 21 | Tiêu thụ hiện tại | ≤ ± 20mA | ≤ ± 20mA | ≤ ± 20mA |
| 22 | Cảm biến nhiệt | Có thể tùy chỉnh | Có thể tùy chỉnh | Có thể tùy chỉnh |
| 23 | Kích thước | Ф25,4X30mm | Ф25,4X30mm | Ф25,4X30mm |
| 24 | Trọng lượng | ≤80g | ≤80g | ≤80g |
Kích thước
