| Tên thương hiệu: | AVIC |
| Số mẫu: | F98 |
| MOQ: | 1 |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 50 / tháng |
F98 1 trục FOG cảm biến con quay hồi chuyển sợi đơn trục thấp b ...
0,03 ° / h cảm biến tỷ lệ góc con quay hồi chuyển quán tính con quay hồi chuyển thiên vị
Mô tả

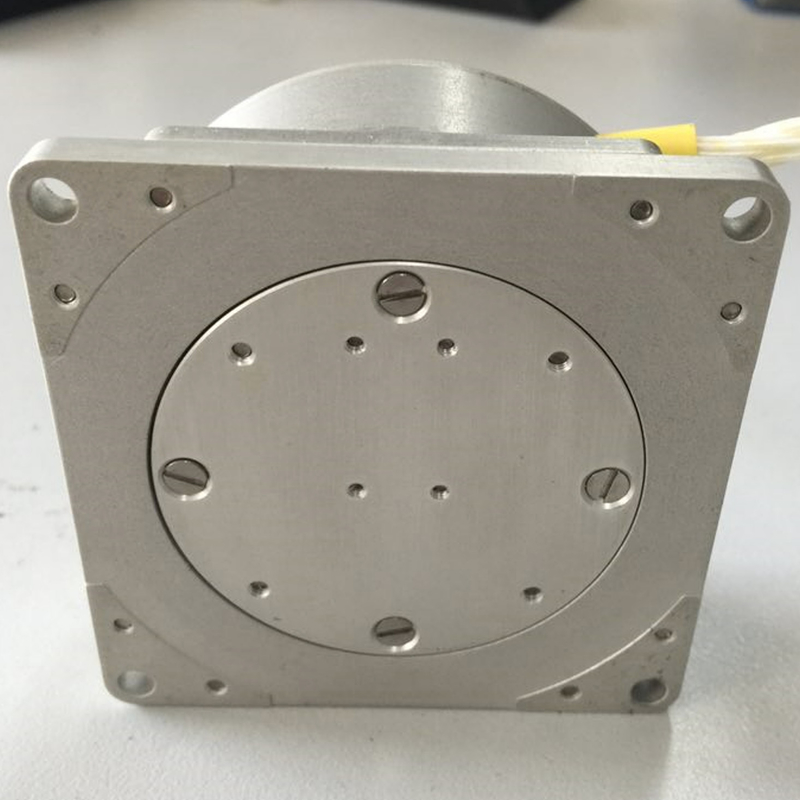

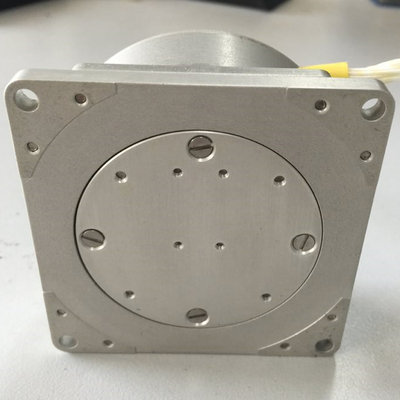

Con quay hồi chuyển sợi quang một trục F98 là thiết bị cảm biến quán tính tỷ lệ góc có độ chính xác cao hoàn toàn ở trạng thái rắn tích hợp ánh sáng, máy móc và điện.Sản phẩm có các đặc điểm của độ chính xác cao và độ tin cậy cao.
Sản phẩm có độ ổn định không thiên vị nhỏ hơn hoặc bằng 0,03 ° / h (10 giây trơn tru), băng thông tần số đáp ứng, nguồn điện DC ± 5V, công suất nhỏ hơn 5W và sử dụng chế độ giao tiếp kỹ thuật số RS422, thuận tiện cho người dùng sử dụng, và là một thiết bị quán tính lý tưởng để thay thế con quay hồi chuyển cơ học truyền thống.
Lĩnh vực ứng dụng: ứng dụng trong hệ thống dẫn đường quán tính độ chính xác cao, hệ thống định vị và định hướng, hệ thống đo lường thái độ, hệ thống ổn định servo, v.v.
Các ứng dụng
● UAV / AUV / Trực thăng ● Vũ khí hạt nhân chiến thuật ● Hàng không và du hành vũ trụ
● Hệ thống định vị tích hợp ● ổn định nền tảng quán tính ● Điều hướng xe
Đặc điểm hiệu suất
| Không. | Tham số | F98-400 | Đơn vị | Nhận xét | ||||||
| 1 | Tỷ lệ góc tối đa | ± 400 | ° / s | |||||||
| 2 | Yếu tố quy mô |
1650000 × (1 ± 10%) |
SP / ° / s | |||||||
| 3 | Hệ số tỷ lệ phi tuyến tính trong nhiệt độ phòng | ≤20 | ppm | @ 25 ℃ |
||||||
| 4 | Hệ số quy mô lặp lại ở nhiệt độ phòng | ≤20 | ppm | @ 25 ℃ | ||||||
| 5 |
Hệ số quy mô lặp lại đầy đủ nhiệt độ
|
≤50 | ppm | -40 ℃ ~ + 70 ℃ | ||||||
| 6 | Độ ổn định thiên vị trong nhiệt độ phòng | ≤0.02 |
10 giây 1σ, ° / h |
@ 25 ℃ | ||||||
| 7 | Độ lặp lại thiên vị ở nhiệt độ phòng | ≤0.01 | 1σ, ° / h | Thiên kiến | ||||||
| số 8 | Độ lặp lại thiên vị ở nhiệt độ tull | ≤0.03 | 1σ, ° / h | -40 ℃ ~ + 70 ℃ | ||||||
| 9 | Độ ổn định thiên vị khi thay đổi nhiệt độ | ≤0.015 |
100s 1σ, ° / h |
0,3 ℃ / phút, -40 ℃ ~ + 70 ℃ | ||||||
| 10 | Đi bộ ngẫu nhiên | ≤0,003 | ° / | |||||||
| 11 | Thời gian kích hoạt | 0 | min | |||||||
| 12 | Giá trị sai lệch trong quá trình rung / trước khi rung / sau khi rung | ≤0.05 | ° / h | |||||||
| 13 | Giá trị sai lệch trước / sau khi rung) | ≤0.05 | ° / h | |||||||
| 14 | Độ nhạy từ tính | ≤0.01 | ° / h / Gs | |||||||
| 15 | Giá trị ngưỡng | ≤0.02 | ° / h | |||||||
| 16 | Rung động |
20Hz ～ 2000Hz
|
Hz / 10 phút | |||||||
| X | Y | Z | ||||||||
|
Rung động quang phổ |
||||||||||
| 17 | Va chạm | 15g (3 lần) | Sóng hình sin nửa / 11ms | |||||||
| ± X | ± Y | ± Z | ||||||||
Kích thước
