Con quay hồi chuyển sợi quang thiên vị thấp F70 con quay hồi chuyển quang có tiếng ồn thấp gyro.pdf
Cảm biến con quay hồi chuyển điều hướng đồng hồ đo tỷ lệ góc độ ổn định thiên vị 0,3 ° / h

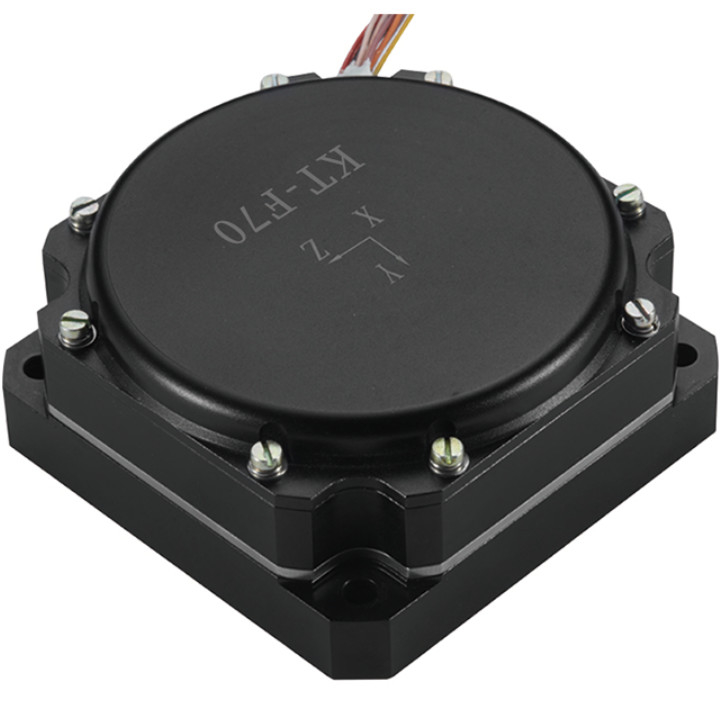

Con quay hồi chuyển sợi quang một trục F70 là thiết bị cảm biến quán tính tốc độ góc trung bình ở trạng thái rắn hoàn toàn tích hợp ánh sáng, máy móc và điện.Sản phẩm có các đặc điểm của độ chính xác cao, kích thước nhỏ, trọng lượng nhẹ, độ tin cậy và hiệu suất chi phí cao.
Độ ổn định không thiên vị của sản phẩm nhỏ hơn hoặc bằng 0,3 ° / h (trơn tru trong 10 giây), băng thông tần số đáp ứng là nguồn cung cấp điện DC ± 5V, công suất nhỏ hơn 4W và phương pháp giao tiếp kỹ thuật số RS422 được áp dụng, thuận tiện cho người dùng sử dụng.Nó là một thiết bị quán tính lý tưởng để thay thế con quay hồi chuyển cơ học truyền thống.
| Dự án | đơn vị | F70-98 |
| Dải đo | º / s | -400 ~ + 400 |
| Độ ổn định thiên về nhiệt độ phòng (º / h, 100 giây, 1σ) | º / h | ≤ 0,012 |
| Độ lặp lại thiên vị ở nhiệt độ cố định (º / h, 100 giây, 1σ) | º / h | ≤ 0,012 |
| Độ lặp lại thiên vị ở nhiệt độ đầy đủ (º / h, 100 giây, 1σ) |
º / h
|
≤ 0,03
|
| Hệ số đi bộ ngẫu nhiên | º / √h | ≤ 0,0025 |
| Yếu tố tỷ lệ | ppm | ≤ 10 |
| Yếu tố quy mô | ppm | ≤ 10 |
| Yếu tố quy mô | ppm | ≤ 10 |
| Thời gian bắt đầu | min | ≤5 |
| băng thông | Hz | ＞ 200 |
| Nguồn cấp | V | -5, + 5 |
| sức mạnh | W | ≤6 |
| Nhiệt độ hoạt động | ℃ | -40 ~ + 65 |
| Nhiệt độ bảo quản | ℃ | -45 ~ + 85 |
| rung động | Hz, g2 / Hz | 20 ～ 2000,0,06 |
| Sốc | g, mili giây | 30,11 |
| Tốc độ làm mới dữ liệu | Hz | 200 ~ 2000 |
| Tốc độ truyền | bps | 115200 ~ 921600 |
| đầu ra | / | Truyền phát (mặc định) / được kích hoạt (tùy chỉnh) |
| Mức giao diện | / | RS-422 |
| Kết nối | / | J30J-15TJL |
| kích thước hình dạng | mm | Φ70 × 32 |
