Con quay hồi chuyển sợi quang thiên vị thấp F70 con quay hồi chuyển quang có tiếng ồn thấp gyro.pdf
ĐIỀU HÒA GYRO CHI PHÍ THẤP CHỨNG NHẬN GYRO CẢM BIẾN HÀNG KHÔNG GYRO CẢM BIẾN GYRO

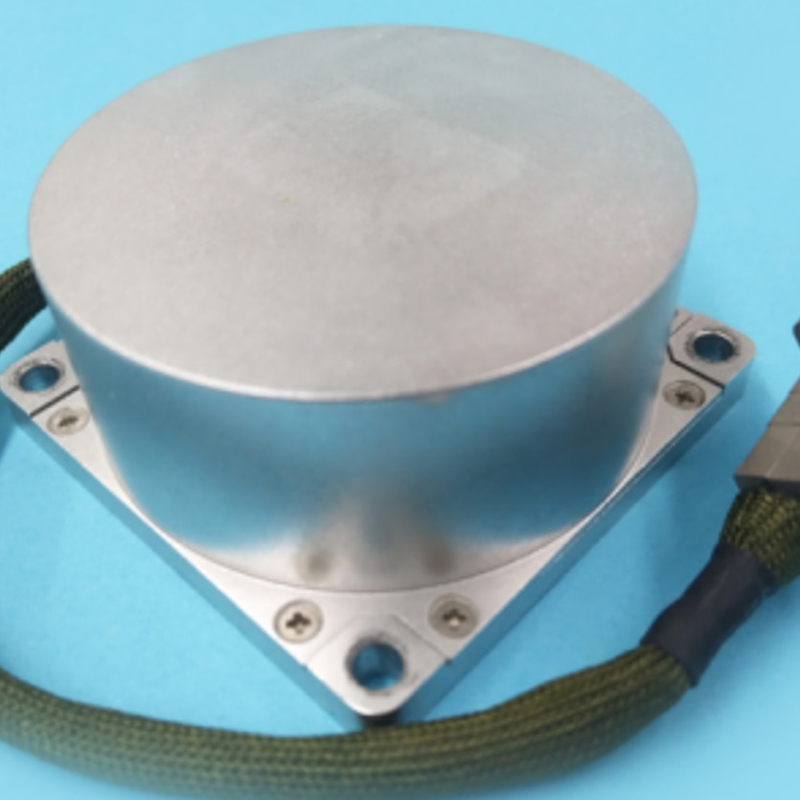

F70 là con quay hồi chuyển sợi quang trục đơn trục quay kỹ thuật số giao thoa kế.Nó là sự thay thế hoàn hảo cho con quay hồi chuyển cơ học truyền thống, có băng thông cao, thời gian kích hoạt ngắn, khả năng chống sốc, chống rung và chi phí hợp lý.F70 FOG sử dụng bộ xử lý tín hiệu kỹ thuật số nhúng.Bộ lọc thích ứng tích hợp làm giảm độ ổn định thiên vị và bước đi ngẫu nhiên theo góc từ 50% -70%, công nghệ không chỉ làm giảm tác động của nhiệt độ mà còn cải thiện đáng kể độ ổn định thiên vị, bước đi ngẫu nhiên theo góc, hệ số tỷ lệ tuyến tính và mạnh mẽ.Độ ổn định thiên vị đặc biệt, bước đi ngẫu nhiên theo góc và khả năng chống va đập khiến nó trở nên lý tưởng cho các ứng dụng quân sự và công nghiệp khác nhau.F70 là cảm biến tốc độ góc được tích hợp ánh sáng, cơ chế và độ lệch tâm.nó dựa trên Sagnac ef fect và công nghệ kiểm tra điều khiển vòng kín.nó kiểm tra, xử lý và phản hồi bởi độ lệch pha p được tạo ra bởi hai ánh sáng truyền đối diện, nhận ra toàn bộ quá trình vòng lặp gần.mặt hàng chủ yếu được cấu tạo bởi đơn vị đường dẫn quang, đơn vị mạch và đơn vị cấu trúc.nó có cấu trúc e đơn giản hơn, không có bộ phận chuyển động, không có bộ phận mòn, khởi động nhanh hơn, khối lượng nhỏ hơn và mềm mại hơn so với con quay hồi chuyển cơ điện tử.Nó có thể được sử dụng rộng rãi trong hệ thống dẫn đường và điều khiển tên lửa, định vị và ngắm bắn của xe tăng và phương tiện chiến đấu, hệ thống theo dõi quang điện tử của tàu
Lĩnh vực ứng dụng: ứng dụng trong hệ thống dẫn đường quán tính có độ chính xác trung bình và cao, hệ thống định vị và định hướng, hệ thống đo lường thái độ, hệ thống ổn định servo, v.v.
| Dự án | đơn vị | F70-98 |
| Dải đo | º / s | -400 ~ + 400 |
| Độ ổn định thiên về nhiệt độ phòng (º / h, 100 giây, 1σ) | º / h | ≤ 0,012 |
| Độ lặp lại thiên vị ở nhiệt độ cố định (º / h, 100 giây, 1σ) | º / h | ≤ 0,012 |
| Độ lặp lại thiên vị ở nhiệt độ đầy đủ (º / h, 100 giây, 1σ) |
º / h
|
≤ 0,03
|
| Hệ số đi bộ ngẫu nhiên | º / √h | ≤ 0,0025 |
| Yếu tố tỷ lệ | ppm | ≤ 10 |
| Yếu tố quy mô | ppm | ≤ 10 |
| Yếu tố quy mô | ppm | ≤ 10 |
| Thời gian bắt đầu | min | ≤5 |
| băng thông | Hz | ＞ 200 |
| Nguồn cấp | V | -5, + 5 |
| sức mạnh | W | ≤6 |
| Nhiệt độ hoạt động | ℃ | -40 ~ + 65 |
| Nhiệt độ bảo quản | ℃ | -45 ~ + 85 |
| rung động | Hz, g2 / Hz | 20 ～ 2000,0,06 |
| Sốc | g, mili giây | 30,11 |
| Tốc độ làm mới dữ liệu | Hz | 200 ~ 2000 |
| Tốc độ truyền | bps | 115200 ~ 921600 |
| đầu ra | / | Truyền phát (mặc định) / được kích hoạt (tùy chỉnh) |
| Mức giao diện | / | RS-422 |
| Kết nối | / | J30J-15TJL |
| kích thước hình dạng | mm | Φ70 × 32 |
