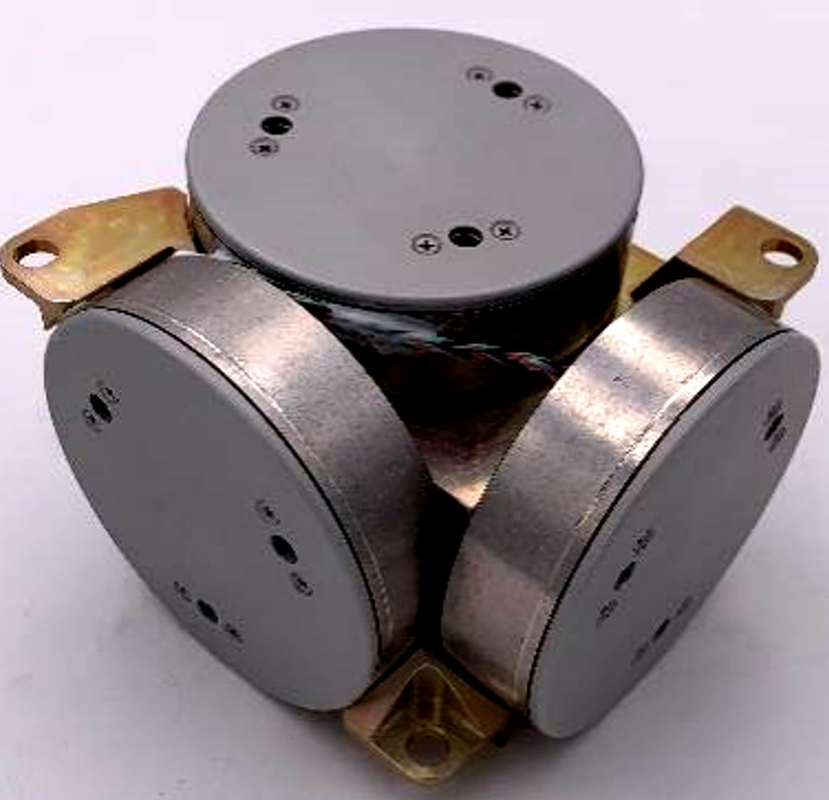

Con quay hồi chuyển quán tính ba trục Con quay hồi chuyển dẫn hướng quán tính 3 trong 1 Con quay hồi chuyển tích hợp FOG
Đặc điểm hiệu suất
Không. | Vật phẩm thử nghiệm | Đơn vị | Yêu cầu kỹ thuật |
1 | Thời gian bắt đầu | min | Chỉ số ổn định thiên vị khi bật nguồn |
2 | Độ ổn định không thiên vị | (°) / h | ≤ 0,05 (làm mịn 10 giây) ≤ 0,015 (làm mịn 100 giây) |
3 | Độ ổn định không thiên vị ở nhiệt độ đầy đủ (nhiệt độ thay đổi 1 ℃ / phút, trung bình 100 giây) | (°) / h | ≤0.08 |
4 | Độ lặp lại không thiên vị | (°) / h | ≤0.015 |
5 | Hệ số đi bộ ngẫu nhiên | (º) / h1 / 2 | ≤0,003 |
6 | Hệ số tỷ lệ phi tuyến tính | ppm | ≤20 |
7 | Yếu tố quy mô bất đối xứng | ppm | ≤5 |
số 8 | Hệ số quy mô lặp lại | ppm | ≤10 |
9 | Hệ số quy mô lặp lại (nhiệt độ đầy đủ) | ppm | ≤50 |
10 | Nhiệt độ hoạt động | ℃ | -40 ~ + 60 |
11 | Nhiệt độ bảo quản | ℃ | -50 ~ + 70 |
12 | Dải động | (°) / s | ± 500 |
13 | Cung cấp hiệu điện thế | V | + 5V |
14 | Tiêu thụ điện năng ở trạng thái ổn định (nhiệt độ đầy đủ) | W | < 4 |
Sản phẩm này là một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo vận tốc góc của sóng mang dọc theo trục nhạy của sản phẩm.Đơn vị cảm biến vận tốc góc của sản phẩm là một vòng sợi quang và một mạch phát hiện vòng kín kỹ thuật số được sử dụng để chiết xuất sự khác biệt về đường quang học của ánh sáng truyền theo chiều kim đồng hồ và ngược chiều kim đồng hồ gây ra bởi vận tốc góc vật lý bên ngoài, được cảm nhận bởi quang vòng sợi quang, Đồng thời, tín hiệu điện áp được chuyển đổi từ tín hiệu chênh lệch đường quang được sử dụng cho phản hồi và điều khiển vòng kín để nhận ra điều chế và giải điều chế của tín hiệu và đạt được mục đích phát hiện tín hiệu vận tốc góc có độ chính xác cao.
