Bàn xoay 1 trục
Created with Pixso.

Mô phỏng chính xác Bảng định vị 2 trục Kích thước 420 X 200mm

Mô phỏng chính xác Bảng định vị 2 trục Kích thước 420 X 200mm

Tên thương hiệu: Firepower
Số mẫu: 2ST520
MOQ: 1
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 10/3 tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Dung tải:
50kg
Kích thước thử nghiệm:
420 x 200mm
FLATNESS:
0,01mm
Giá trị giật mặt bảng:
0,03mm
lỗi lung lay:
± 2 ''
Chế độ làm việc:
Chức vụ
Vòng trượt:
40 vòng
chi tiết đóng gói:
thùng gỗ
Khả năng cung cấp:
10/3 tháng
Làm nổi bật:

Mô phỏng Bảng định vị 2 trục

,

Bảng định vị 2 trục chính xác

,

Bảng định vị 2 trục 420 X 200mm

Mô tả sản phẩm

bảng tỷ lệ trục kép, bảng vị trí trục đôi, bảng mô phỏng chính xác

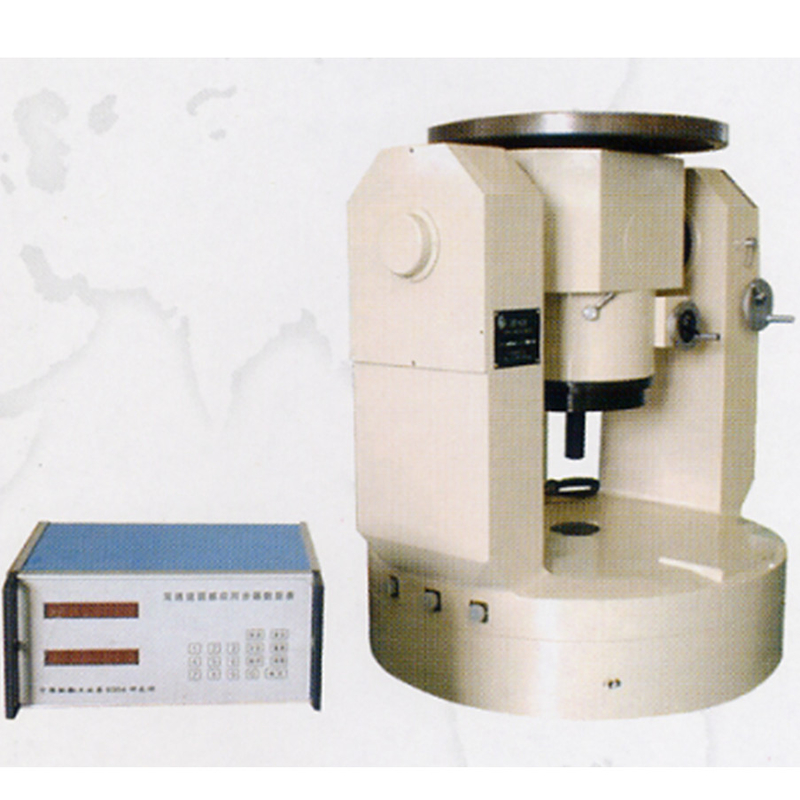

2ST-520 là bàn xoay định vị điều khiển màn hình kỹ thuật số kiểu hướng trục kép.Nó áp dụng cấu trúc cơ học mới để tạo điều kiện thuận lợi cho việc điều chỉnh vi vị trí, nó có độ chính xác cao, ứng dụng rộng rãi, sử dụng thuận tiện, chi phí thấp, v.v. Nó thích hợp cho việc kiểm tra và hiệu chuẩn hệ thống và thiết bị dẫn đường quán tính.



mặt hàng 2ST-520 Hoạt động thủ công trục kép
Dung tải 50kg 40kg
Kích thước đối tượng được thử nghiệm tối đa Ø80 x 240mm Ø420 x 200mm
Đường kính mặt bàn Ø520mm Ø460mm
Độ phẳng của mặt bàn 0,01mm 0,01mm
Giá trị giật mặt bảng 0,03mm 0,03mm
Vật liệu mặt bàn 1cr18Ni9Ti vật đúc
lỗi lung lay

Vòng lặp bên trong: ± 2 ''

Vòng ngoài: ± 3 ''

± 2 ''
Độ vuông góc của trục ± 3 '' ± 3 ''
Phạm vi góc quay

Vòng lặp bên trong: liên tục

Vòng ngoài: ± 90 °

Vòng lặp bên trong: liên tục

Vòng ngoài: ± 90 °

Phạm vi điều chỉnh tiêu đề ± 2 ''
Chế độ làm việc Chức vụ Chức vụ
Trọng lượng cơ thể máy Khoảng 700kg
Kích thước phác thảo Appr 850 x 650 x 900mm
Vòng trượt 40 vòng 8 vòng x 2A
Cổng máy tính RS232 RS232
Độ chính xác của phép đo vị trí góc (vòng trong) ± 4 '' ± 3 ''
Độ chính xác của phép đo vị trí góc (vòng ngoài) ± 5 '' ± 5 ''
Độ phân giải đo vị trí góc (vòng trong) 0,36 '' 0,36 ''
Độ phân giải đo vị trí góc (vòng ngoài) 0,36 '' 0,36 ''
Độ lặp lại của phép đo vị trí góc (vòng lặp bên trong) ± 2 "
Độ lặp lại của phép đo vị trí góc (vòng ngoài) ± 3 "



Mô phỏng chính xác Bảng định vị 2 trục Kích thước 420 X 200mm 0
