Bàn xoay 360 độ 1 trục 40 vòng để thử nghiệm nền tảng điều hướng quán tính

Bàn xoay 360 độ 1 trục 40 vòng để thử nghiệm nền tảng điều hướng quán tính

Tên thương hiệu: Firepower
Số mẫu: ST600
MOQ: 1
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 10/3 tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Dung tải:
30kg
Kích thước thử nghiệm:
Ø380mm
FLATNESS:
0,01 ~ 0,05mm
Giá trị giật mặt bảng:
0,01 ~ 0,05mm
Phạm vi góc quay:
360 độ
Chế độ làm việc:
Chức vụ
Vòng trượt:
40 vòng
chi tiết đóng gói:
thùng gỗ
Khả năng cung cấp:
10/3 tháng
Làm nổi bật:

Bàn xoay 360 độ 1 trục

,

bàn xoay 1 trục 40 vòng

Mô tả sản phẩm

Thử nghiệm kiểm tra vị trí trục đơn của bàn xoay kết hợp nền tảng dẫn hướng quán tính

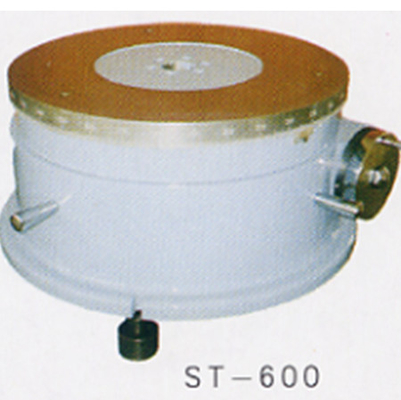

ST-160, ST-380, ST-600 sử dụng cấu trúc cơ khí một trục.ST-160, ST-600 sử dụng ổ đĩa thủ công orm và wormwhcel.Nó chủ yếu được sử dụng để kiểm tra thử nghiệm tổ hợp nền tảng dẫn đường quán tính.



Các thông số kỹ thuật chính

mục ST-160 ST-380 ST-600
Dung tải 10kg 30kg 200kg
Kích thước tối đa của đối tượng được kiểm tra 150x200mm 380x500mm 580x755mm
Kích thước mặt bàn Ø160mm Ø380mm Ø600mm
Độ phẳng của mặt bàn 0,01mm 0,01 ~ 0,05mm 0,05mm
Giá trị giật mặt bảng 0,01mm 0,01 ~ 0,05mm 0,05mm
Khoảng cách giữa mặt bàn và mặt đất 250mm 120mm 250mm
Chế độ hiển thị vị trí góc Đồng hồ hiển thị kỹ thuật số Đường tỷ lệ biểu thị giá trị Vạch chia tỷ lệ ở bốn cạnh của mặt bàn, 0,5 'cho mọi dòng, độ chính xác của vạch chia tỷ lệ 10' '
Phạm vi góc quay 360 ° 4x90 ° bốn trạm 360 °
Chế độ làm việc Chức vụ Chức vụ Chức vụ
Trọng lượng cơ thể máy Appr 30kg Appr 40kg Appr 100kg
Kích thước đường viền thân máy Ứng dụng 350x350x250mm Ứng dụng 420x400x120mm Appr 600x250mm


Chỉ số hiệu suất





mục ST-160 ST-380
Độ chính xác của phép đo vị trí góc ± 3 " ± 5 "
Độ phân giải đo vị trí góc ± 0,36 "
Độ lặp lại của phép đo vị trí góc ± 2 " ± 3 "
