| Tên thương hiệu: | Firepower |
| Số mẫu: | 2TS-320 |
| MOQ: | 1 |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 1000 / tháng |

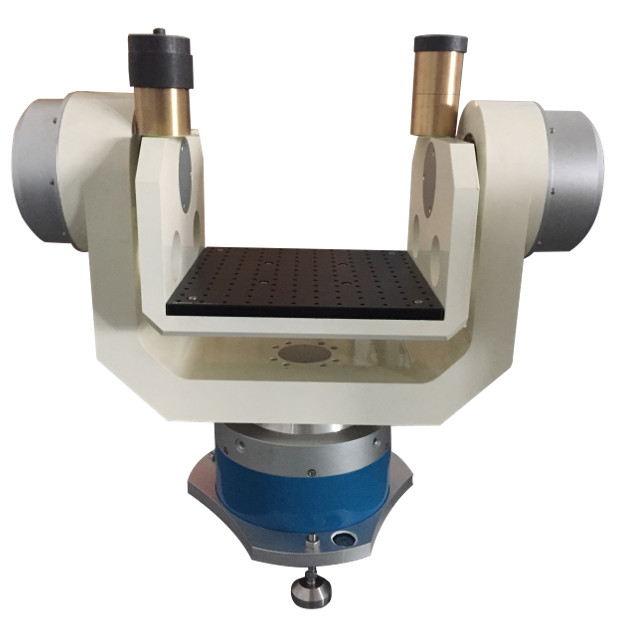

Bàn thử cảm biến định vị chuyển động hai trục máy xoay
I. Sử dụng và chức năng chính
Bàn quay chủ yếu bao gồm một thân máy quay và một hệ thống điều khiển máy quay, áp dụng cấu trúc bàn hình chữ T,và được sử dụng để kiểm tra hiệu suất của thiết bị điều hướng quán tính và hệ thống điều hướng quán tính trong điều kiện tốc độ, vị trí và tương tự.
Chức năng chính:
(5) Phần mềm điều khiển máy tính phía trên có thể chạy bình thường trên nền tảng WIN98, WINXP hoặc WIN2000.
II. Các chỉ số kỹ thuật chính
1. Bàn trên của cơ thể bàn cơ khí
1 Vật liệu trên bàn: thép không gỉ
2 Kích thước bàn và trọng lượng tải tối đa: φ450mm/40kg; φ320mm/20kg
3 Độ phẳng của bàn: 0,02 mm
4 Dòng chảy của mặt cuối bàn: 0,02 mm
5 lỗ vít lắp đặt trên bàn: 25 mm (đường bán kính, 5 lỗ × 8 đường phân phối đều)
2. Vòng xoắn
(1) Tình trạng vị trí
Phạm vi góc: liên tục và vô hạn;
Độ chính xác xoay: ± 2 ′′;
Độ phân giải đo vị trí góc: 0,36 ′′;
Độ chính xác định vị của vị trí góc: ± 3 ′′;
Sự lặp lại vị trí góc: ± 2 ′′;
(2) Tình trạng tỷ lệ
Phạm vi tốc độ: ± 0,001 °/s ~ ± 1000 °/s;
Độ phân giải tốc độ: 0,001 °/s
Độ chính xác và ổn định tốc độ: ω < 1 °/s, 3 × 10-3(1 ° trung bình);
1 °/s ≤ ω < 10 °/s, 3 × 10- 4(trung bình 10 °);
10 °/s ≤ ω, 3 × 10- 5(360 ° trung bình);
(3) Trạng thái lắc
Phạm vi lắc: 0 ° ~ ± 45 °,
Tần số dao động: 0.02Hz ~ 10Hz
Tốc độ gia tốc góc tối đa: 300 °/s2
3Trục độ cao
(1) Tình trạng vị trí
Phạm vi xoay: liên tục và vô hạn;
Độ chính xác xoay: ± 2 ′′;
Độ phân giải vị trí: 0,36 ′′;
Độ chính xác định vị của vị trí góc: ± 3 ′′;
Sự lặp lại vị trí góc: ± 2 ′′;
(2) Tình trạng tỷ lệ
Phạm vi tốc độ: ± 0,001 °/s ~ ± 1000 °/s;
Độ phân giải tốc độ: 0,001 °/s
Độ chính xác và ổn định tốc độ: ω < 1 °/s, 3 × 10-3(1 ° trung bình);
1 °/s ≤ ω < 10 °/s, 3 × 10- 4(trung bình 10 °);
10 °/s ≤ ω, 3 × 10- 5(360 ° trung bình);
(3) Trạng thái lắc
Phạm vi swing: 0 ° ~ ± 30 °, tần số swing: 0.02Hz ~ 5Hz
Tốc độ gia tốc góc tối đa: 300 °/s2
4. Trình thẳng của trục trục chính - trục trục: ± 3 ′′;
5. trục giao nhau của trục chính và trục pitch: φ 0,5mm trong quả bóng nhỏ
6Tốc độ tối đa của liên kết hai trục: 60 °/s;
7. Trình ngang giữa bề mặt phản xạ của ống kính góc phải và trục quay ± 3 ′′
8. Vòng trượt áp dụng vòng 40 (vòng người dùng); : 2A/20 vòng (cặp xoắn dây bảo vệ); 3A/20 vòng (cây không bảo vệ).
9Giá trị thay đổi kháng tiếp xúc tĩnh của vòng trượt ≤ 0,005Ω
Động lực ≤ 0,01Ω
10. Độ tin cậy
1 Thời gian làm việc liên tục là 24h.
2 Thời gian trung bình giữa các lỗi 2000h
3 Máy quay có khả năng tương thích điện từ tốt và đáp ứng các yêu cầu liên quan của GJB151 và 152.
4 Máy quay có chức năng bảo vệ tốc độ quá cao, quá tải, bảo vệ quá dòng, bảo vệ hoạt động sai và bảo vệ tắt điện khẩn cấp.Trong trường hợp mất điện bất thường của tủ điều khiển máy quay hoặc máy tính điều khiển, thân máy quay có thể dừng lại ở vị trí hiện tại mà không bị rung dữ dội.
5 Các thành phần chính phải có chất lượng công nghiệp hoặc quân sự, các thành phần chung phải có chất lượng thương mại,và các thành phần quan trọng phải trải qua sàng lọc lão hóa ở nhiệt độ cao và thấp.
III. Yêu cầu về môi trường sử dụng
1Nguồn cung cấp điện: 220V ± 10% 50Hz 20 A
2. Nhiệt độ môi trường 20 °C ± 5 °C
3Độ ẩm môi trường ≤ 80% RH
4. Cơ sở cách ly rung phổ biến trong môi trường nền tảng
