Máy đo gia tốc uốn thạch anh
Created with Pixso.

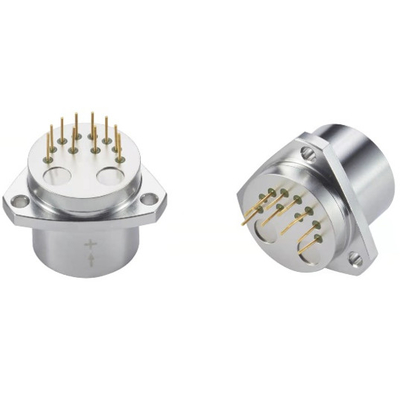

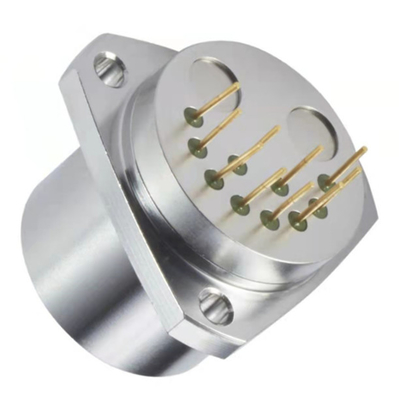

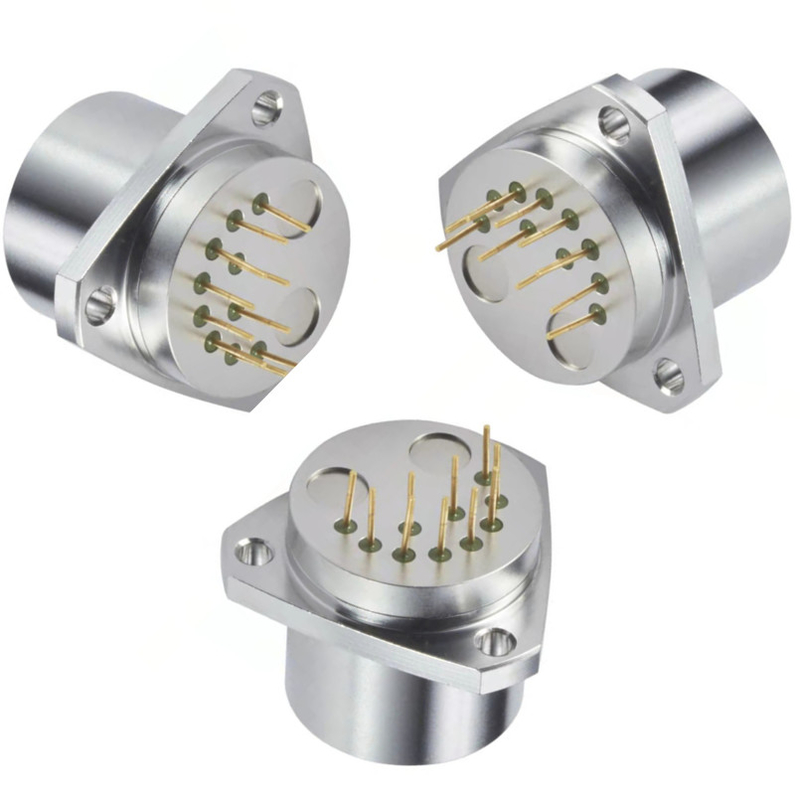

Phạm vi cao 70g Máy gia tốc thạch anh linh hoạt độc đáo với cảm biến nhiệt độ

Phạm vi cao 70g Máy gia tốc thạch anh linh hoạt độc đáo với cảm biến nhiệt độ

Tên thương hiệu: Firepower
Số mẫu: JB2-02
MOQ: 1
giá bán: 600~1190
Điều khoản thanh toán: T / T
Khả năng cung cấp: 500 / tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Phạm vi:
± 70g
Nghị quyết:
5μg
Bias K0 / K1:
≤ (± 1 mg)
Hệ số tỷ lệ kl:
0,8 ~ 1,5 mA / g
Độ lệch thiên hướng Sigma k0 (1σ , một tháng):
≤20 μg
Quyền lực:
± 12 ~ ± 15V
chi tiết đóng gói:
bọt biển / hộp
Khả năng cung cấp:
500 / tháng
Làm nổi bật:

Gia tốc kế thạch anh 70g

,

Gia tốc kế thạch anh có cảm biến nhiệt độ

,

Gia tốc kế thạch anh uốn dẻo dải cao

Mô tả sản phẩm

Cảm biến linh hoạt thạch anh độc đáo Máy đo gia tốc cao (70g) với cảm biến nhiệt độ



Gia tốc kế JB2 sử dụng các cảm biến linh hoạt thạch anh độc đáo.Máy đo gia tốc tầm cao (70g) được thiết kế để đo gia tốc quán tính trong môi trường hàng không vũ trụ, Đây là cảm biến chủ yếu được sử dụng trong các hệ thống dẫn đường quán tính gắn trên máy bay thương mại và quân sự của Trung Quốc. làm cho nó trở thành máy đo gia tốc cấp quán tính có giá trị tốt nhất trên thị trường hiện nay.

JB2 có hệ thống địa chấn Q-flex & khắc-thạch anh-uốn dẻo được cấp bằng sáng chế.Cấu trúc khối lượng bằng thạch anh vô định hình cung cấp độ chệch, hệ số tỷ lệ và khả năng lặp lại liên kết trục tuyệt vời.

Điện tử tích phân phát triển một dòng điện đầu ra tỷ lệ với gia tốc cung cấp cả phép đo gia tốc tĩnh và động.Bằng cách sử dụng điện trở tải đầu ra do khách hàng cung cấp, được điều chỉnh tỷ lệ thích hợp cho phạm vi gia tốc của ứng dụng, dòng điện đầu ra có thể được chuyển đổi thành điện áp.

JB2 cũng bao gồm một cảm biến nhiệt độ bên trong đầu ra hiện tại.Bằng cách áp dụng các thuật toán bù nhiệt độ, độ chệch, hệ số tỷ lệ và hiệu suất lệch trục được cải thiện đáng kể.



Đặc trưng

1. Hiệu suất lặp lại khi bật tuyệt vời

2. Môi trường gồ ghề

3. Đầu ra tương tự

4. Phạm vi điều chỉnh trường

5. Cảm biến nhiệt độ bên trong để bù nhiệt (tùy chọn)

6. Phạm vi cao (70g)





Đặc điểm hiệu suất

Không. Tham số JB2-01 JB2-02
1 phạm vi đo lường ± 70g ± 70g
2 Giá trị ngưỡng 5μg 5μg
3 Giá trị độ lệch k0 / k1 ≤ (± 3 mg) ≤ (± 5 mg)
4 Hệ số tỷ lệ k1 1,3 ± 0,2 mA / g 1,3 ± 0,2 mA / g
5 Hệ số phi tuyến bậc hai K2 ≤ ± 20μg / g2 ≤ ± 30μg / g2
6 0g 4 giờ ổn định ngắn hạn ≤10 μg ≤20 μg
7 1g 4 giờ ổn định ngắn hạn ≤10 ppm ≤20 ppm
số 8 Giá trị độ lệch Độ lặp lại toàn diệnσk0 (1σ, 1 tháng) ≤10 μg ≤30 μg
9 Hệ số thang đo Độ lặp lại toàn diệnσk1 / k1 (1σ, 1 tháng) ≤15ppm ≤30 ppm
10 Hệ số phi tuyến Độ lặp lại toàn diệnσk2 / k1 (1σ, 1 tháng) ≤ ± 10 μg / g2 ≤ ± 20 μg / g2
11 Giá trị độ lệch Hệ số nhiệt độ ≤ ± 20 μg / ℃ ≤ ± 30 μg / ℃
12 Hệ số thang đo Hệ số nhiệt độ ≤ ± 20 ppm / ℃ ≤ ± 30ppm / ℃
13 tiếng ồn (Điện trở lấy mẫu là 840Ω) ≤5mv ≤8.4mv
14 Tần số tự nhiên 400 ~ 800 Hz 400 ~ 800 Hz
15 băng thông 800 ~ 2500 Hz 800 ~ 2500 Hz
16 rung động 5g (20-2000Hz) 5g (20-2000Hz)
17 Sốc 100g, 5ms, 1/2sin 100g, 5ms, 1/2sin
18 Phạm vi đo nhiệt độ hoạt động -40- + 85 ℃ -40- + 85 ℃
19 dải đo nhiệt độ lưu trữ -60- + 120 ℃ -60- + 120 ℃
20 cung cấp năng lượng ± 12 ~ ± 15V ± 12 ~ ± 15V
21 Mức tiêu thụ hiện tại ≤ ± 20mA ≤ ± 20mA
22 Cảm biến Tempe Có và Không có hai loại Có và Không có hai loại
23 kích thước Ф25,4X30mm Ф25,4X30mm
24 trọng lượng ≤80g ≤80g



Các ứng dụng

Đo độ nghiêng và khoan

Hàng không và Vũ trụ

Dụng cụ và thiết bị



Bản vẽ cấu hình và giao diện



Đánh dấu: cảm biến nhiệt độ là AD590, Điểm 10 là công suất cao.Điểm 9 là công suất thấp.Điểm 9 và tiếp đất sử dụng một điện trở bạch kim;giá trị là 1K, hệ số nhiệt nhỏ hơn 5ppm.
