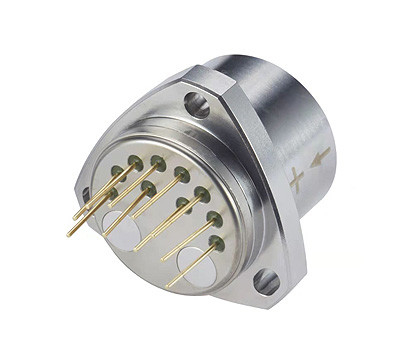

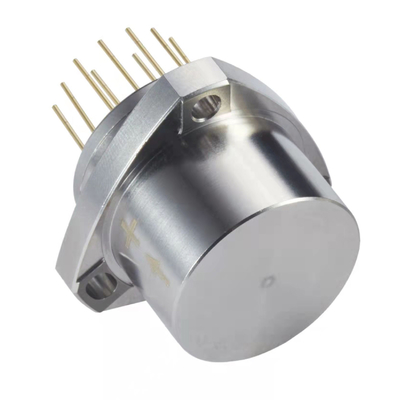

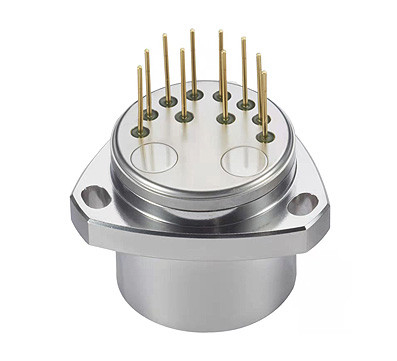

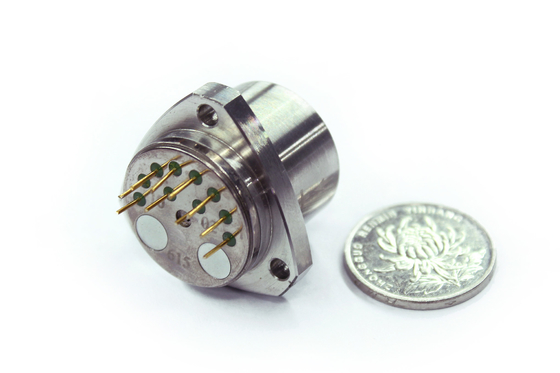

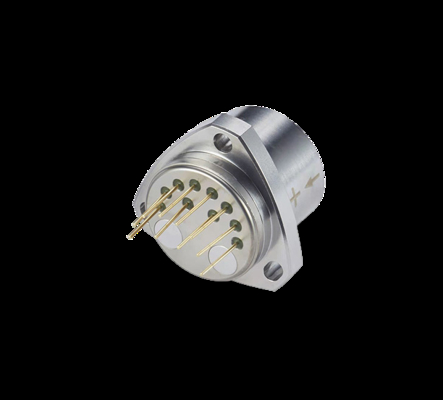

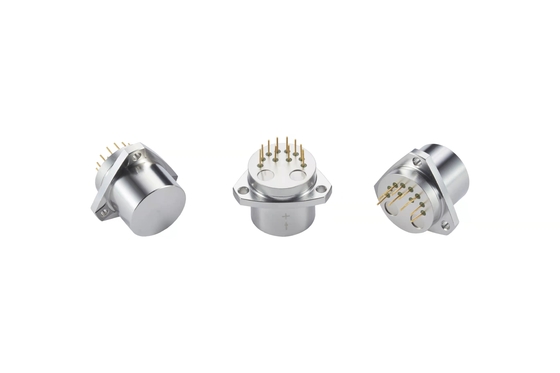

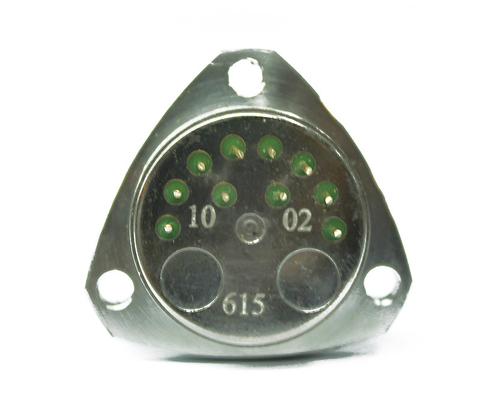

Cảm biến rung động Quartz Accelerometer trục đơn hiệu suất cao cho ngành công nghiệp dầu khí
Bảng giới thiệu sản phẩm
AV1 Series thạch anh linh hoạt Accelerometer là một Accelerometer chính xác cao với sự ổn định lâu dài tuyệt vời, lặp lại, hiệu suất khởi động,khả năng thích nghi với môi trường và độ tin cậy làm cho nó trở thành một máy tăng tốc linh hoạt có hiệu quả về chi phí.
Các dòng đầu ra Accelerometer và lực nhận được là đầu ra tuyến tính, và người dùng có thể chọn kháng cự lấy mẫu thích hợp để đạt được đầu ra chính xác cao nhất.cảm biến Tempe được xây dựng trong, và dòng điện đầu ra thay đổi tuyến tính với nhiệt độ. Người dùng bù đắp giá trị Deviation và yếu tố Scale để giảm hiệu ứng nhiệt độ (tùy chọn).Sản phẩm có thể được sử dụng cho cả hai thử nghiệm tĩnh và động và là một cảm biến rung tiêu chuẩn.
Đặc điểm hiệu suất
| Không, không. | Parameter | AV1-01 |
| 1 | phạm vi đo | ±50g |
| 2 | Giá trị ngưỡng | 5μg |
| 3 | Giá trị lệch k0/k1 | ≤ ± 3 mg |
| 4 | Nhân tố quy mô k1 | 1.3±0.2 mA/g |
| 5 | hệ số phi tuyến tính thứ hai K2 | ≤ ± 20μg /g2 |
| 6 | 0g 4h ổn định ngắn hạn | ≤ 10 μg |
| 7 | 1g 4h ổn định ngắn hạn | ≤ 10 ppm |
| 8 | Giá trị lệch Độ lặp lại toàn diện σk0 (1σ,1 tháng) | ≤ 10 μg |
| 9 | Nhân tố quy mô Lặp lại toàn diệnσk1/k1 (1σ,1 tháng) | ≤15ppm |
| 10 | hệ số phi tuyến tính Khả năng lặp lại toàn diệnσk2/k1 ((1σ,1 tháng) | ≤ ± 10 μg /g2 |
| 11 | Giá trị lệch nhiệt độ | ≤ ± 10 μg /oC |
| 12 | Nhân tố quy mô hệ số nhiệt độ | ≤ ± 20 ppm /oC |
| 13 | tiếng ồn ((Kháng kháng lấy mẫu là 840Ω) | ≤5mv |
| 14 | Tần số tự nhiên | 400~800 Hz |
| 15 | băng thông | 800 ~ 2500 Hz |
| 16 | rung động | 5g ((20-2000Hz) |
| 17 | Sốc | 100g,5ms,1/2sin |
| 18 | Phạm vi đo nhiệt độ hoạt động | -40-+85oC |
| 19 | Phạm vi đo nhiệt độ lưu trữ | -60-+120oC |
| 20 | nguồn cung cấp điện | ±12~±15V |
| 21 | Tiêu thụ hiện tại | ≤ ± 20mA |
| 22 | Cảm biến nhiệt độ | Có và Không hai loại |
| 23 | kích thước | F25.4X30mm |
| 24 | trọng lượng | ≤ 80g |
Sơ đồ phác thảo
Yêu cầu lắp đặt
Bề mặt sườn của cảm biến là bề mặt tham chiếu lắp đặt.
Các biện pháp phòng ngừa
Cảm biến là một bộ phận bị mòn. Xin hãy xử lý nó một cách cẩn thận và không thả hoặc chạm vào nó.Bộ cảm biến phải được đóng gói một cách đáng tin cậy trong quá trình vận chuyển, và phải có không ít hơn 20 mm bọt đệm xung quanh nó, và cảm biến phải được cố định bằng bọt. Khi nhiều cảm biến được đóng gói, đảm bảo rằng chúng không va chạm với nhau.
Trước khi bật điện, kiểm tra hệ thống dây của mỗi chân, không được kết nối sai.
Sản phẩm được lưu trữ trong hộp đóng gói ban đầu trong môi trường khô và thông gió.
Chú ý đến bảo vệ điện tĩnh.
