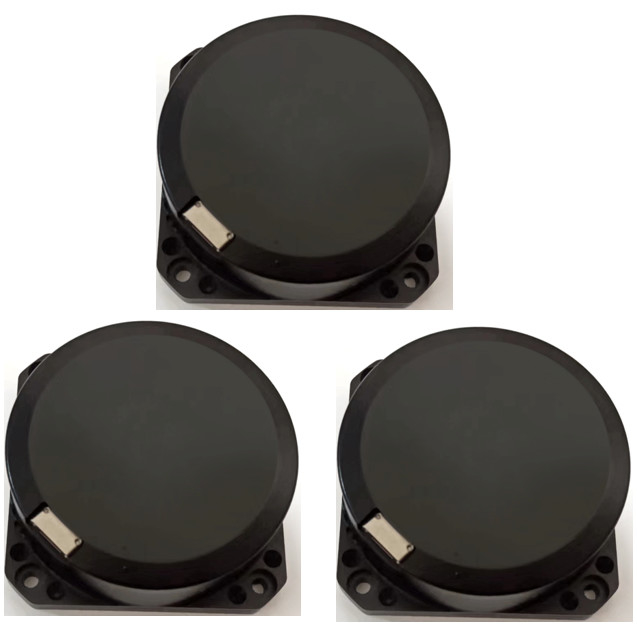

Cảm biến tốc độ góc quán tính, Con quay hồi chuyển hiệu ứng Sagnac quang vòng kín

Cảm biến tốc độ góc quán tính, Con quay hồi chuyển hiệu ứng Sagnac quang vòng kín

Tên thương hiệu: Firepower
Số mẫu: F98B
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 200/THÁNG
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Kích thước:
98×98×35mm
Thời gian bắt đầu:
≤3 phút
ổn định sai lệch bằng không:
≤0,02°/h
Độ lặp lại không sai lệch:
≤0,02°/h
Hệ số đi bộ ngẫu nhiên:
≤0,001º/h1/2
Hệ số tỷ lệ phi tuyến tính:
≤20ppm
chi tiết đóng gói:
Miếng bọt biển + hộp
Khả năng cung cấp:
200/THÁNG
Làm nổi bật:

Cảm biến tốc độ góc hiệu ứng Sagnac

,

Cảm biến con quay hồi chuyển 20ppm

,

Con quay hồi chuyển hiệu ứng Sagnac quang học

Mô tả sản phẩm

Cảm biến tốc độ góc quán tính Cảm biến con quay hồi chuyển hiệu ứng Sagnac quang học Cảm biến con quay hồi chuyển vòng kín



Sản phẩm này là một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tốc độ góc của sóng mang dọc theo trục nhạy cảm của sản phẩm.Bộ phận cảm biến tốc độ góc của sản phẩm là vòng sợi quang, mạch phát hiện vòng kín kỹ thuật số được sử dụng để trích xuất sự khác biệt đường quang của ánh sáng truyền theo chiều kim đồng hồ và ngược chiều kim đồng hồ do tốc độ góc vật lý bên ngoài gây ra và được cảm nhận bởi vòng sợi quang, và trong khi đó, tín hiệu chênh lệch đường quang được chuyển đổi thành tín hiệu điện áp để điều khiển và phản hồi vòng kín, để thực hiện điều chế và giải điều chế tín hiệu, đồng thời đạt được mục đích phát hiện tín hiệu tốc độ góc có độ chính xác cao.



Số seri mục kiểm tra Bài học Yêu cầu kỹ thuật
1 Kích thước tổng thể mm 98×98×35
2 Thời gian bắt đầu tối thiểu ≤3
3

Độ ổn định không sai lệch

(làm mịn 10 giây, 1σ)

º/h ≤0,02
4 Độ lặp lại không sai lệch º/h ≤0,02
5 Hệ số đi bộ ngẫu nhiên º/h1/2 ≤0,001
6 Hệ số tỷ lệ phi tuyến tính ppm ≤20
7 Độ lặp lại hệ số tỷ lệ ppm ≤20
số 8 Nhiệt độ hoạt động -40~+60
9 Nhiệt độ bảo quản -50~+70
10 dải động (°)/s ±300
11 Cung cấp hiệu điện thế V +5V
12 Tiêu thụ điện năng ở trạng thái ổn định W <4

Kích thước

Kích thước tổng thể (mm): (98 ± 0,1) × (98 ± 0,1) × (35 ± 0,1) (L × W × H);

Kích thước lắp đặt (mm): (80 ± 0,1) × (80 ± 0,1) (L × W), Φ5,4mm × 4

Cảm biến tốc độ góc quán tính, Con quay hồi chuyển hiệu ứng Sagnac quang vòng kín 0

Giao diện kết nối điện



số điểm

Sự định nghĩa

Nhận xét

1,9 +5V đầu vào nguồn điện
2,10 GND nối đất
5 RXD+ Phân loại và sửa lỗi con quay hồi chuyển
13 RXD- Gyro khác biệt cổng tiêu cực
6 TXD+ Đầu ra vi sai con quay hồi chuyển tích cực
14 TXD+ Đầu ra vi sai con quay âm
3,4,7,8,11,12,15 —— Để dành
