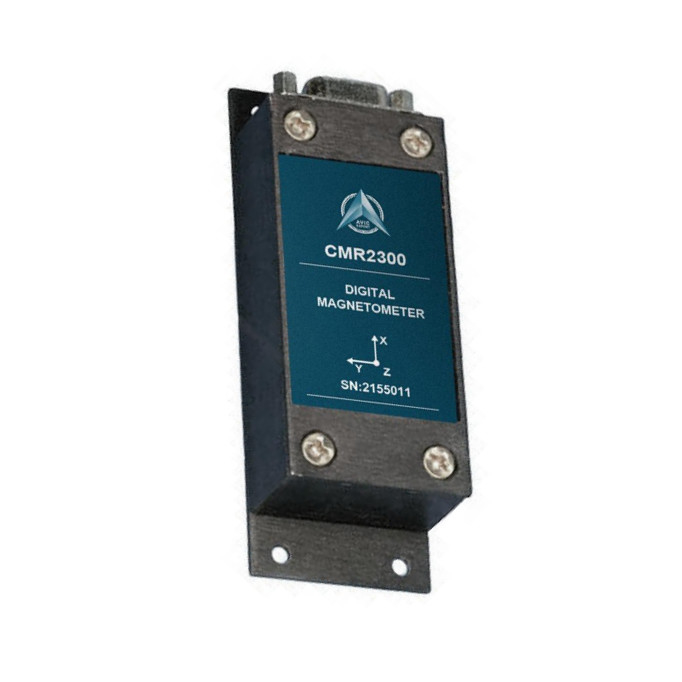

Cảm biến từ tính phía Bắc Từ kế 3 trục Góc nghiêng tuyệt đối Chính xác

Cảm biến từ tính phía Bắc Từ kế 3 trục Góc nghiêng tuyệt đối Chính xác

Tên thương hiệu: Firepower
Số mẫu: CMR2300
MOQ: 1
giá bán: 1300~1500
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 1000 mỗi tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Phạm vi:
+/-2 gauss
Nghị quyết:
67 m gauss
lỗi trễ:
0,01%FS
tăng lỗi:
0,05%FS
lỗi bù:
0,01%FS
Trọng lượng:
98g
Phạm vi đo:
+/-2 gauss
chi tiết đóng gói:
Hộp
Khả năng cung cấp:
1000 mỗi tháng
Làm nổi bật:

Từ kế la bàn 3 trục

,

Từ kế 3 trục điều hướng

,

Máy đo từ góc Yaw

Mô tả sản phẩm

Cảm biến Bắc từ tính Máy đo góc nghiêng tuyệt đối 3 trục Máy đo góc nghiêng từ tính chính xác





▶ ỨNG DỤNG • Tham khảo thái độ

• La bàn & Điều hướng

• Phát hiện giao thông và phương tiện

• Phát hiện bất thường

• Thiết bị thí nghiệm

• Hệ thống an ninh



Sự chỉ rõ

Đặc trưng Điều kiện tối thiểu tối đa Các đơn vị
Nguồn cấp
Cung cấp hiệu điện thế Chân 9 được tham chiếu đến Chân 5 (Mặt đất) 6,5   15 vôn
Nguồn cung hiện tại Vcung = 15V.Với S/R= Bật   27 35 mA
Nhiệt độ
Điều hành môi trường xung quanh -40   +85
Kho Môi trường xung quanh, không thiên vị -55   125
trường nam châm
Phạm vi Toàn thang đo (FS), Tổng số trường được áp dụng -2   +2 gauss
Nghị quyết Trường được áp dụng để thay đổi đầu ra 67     gauss siêu nhỏ
Sự chính xác RSS của tất cả các lỗi@+25℃
±1 gaus
±2 gaus

0,01
1

0,52
2

%FS
%FS
Lỗi gần đây Đường thẳng phù hợp nhất@+25℃
±1 gaus
±2 gaus

0,1
1

0,5
2

%FS
%FS
Lỗi trễ 3 lần quét ngang ±2gauss@+25°℃   0,01 0,02 %FS
Lỗi lặp lại 3 lần quét ngang+2gauss@+25°C   0,05 0,10 %FS
Tăng tiền lãi Trường ứng dụng cho Zero Reading   0,05 0,10 %FS
Sai số bù trừ Trường ứng dụng cho Zero Reading   0,01 0,03 %FS
Nhiệt độ
Tác dụng
Hệ số tăng   -600
±114
  trang/phút/"C
hiệu quả cung cấp điện Từ +6 đến +15V với 1 gauss Trường ứng dụng   150   ppm/V
Cơ khí
Cân nặng Chỉ PCB
PCB và Vỏ không có mặt bích
PCB và vỏ bọc mặt bích
  28
94
98
  gam
Rung động Điều hành
5 đến 10Hz trong 2 giờ
10Hz đến 2kHz trong 30 phút

10
2.0



mm
g




MÁY ĐO TỪ KỸ THUẬT SỐ CMR2300(1).pdf


Kích thước PCB và PINOUT



MÁY ĐO TỪ KỸ THUẬT SỐ CMR2300(1).pdf
