Chi tiết sản phẩm

Created with Pixso. Trang chủ Created with Pixso. các sản phẩm Created with Pixso.
con quay hồi chuyển sợi quang
Created with Pixso.

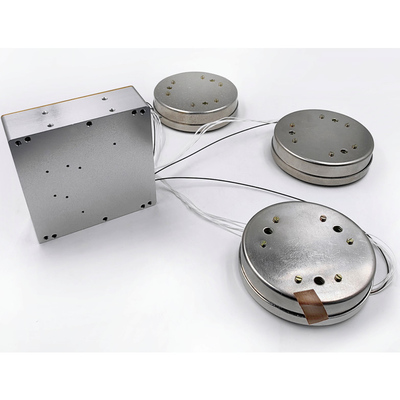

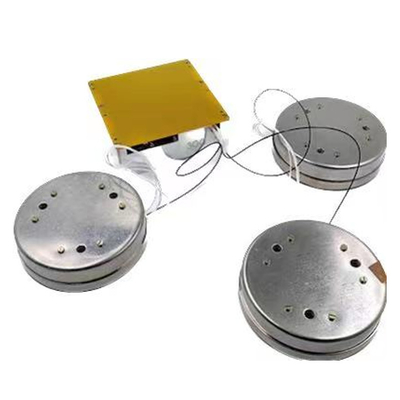

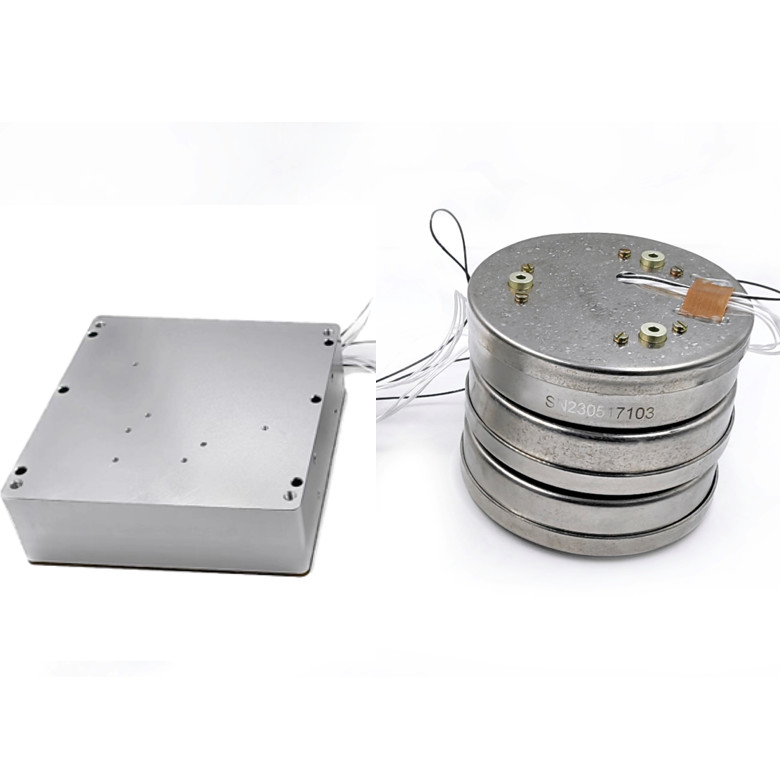

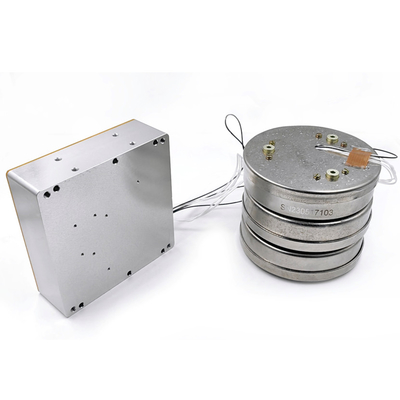

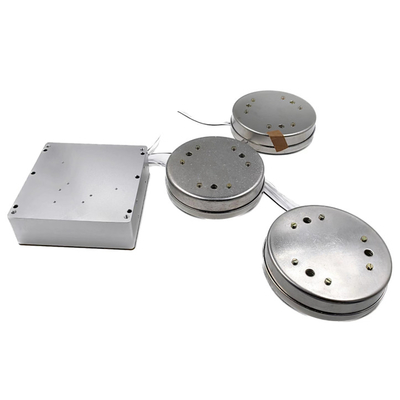

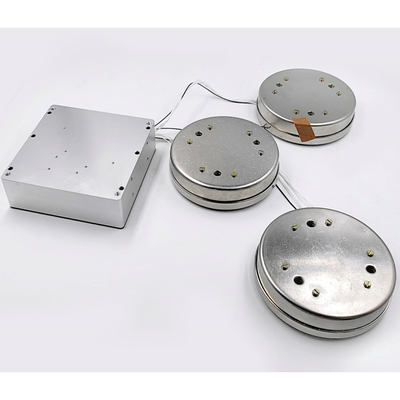

Con quay hồi chuyển sợi quang ba trục Con quay hồi chuyển sợi ba trục với bảng thu thập dữ liệu

Con quay hồi chuyển sợi quang ba trục Con quay hồi chuyển sợi ba trục với bảng thu thập dữ liệu

Tên thương hiệu: Firepower
Số mẫu: 30g
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 50/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
Military standard
Dải đo:
±300º/giây
Độ ổn định sai lệch bằng 0 ở nhiệt độ phòng (làm mịn 100 giây, 1σ):
≤0,01º/h
Độ lặp lại không sai lệch:
≤0,1º/h
Hệ số đi bộ ngẫu nhiên:
≤0,001º/h1/2
Độ lặp lại hệ số tỷ lệ:
≤100ppm
Nhiệt độ hoạt động:
-40~+60℃
Cung cấp hiệu điện thế:
+5V
băng thông:
>200Hz
Mức tiêu thụ điện ở trạng thái ổn định:
≤7W
Thời gian bắt đầu:
1 phút
chi tiết đóng gói:
Miếng bọt biển + hộp
Khả năng cung cấp:
50/tháng
Làm nổi bật:

Con quay hồi chuyển sợi quang ba trục

,

Con quay hồi chuyển sợi quang với bảng thu thập dữ liệu

,

Con quay hồi chuyển sợi quang ba trục

Mô tả sản phẩm

Con quay hồi chuyển sợi quang ba trục Con quay hồi chuyển sợi ba trục với bảng thu thập dữ liệu



Sản phẩm này là một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tốc độ góc của sóng mang dọc theo trục nhạy cảm của sản phẩm.Đơn vị cảm biến tốc độ góc của sản phẩm là vòng sợi quang, mạch phát hiện vòng kín kỹ thuật số được sử dụng để trích xuất sự khác biệt đường quang của ánh sáng truyền theo chiều kim đồng hồ và ngược chiều kim đồng hồ do tốc độ góc vật lý bên ngoài gây ra và được cảm nhận bởi vòng sợi quang, đồng thời , tín hiệu điện áp được chuyển đổi từ tín hiệu chênh lệch đường quang phải chịu phản hồi và điều khiển vòng kín, để thực hiện điều chế và giải điều chế tín hiệu, đồng thời đạt được mục đích phát hiện tín hiệu tốc độ góc có độ chính xác cao.

Sản phẩm này bao gồm một bộ cảm biến vận tốc góc quang học và một bộ phát hiện tín hiệu, đồng thời cung cấp thông tin về mức tăng góc ba trục và nhiệt độ bên trong.

Các sản phẩm này chủ yếu phù hợp với các hệ thống điều hướng quán tính có độ chính xác cao, hệ thống định vị và định hướng và các ứng dụng khác.





Kích thước tổng thể của hộp mạch (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (L × W × H);

Kích thước của bộ cảm biến sợi quang (mm): Ф92 × 27;

Kích thước lắp đặt hộp mạch (mm): (88 ± 0,1) × (84 ± 0,1) (L × W), Φ4mm × 4;

Kích thước lắp đặt của bộ cảm biến sợi quang:

Chẳng hạn như Hình.2 Sơ đồ lắp đặt bộ cảm biếnNhư hình minh họa.



Đặc điểm hiệu suất







Số seri mục kiểm tra Đơn vị Yêu cầu kỹ thuật
1 Phạm vi đo º/s ±300
2

Độ ổn định không thiên vị ở nhiệt độ phòng

(Làm mịn 100 giây, 1σ)

º/h ≤0,01
3 Độ lặp lại không sai lệch º/h ≤0,01
4 Hệ số đi bộ ngẫu nhiên º/h1/2 ≤0,001
5 Độ lặp lại hệ số tỷ lệ ppm ≤100
6 Nhiệt độ hoạt động -40~+60
7 Nhiệt độ bảo quản -50~+70
số 8 Cung cấp hiệu điện thế V +5V
9 Băng thông Hz >200
10 Mức tiêu thụ điện ở trạng thái ổn định W ≤7
11 Thời gian bắt đầu tối thiểu 1
12 Khởi động tiêu thụ điện năng tức thời W ≤ 10 (trong vòng 3 giây sau khi bật nguồn)




kích thước

Con quay hồi chuyển sợi quang ba trục Con quay hồi chuyển sợi ba trục với bảng thu thập dữ liệu 0
