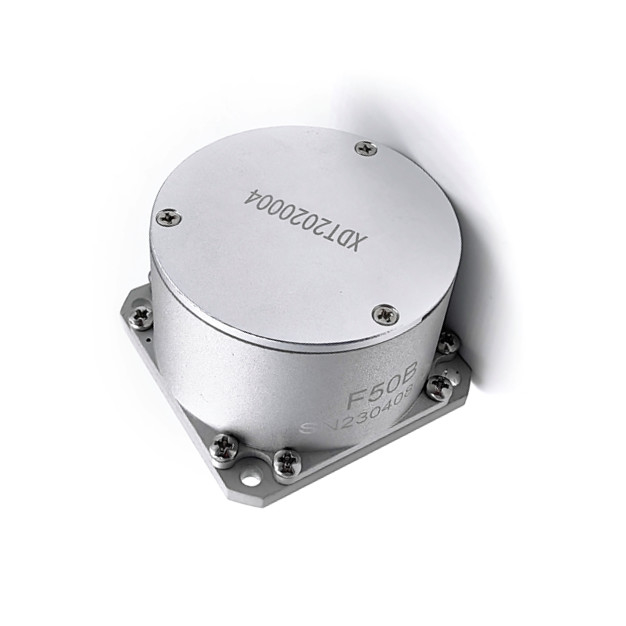

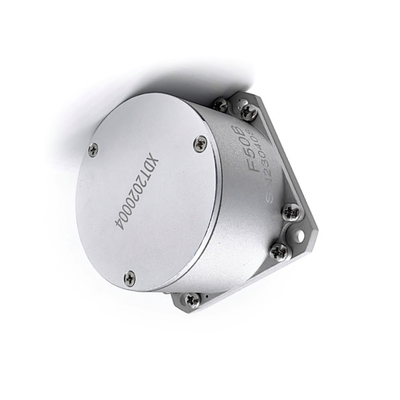

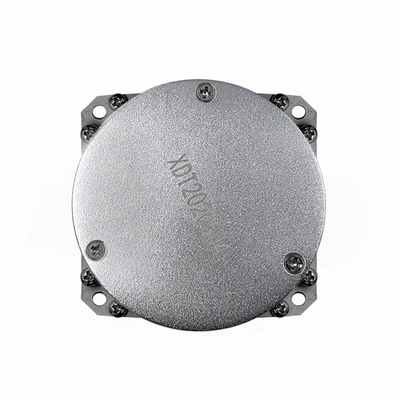

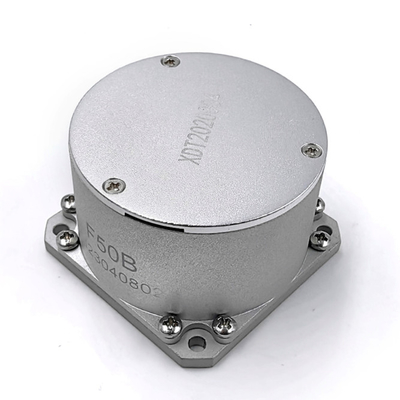

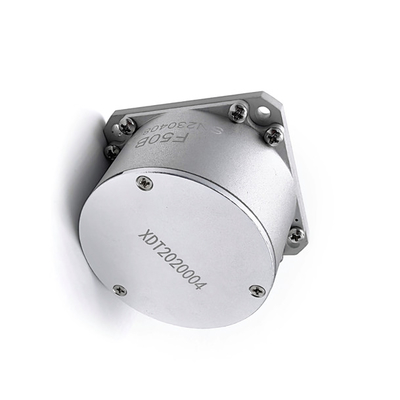

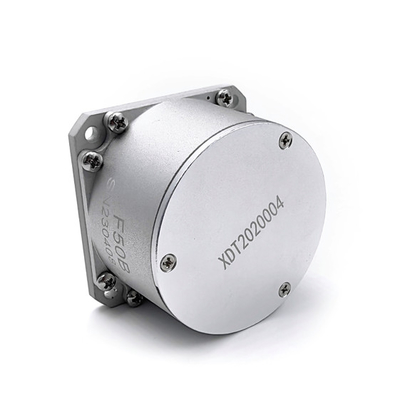

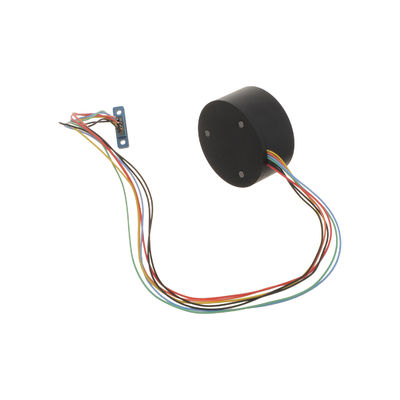

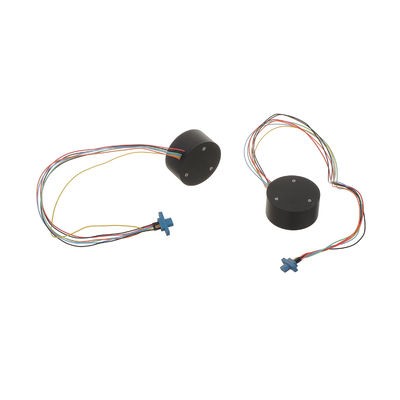

Hàng không Sợi quang Gyro đường kính 50mm Sương mù

Nhà máy cung cấp sợi quang Gyro đường kính 50mm FOG

Chỉ số hiệu suất:

1 Nhân tố quy mô

Tính không tuyến tính của hệ số thang đo ở nhiệt độ phòng: < 100 ppm

Tỷ lệ lặp lại của hệ số thang đo nhiệt độ bình thường: < 100 ppm (1σ).

2 Tính ổn định không thiên vị

Tính ổn định không thiên vị ở nhiệt độ phòng:

F50A: < 0,1 °/H (1σ) 10s kết quả thử 1H trơn tru

F50 B: < 0,2 °/H (1σ) 10s kết quả thử nghiệm 1H trơn tru

3 Khả năng lặp lại không thiên vị

Khả năng lặp lại ở nhiệt độ bình thường không thiên vị:

F50A: < 0,2 °/H (1σ) 6 tính toán dữ liệu thử nghiệm

F50 B: < 0,3 °/H (1σ) 6 tính toán dữ liệu thử nghiệm

Phạm vi hoạt động nhiệt độ đầy đủ:

F50A: < 0,5 °/H (sự khác biệt nhiệt độ cực toàn)

F50 B: < 0,6 °/H (sự khác biệt giới hạn nhiệt độ đầy đủ)

4 Đi bộ ngẫu nhiên

Ít hơn 0,02 °/

5 Dải băng thông

Hơn 200Hz

6 Thời gian khởi tạo

Ít hơn 5S

7 Phạm vi động

± 300°/s

Khả năng thích nghi với môi trường:

3.1 Nhiệt độ hoạt động

-45°C+60°C

3.2 Nhiệt độ lưu trữ

-55°C+75°C.

Tác động

100g (11 ms), 3 lần liên tiếp, theo ba hướng.

Vibration (sự rung động)

(A) Các đường quang phổ được quét ngẫu nhiên:

20~80Hz:3dB/oct

80 ~ 350 Hz:0.04/Hz

350~2000Hz:-3dB/oct

(B) 3 phút cho mỗi ba hướng, kính quay trong trạng thái hoạt động trong quá trình thử nghiệm rung động, và sự thay đổi trung bình của độ lệch bằng không trước, trong và sau rung động là ≤ 0.5 °/h.

Truyền thông

Khi sử dụng giao diện liên lạc hàng loạt RS-422 tiêu chuẩn, giao thức có thể được điều chỉnh theo yêu cầu.

Giao diện phần cứng: tốc độ baud là 614.4kbps. Định dạng giao tiếp là 11 bit dữ liệu mỗi khung hình, bao gồm 1 bit bắt đầu, 8 bit dữ liệu, 1 bit ngang và 1 bit dừng. Thời gian cập nhật dữ liệu là 0.5ms.

Giao tiếp phần mềm:

Dữ liệu hợp lệ của Gyro là 32 bit (32 bit chữ ký số nguyên). Các gói dữ liệu truyền 7 byte dữ liệu tổng cộng: byte đầu tiên là tiêu đề khung 80H; Byte 2 đến 6 là dữ liệu gyro;Bytes thứ 7 là một bit kiểm tra (bits kiểm tra là một độc quyền hoặc giá trị của dữ liệu của byte thứ 2 đến thứ 6).

Định dạng dữ liệu:

Byte đầu tiên (bộ tiêu đề khung hình) là 80H:

Byte thứ hai là dữ liệu gyro D6 ~ D0:

Byte thứ ba là dữ liệu gyro D13 đến D7:

Byte thứ tư là dữ liệu gyro D20 ~ D14:

Byte thứ 5 là dữ liệu gyro D27 ~ D21:

Byte thứ 6 là dữ liệu gyro D31 ~ D28:

Byte thứ 7 (check bit) là độc quyền hoặc (XOR) của byte thứ 2 đến thứ 6 của dữ liệu.

Cấu trúc
