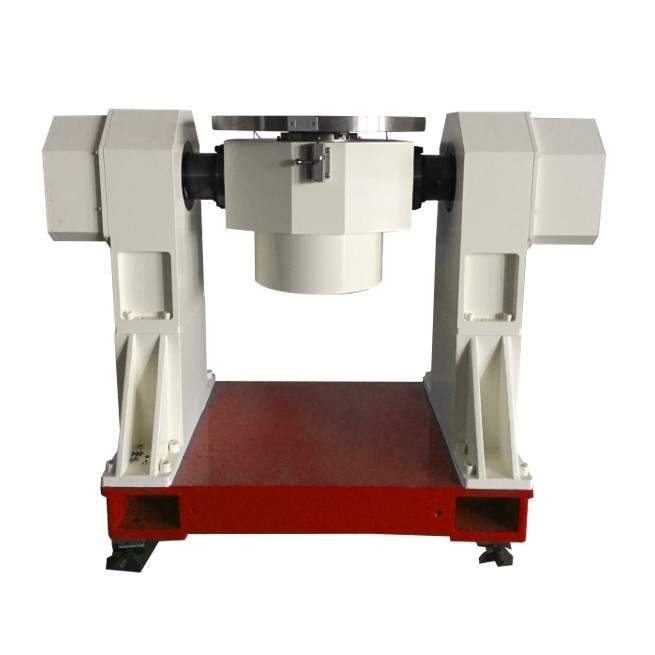

Đàn quay hai trục chính xác cho hiệu chuẩn IMU / INS Gyro / Accelerometer

Gyro/AccelerometerIMU/INS Calibration chính xác hai trục bàn xoay

I. Sử dụng và chức năng chính

Bàn quay là một thiết bị thử nghiệm cấu trúc kiểu bàn được sản xuất bởi công ty chúng tôi, có thể được sử dụng để phát hiện và thử nghiệm của đơn vị đo quán tính,và cũng có thể được sử dụng để hiệu chuẩn và đo góc xoay hai chiều của các dụng cụ khác.

Các chức năng chính là:

1. góc quay chính xác của vòng trong và vòng ngoài và góc hiển thị;

2- Chức năng điều chỉnh ngang;

3. Đặt và nhắm vào vị trí lắp đặt;

4. Vòng cân trên cơ thể bàn cơ khí nhận ra các chỉ định góc sơ bộ;

5. Cơ thể bàn cơ học sử dụng bánh xe tay và tay cầm để thực hiện chỉ mục thủ công;

6Các trục vòng trong và trục vòng ngoài có chức năng khóa cơ học;

7. Hộp điện hiển thị kỹ thuật số có giao diện RS232.

II. Các chỉ số kỹ thuật chính

1- Kích thước tổng thể: cơ thể bàn 900mm (750mm (900mm).

Tổng trọng lượng: khoảng 650 kg.

3. Bàn trên của cơ thể bàn cơ khí

(1) Vật liệu trên bàn: HT250

(2) Kích thước bàn (có thể tùy chỉnh): (450mm/ (320mm.

(3) Độ phẳng của bàn: 0,02 mm.

(4) Runout của mặt bàn: 0,03 mm.

(5) Mô hình lắp đặt tải bàn: phân phối đồng đều các rãnh hình "M" hình T.

(6) Khả năng mang: trọng lượng tải không được ít hơn 50 kg; chiều cao tải không được lớn hơn 200 mm.

4. trục nhẫn bên trong

(1) Phạm vi góc: liên tục và vô hạn

(2) Lỗi xoay nghiêng: ± 1,5 (

(3) Độ chính xác đo vị trí góc: ± 3 (

(4) Độ phân giải màn hình: 0,36 (

(5) Khả năng lặp lại của phép đo vị trí góc: 2 (

(6) Hiển thị: 0 ~ 359.9999 °

5. trục vòng tròn ngoài

(1) Phạm vi góc;

(2) Lỗi xoay nghiêng: ± 2 (

(3) Độ chính xác đo vị trí góc: ± 5 (

(4) Độ phân giải màn hình: 0,36 (

(5) Khả năng lặp lại của phép đo vị trí góc: 2 (

(6) Chế độ hiển thị: 0-359.9999 °;

6- Lỗi thẳng đứng của hai trục: ± 5 (

7Phạm vi điều chỉnh ngang: (2

8Độ chính xác điều chỉnh ngang: 3

Điều kiện sử dụng

Nhiệt độ môi trường: 20 °C (5 °C)

2Độ ẩm tương đối 80% RH.

3. Bàn quay được đặt trên nền tảng cách ly rung động.

4Dòng không khí trong phòng thí nghiệm máy quay là ổn định, không có nhiễu điện từ, và không có rung động mạnh mẽ và tác động xung quanh.

5Kháng cách nhiệt: Kháng cách nhiệt giữa các điểm cô lập và giữa các điểm cô lập và vỏ không được ít hơn 20 M ().
