Chi tiết sản phẩm

Created with Pixso. Trang chủ Created with Pixso. các sản phẩm Created with Pixso.
Con quay gia tốc kế IMU
Created with Pixso.

Đơn vị đo quán tính 6 trục nhẹ Accelerometer Gyroscope Sensor cho Drone

Đơn vị đo quán tính 6 trục nhẹ Accelerometer Gyroscope Sensor cho Drone

Tên thương hiệu: Firepower
Số mẫu: IMU103
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: L/C,T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
phạm vi con quay hồi chuyển:
±500°/giây
con quay hồi chuyển Độ ổn định không thiên vị:
1°/giờ
Phạm vi Acc:
±16g
Ổn định thiên vị gia tốc kế:
0,07 mg (ALLAN)
Phương thức giao tiếp:
SPI/UART/CÓ THỂ 1 kênh
băng thông:
150HZ
Trọng lượng:
≤40g
Cấu trúc:
30mm*30mm*16mm
chi tiết đóng gói:
miếng bọt biển/hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

Bộ cảm biến gyroscope Accelerometer nhẹ

,

Bộ cảm biến máy bay không người lái

,

Inertial Measurement Unit Accelerometer Gyroscope Sensor

Mô tả sản phẩm

Đơn vị đo quán tính Động cơ tăng tốc Máy quay cảm biến 6 trục cho máy bay không người lái Giá thấp



Mô tả sản phẩm



IMU có độ tin cậy cao và khả năng thích nghi môi trường mạnh mẽ. Bằng cách kết hợp các phần mềm khác nhau, sản phẩm có thể được sử dụng rộng rãi trong lái xe thông minh, UAV chiến thuật và công nghiệp,Súng thông minh, tìm kiếm, truyền thông di động, lập bản đồ, nền tảng ổn định và các lĩnh vực khác.


1. Máy quay số ba trục:
1Phạm vi đo động:± 500o/s
②. Sự ổn định không thiên vị: 1°/h
2. Triaxial số gia tốc:
Phạm vi đo động: ± 16 g
2 Tính ổn định không thiên vị: 0, 07 mg (ALLAN);
3Độ tin cậy cao: MTBF > 20000h;
4. Độ chính xác được đảm bảo trong phạm vi nhiệt độ đầy đủ (-40 oC ~ 70 oC):
thuật toán hiệu chỉnh nhiệt độ và bù đắp hiệu suất cao tích hợp;
5- Phù hợp với các điều kiện rung động mạnh;
6. Giao diện 1 kênh UART, 1 kênh SPI, 1 kênh CAN
.



Các thông số kỹ thuật

Mô hình
IMU115
IMU103
IMU109
Trục số.

6 trục
6 trục
6 trục







Gyro
Phạm vi / o / s
*±250 /±500



± 500

*±250 /±500



Không ổn định Bias / Allan, o/h
≤8.0
≤ 1
≤ 3,5 ~ 4.5
Sự ổn định của Bias ở nhiệt độ đầy đủ. /10s/o/h
≤13
≤2.5

≤ 6,0 ~ 8.0



Phạm vi Bias / o / s
± 0.15
± 0.03
± 0.1
Bias thay đổi trong nhiệt độ đầy đủ. / o / s
± 0.08
± 0.01
± 0.1
Độ chính xác của yếu tố quy mô / %
0.2
0.15
0.15
Không tuyến tính của yếu tố quy mô /% FS
0.02
0.005
0.015
băng thông /Hz
150
150
150






Acc.
Phạm vi / g
* 4 / 16
16
* 4 / 16
Độ ổn định Bias / Allan / mg
0.065
0.02
0.055
Tính ổn định Bias ở nhiệt độ đầy đủ. /10s/ mg
0.12
0.035
0.12
Phạm vi Bias / mg
±3
± 0.75
± 1.5
Bias thay đổi ở nhiệt độ đầy đủ. /10s/ mg
±3
± 1
± 1.5
Độ chính xác của yếu tố quy mô / %
0.3
0.2
0.3
Tính không tuyến tính của yếu tố quy mô / % FS
0.03
0.03
0.03
băng thông /Hz
150
150
150
Giao diện
UART 1 chiều / Kbps
Tỷ lệ Baud ((115.2~460.8)
Tần số lấy mẫu / Hz
UART (100~1000)
Máy điện
Điện áp / V
4.5~5.5
Tiêu thụ năng lượng / W
≤0.35
Môi trường
Nhiệt độ hoạt động / oC
-40 ~ 85oC
Động lực / Hz/g
20~2000Hz,3g
Tác động
1000g,0.5ms

Hình ảnh chi tiết

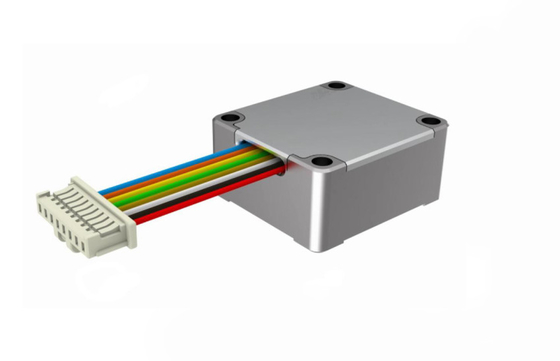

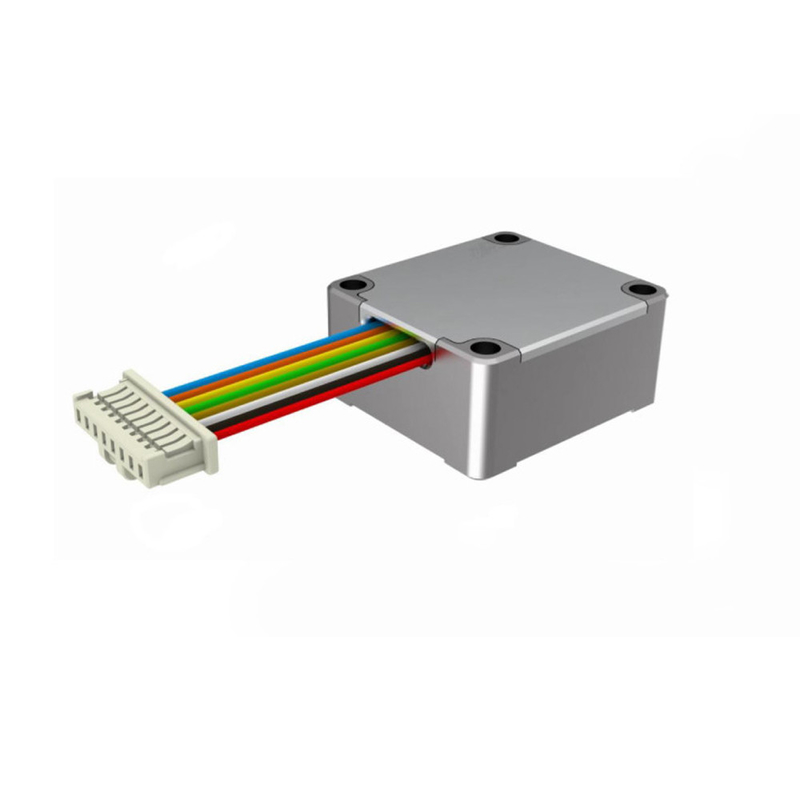

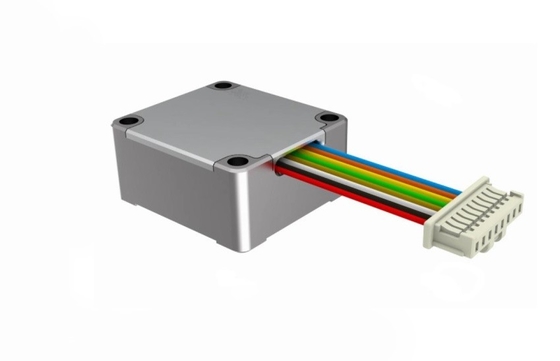

Đơn vị đo quán tính 6 trục nhẹ Accelerometer Gyroscope Sensor cho Drone 0
Đơn vị đo quán tính 6 trục nhẹ Accelerometer Gyroscope Sensor cho Drone 1

Thanh toán và vận chuyển





Đơn vị đo quán tính 6 trục nhẹ Accelerometer Gyroscope Sensor cho Drone 2

Đơn vị đo quán tính 6 trục nhẹ Accelerometer Gyroscope Sensor cho Drone 3

Đơn vị đo quán tính 6 trục nhẹ Accelerometer Gyroscope Sensor cho Drone 4
