| Tên thương hiệu: | Firepower |
| Số mẫu: | F50A |
| MOQ: | 1 chiếc |
| giá bán: | US$2,800.00~3,000.00 |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 100 chiếc mỗi tháng |
1.1Đánh giá sản phẩm

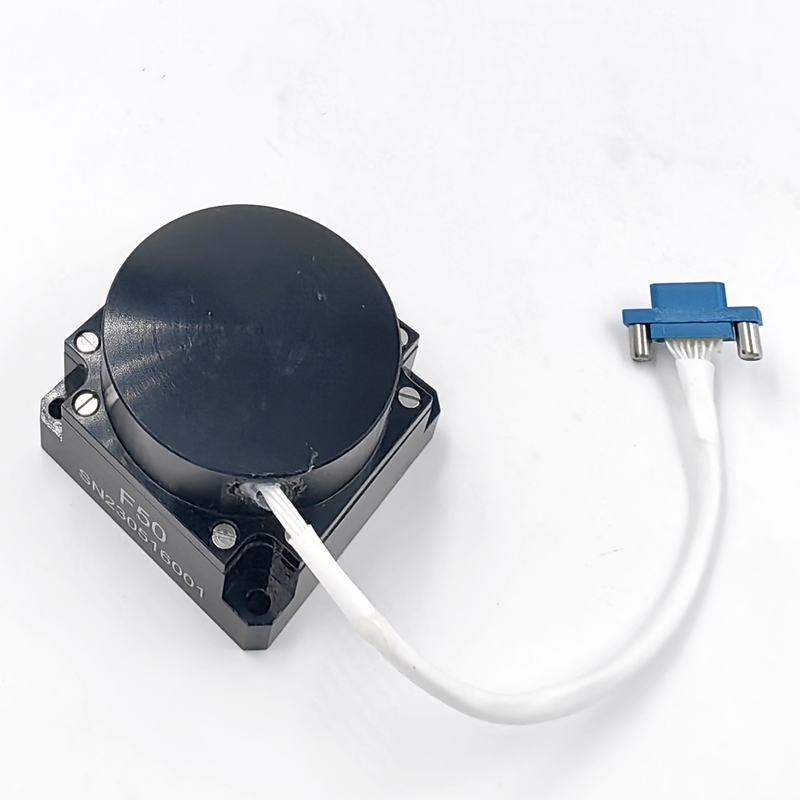

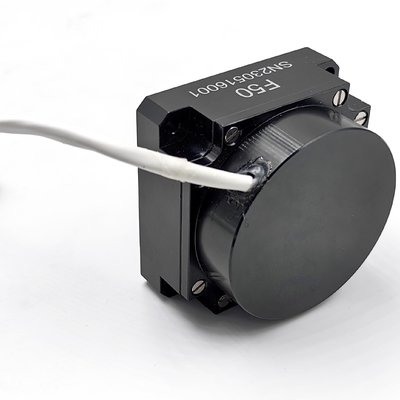

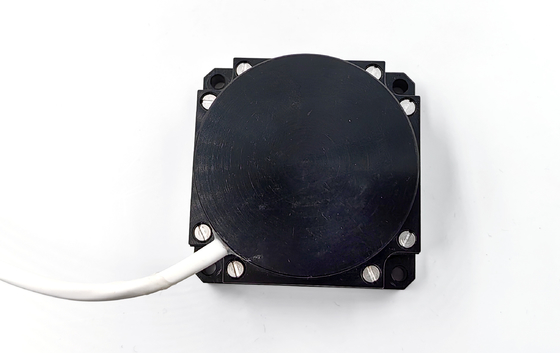

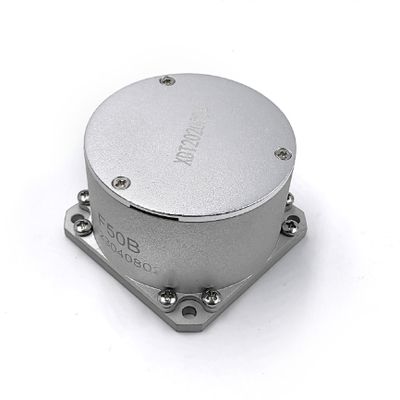

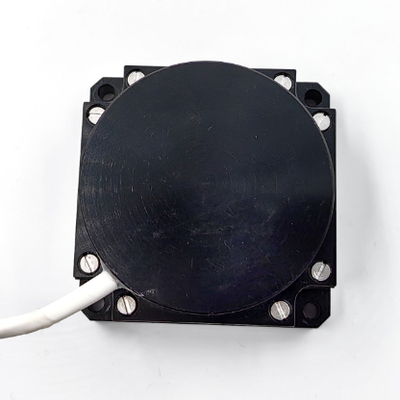

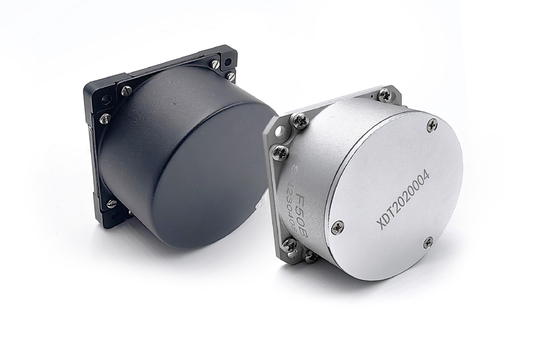

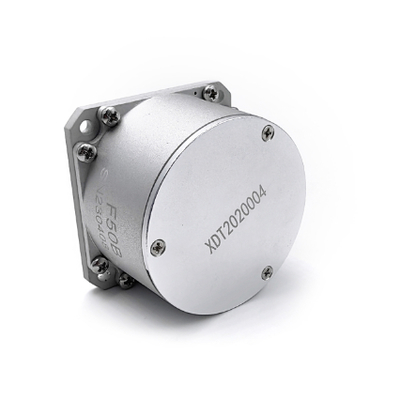

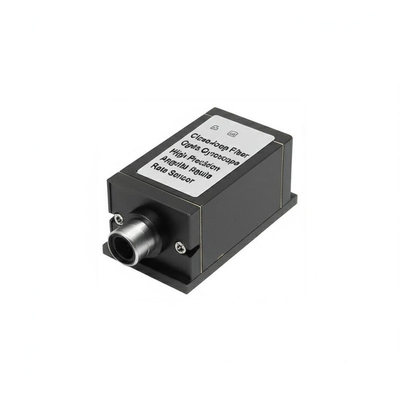

Sản phẩm này là một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tốc độ góc của máy mang dọc theo trục nhạy của sản phẩm.Đơn vị cảm biến tốc độ góc của sản phẩm là một vòng sợi quang, một mạch phát hiện vòng kín kỹ thuật số được áp dụng để chiết xuất sự khác biệt đường quang của ánh sáng lan truyền theo chiều kim đồng hồ và ngược chiều kim đồng hồ gây ra bởi tốc độ góc vật lý bên ngoài,được cảm nhận bởi vòng sợi quang, và trong khi đó, một tín hiệu điện áp chuyển đổi từ tín hiệu khác biệt đường quang được chịu phản hồi và kiểm soát vòng kín, do đó, điều chỉnh và khử điều chỉnh tín hiệu được thực hiện,và mục đích phát hiện tín hiệu tốc độ góc đạt được.
1.2 Chức năng
Sản phẩm này bao gồm một đơn vị cảm biến tốc độ góc quang học và một đơn vị phát hiện tín hiệu, cung cấp thông tin gia tăng góc trục đơn và thông tin nhiệt độ bên trong.
1.3 Ứng dụng
Các sản phẩm chủ yếu phù hợp với các ứng dụng như hệ thống định vị quán tính chính xác trung bình, hệ thống định vị và định hướng và hệ thống ổn định servo.
Sản phẩm chủ yếu bao gồm các thành phần sau:
a) Các thành phần đường quang;
b) Bảng mạch tín hiệu phát hiện và điều khiển;
c) Xương xương, vỏ và các bộ phận cấu trúc khác của vòng sợi quang;
1.3Kích thước
Kích thước tổng thể (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);
Kích thước lắp đặt (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4

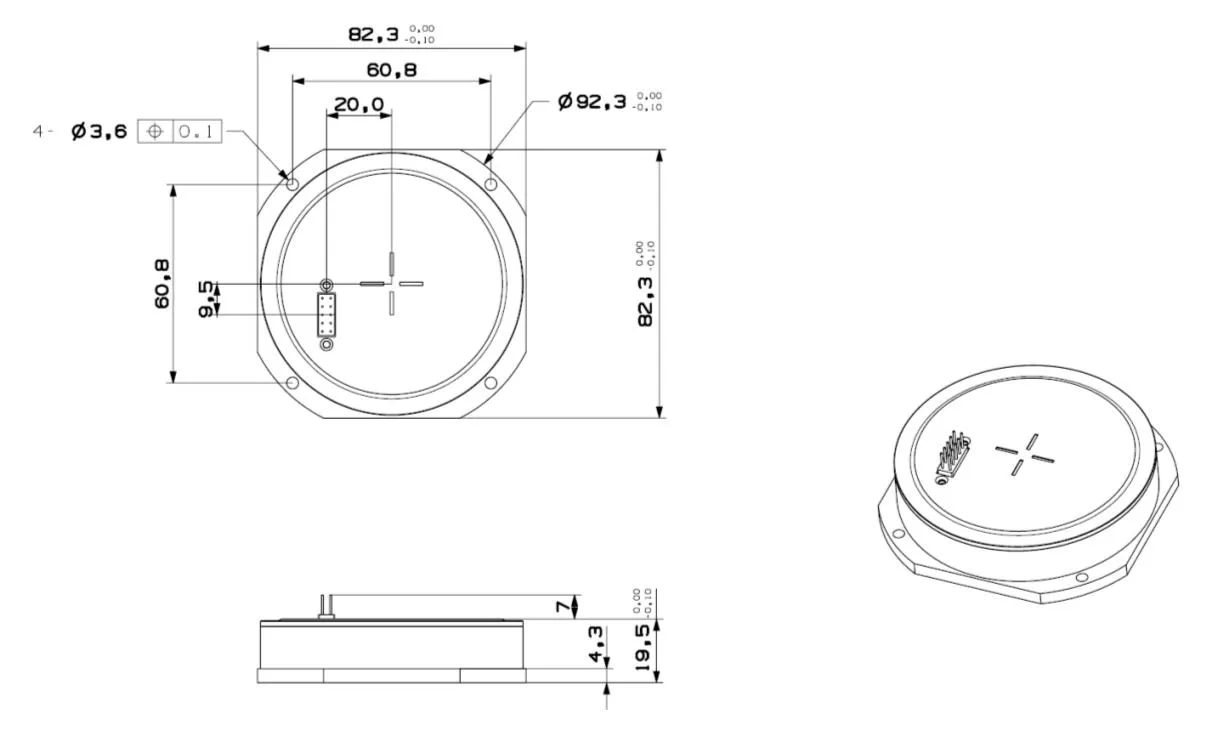

Kích thước
Giao diện điện
| Số điểm chính | Định nghĩa | Lời bình luận |
| 1 | +5V | Đầu vào nguồn điện |
| 2 | GND | Điện hạ tầng |
| 3 | -- | Được giữ lại. |
| 4 | RXD+ | Phân loại và điều chỉnh khác biệt gyro |
| 5 | TXD+ | Gyros RS422 đầu ra tích cực |
| 6 | +5V | Đầu vào nguồn điện |
| 7 | GND | Điện hạ tầng |
| 8 | RXD- | Gyrodifferential gating âm |
| 9 | TXD- | Khả năng đầu ra RS422 Gyro âm |
