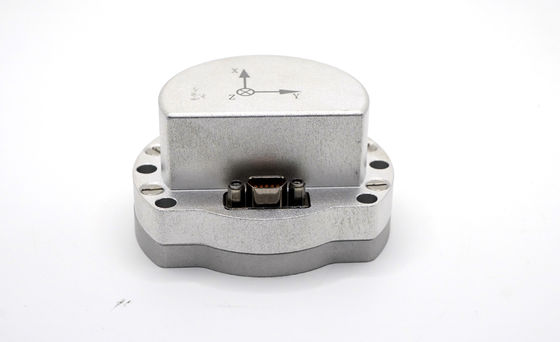

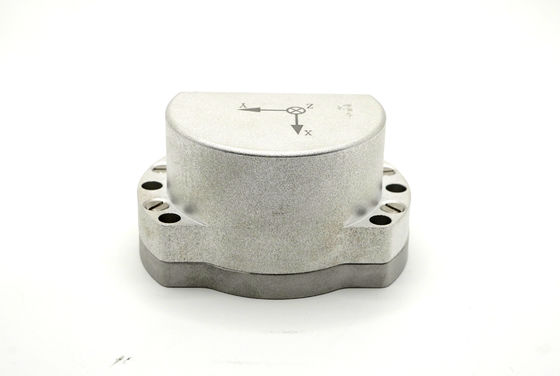

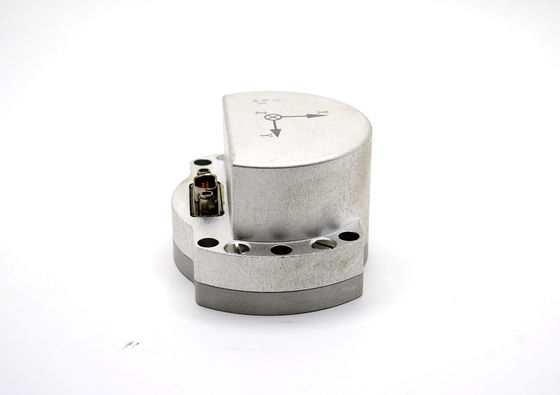

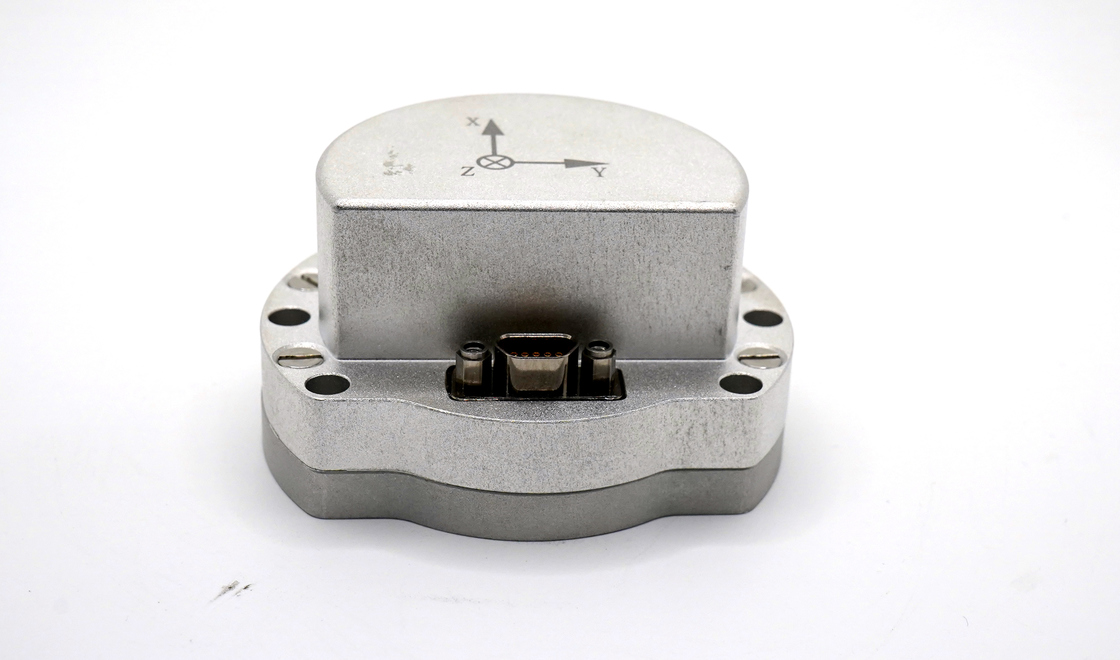

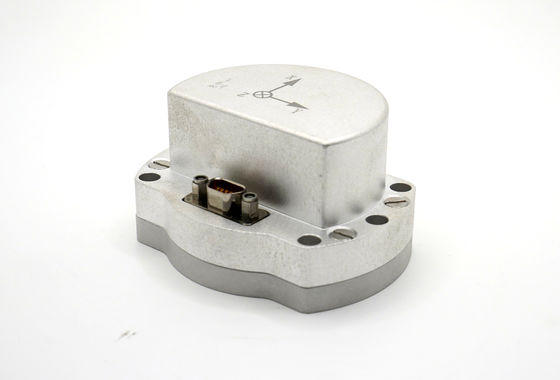

Gyro sợi quang 50mm x 50mm x 32mm với ± 500°/s

Tên thương hiệu:	Firepower
Số mẫu:	F50A
MOQ:	1 chiếc
giá bán:	US$2,800.00~3,000.00
Điều khoản thanh toán:	L/C,T/T
Khả năng cung cấp:	100 chiếc mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Shenzhen, Trung Quốc

Chứng nhận:

Phạm vi đo lường:

-500~+500°/s

ổn định sai lệch bằng không:

.05°/h, 10 giây

Khả năng lặp lại không sai lệch:

.050,05 ° / giờ

Hệ số đi bộ ngẫu nhiên:

.006°/√h

Yếu tố quy mô phi tuyến:

≤30ppm

Độ lặp lại hệ số tỷ lệ:

≤30ppm

Sự bất đối xứng của hệ số tỷ lệ:

≤30ppm

Thời gian bắt đầu:

≤1 giây

Băng thông:

500Hz

Cung cấp điện:

±5±0.15V

Quyền lực:

≤6W

Nhiệt độ hoạt động:

-40~+70°c

Nhiệt độ lưu trữ:

-55~+85°C

Rung động:

20~2000Hz, 0,06g2/Hz

Sự va chạm:

30g, 11 mili giây

Tốc độ baud:

921600 (có thể tùy chỉnh) bps

Chế độ đầu ra:

RS-422

Đầu nối:

J30J-15TJL/(Có thể tùy chỉnh)

Kích thước tổng thể:

50mm*50mm*32

Kích thước cài đặt:

43mm*43mm

chi tiết đóng gói:

miếng bọt biển và hộp

Khả năng cung cấp:

100 chiếc mỗi tháng

Làm nổi bật:

Bộ cảm biến tốc độ góc quán tính

Máy quay quang sợi cao độ chính xác

Máy quay sợi quang vòng tròn

Mô tả sản phẩm

Hiệu ứng sagnac quang học cảm biến tốc độ quán tính

Tổng quan về sản phẩm

Cảm biến tốc độ góc quán tính có độ chính xác cao này sử dụng hiệu ứng sagnac quang học để đo vận tốc góc dọc theo trục nhạy cảm của nó. Hệ thống này có một vòng sợi quang vì đơn vị cảm biến tốc độ góc của nó và sử dụng mạch phát hiện vòng kín kỹ thuật số để đo chính xác sự khác biệt về đường dẫn quang giữa lan truyền ánh sáng theo chiều kim đồng hồ và ngược chiều kim đồng hồ do tốc độ góc ngoài.

Các tính năng chính

Công nghệ cảm biến vòng sợi quang
Mạch phát hiện vòng kín kỹ thuật số
Điều chế chính xác và giải điều chế các tín hiệu quang học
Cung cấp dữ liệu tăng góc một trục
Bao gồm giám sát nhiệt độ bên trong

Thông số kỹ thuật

Kích thước:
Nhìn chung: 50 ± 0,1 * 50 ± 0,1 * 32 ± 0,1 mm (L * W * H)
Gắn kết: 43 ± 0,1 * 43 ± 0,1 mm (l * w), φ3,2mm * 4 lỗ lắp

Giao diện điện

Số pin	Sự định nghĩa	Sự miêu tả
1	+5V	Nguồn cung cấp đầu vào
2	GND	Sân sức mạnh
4	RXD+	Sắp xếp chênh lệch và sửa chữa Gyro
5	TXD+	Gyro rs422 đầu ra dương tính
6	+5V	Nguồn cung cấp đầu vào
7	GND	Sân sức mạnh
8	Rxd-	Gyro vi sai gating âm tính
9	Txd-	Gyro rs422 đầu ra âm

Ứng dụng

Lý tưởng cho các hệ thống định vị quán tính trung bình trung bình, nền tảng định vị và định hướng và hệ thống ổn định servo trong các ứng dụng hàng không vũ trụ, quốc phòng và công nghiệp.

Chất lượng sản xuất

Thiết bị thử nghiệm

Kiểm soát chất lượng
