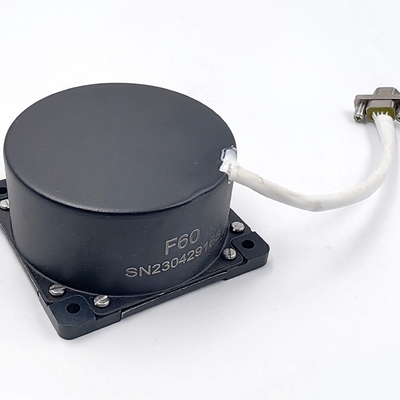

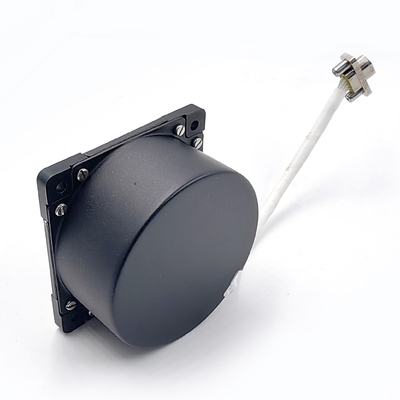

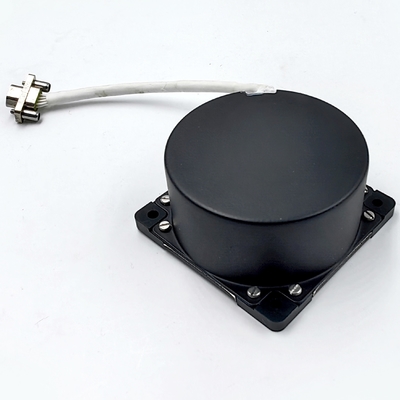

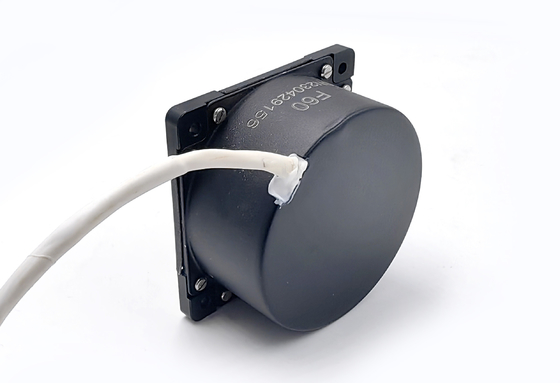

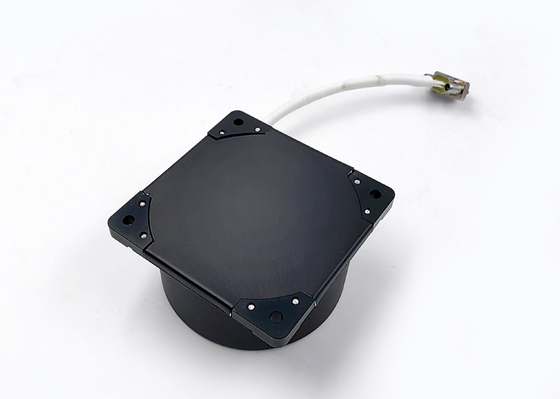

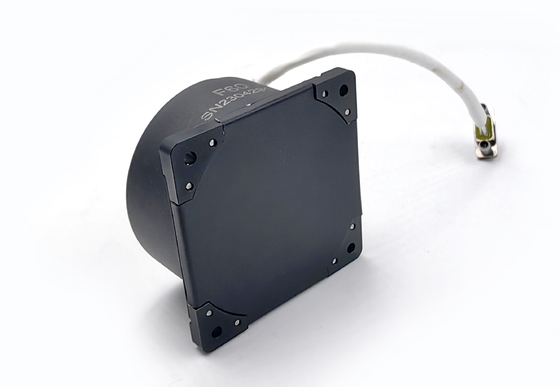

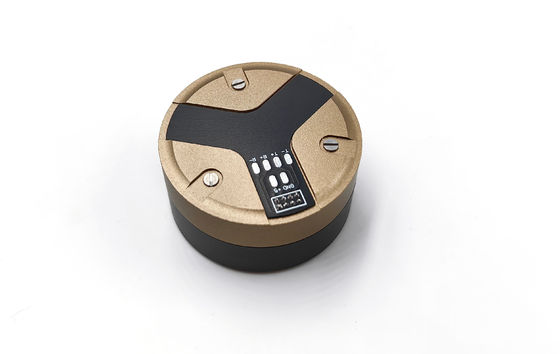

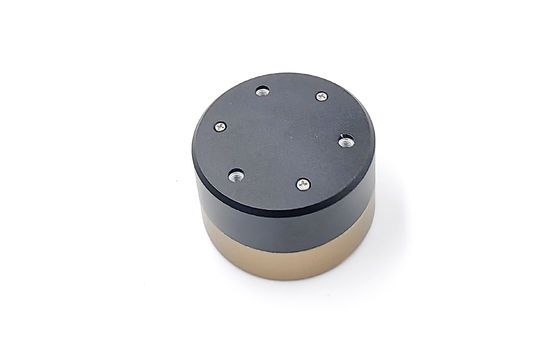

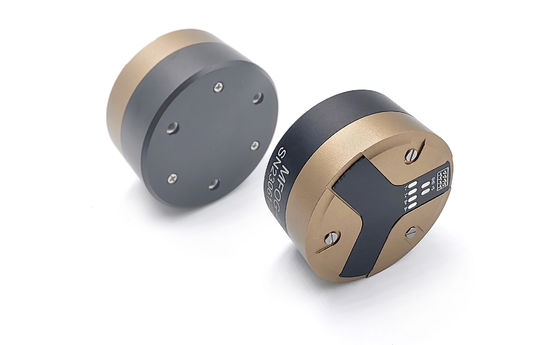

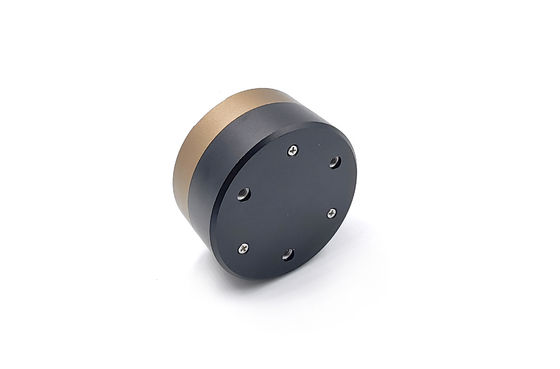

Kích thước nhỏ Gyroscope quang sợi kết nối chặt chẽ Zero Bias Stability 0.2~0.8°/

Kích thước nhỏ Gyroscope quang sợi kết nối chặt chẽ Zero Bias Stability 0.2~0.8°/

Tên thương hiệu: Firepower
Số mẫu: F60A
MOQ: 1 chiếc
giá bán: US$2,500.00-3,500.00
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 500 chiếc mỗi tháng
Thông tin chi tiết
Nguồn gốc:
Shenzhen, Trung Quốc
Chứng nhận:
CE
đo lường:
±400~±800(tùy chọn)
ổn định sai lệch bằng không:
≤ 0,05°/h, 10 giây
Khả năng lặp lại không sai lệch:
≤ 0,05°/h
Hệ số đi bộ ngẫu nhiên:
≤ 0,006o/√h
Hệ số tỷ lệ phi tuyến tính:
≤50ppm
Độ lặp lại hệ số tỷ lệ:
≤50ppm
Sự bất đối xứng của hệ số tỷ lệ:
≤50ppm
Thời gian bắt đầu:
≤1 giây
băng thông:
500Hz
Nguồn cung cấp điện:
±5±0.15V
Sức mạnh:
6W
Nhiệt độ hoạt động:
-40~+70°c
nhiệt độ lưu trữ:
-55~+85°C
Rung động:
20~2000Hz, 0,06g2/Hz
va chạm:
30g, 11 mili giây
Tốc độ truyền:
921600 (có thể tùy chỉnh) bps
chế độ đầu ra:
RS-422
Bộ kết nối:
J30J-15TJL/(Có thể tùy chỉnh)
Kích thước tổng thể:
60mm*60mm*32mm
Kích thước cài đặt:
52mm * 52mm
chi tiết đóng gói:
miếng bọt biển và hộp
Khả năng cung cấp:
500 chiếc mỗi tháng
Làm nổi bật:

Máy quay quang sợi nhỏ

,

Máy quay quang sợi vòng tròn

Mô tả sản phẩm

Thông tin cơ bản.

Mô hình NO.
F60
Đo lượng trục
Đơn vị
Độ chính xác
≤ 0,05°/H
Xếp hạng IP
IP67
Chứng nhận
CE
Tùy chỉnh
Tùy chỉnh
Nhân tố quy mô phi tuyến tính
< 50ppm (1sigma;)
Asymmetry yếu tố quy mô
< 50 ppm
Tính lặp lại yếu tố quy mô
< 50 ppm
Phạm vi động
300°C;/S
Sự ổn định thiên vị bằng không
< 0,05°/H (1sigma);
Dải băng thông
> 200Hz
Gói vận chuyển
Xốp và hộp
Thông số kỹ thuật
70mm × 70mm × 32mm
Mã HS
9031809090
Công suất sản xuất
500/tháng

Mô tả sản phẩm

Trục duy nhất hiệu ứng Sagnac quang học GyroInertial tỷ lệ góc sương mù Gyroscope

Giấy chứng chỉ này xác định các yêu cầu và phương pháp sử dụng và bảo trì kính quay quang sợi FOG-60 (tạm dịch: sản phẩm).
Việc giới thiệu sản phẩm
1 Nguyên tắc hoạt động, chức năng và phạm vi ứng dụng của sản phẩm
1.1 Cách nó hoạt động Sản phẩm này là một cảm biến tỷ lệ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tỷ lệ góc của người mang dọc theo trục nhạy cảm của sản phẩm.Đơn vị cảm biến tốc độ góc của sản phẩm là một vòng sợi quang, và một mạch phát hiện vòng kín kỹ thuật số được áp dụng để chiết xuất sự khác biệt đường quang của ánh sáng lan truyền theo chiều kim đồng hồ và chiều ngược chiều kim đồng hồ do tốc độ góc vật lý bên ngoài,được cảm nhận bởi vòng sợi quang"Trong cùng một lúc, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 Chức năng Sản phẩm này bao gồm một đơn vị cảm biến tốc độ góc quang học và một đơn vị phát hiện tín hiệu, cung cấp thông tin gia tăng góc một trục và thông tin nhiệt độ bên trong.
1.3 Phạm vi ứng dụng Các sản phẩm chủ yếu phù hợp với các ứng dụng như hệ thống định vị quán tính chính xác trung bình, hệ thống định vị và định hướng và hệ thống ổn định servo.
2 Thành phần Các thành phần chính của sản phẩm là như sau: a) Đơn vị đường quang bao gồm một nguồn ánh sáng SLD, một sợi quang, một bộ điều chế pha quang tích hợp,một bộ kết nối sợi quang và một máy dò quang học; b) Đơn vị mạch bao gồm một mạch điều khiển nguồn ánh sáng và một bảng mạch tín hiệu phát hiện và điều khiển; c) Các bộ phận cấu trúc quay.
3 Sự xuất hiện và kích thước lắp đặt kích thước tổng thể (mm): (60 ± 0,1) × (60 ± 0,1) × (31 ± 0,1) (L × W × H); kích thước lắp đặt (mm): (50 ± 0,1) × (50 ± 0,1) (L × W), Φ3.2mm × 4,
như hình 1 Như được hiển thị.


Kích thước nhỏ Gyroscope quang sợi kết nối chặt chẽ Zero Bias Stability 0.2~0.8°/ 0
Hiệu suất chính
Các thông số chi tiết xem các thông số hiệu suất chính của sản phẩm.
Bảng 1 Các thông số hiệu suất chính
Số hàng loạt Điểm thử Đơn vị Yêu cầu kỹ thuật
1 Kích thước tổng thể mm 60×60×31
2 Thời gian bắt đầu s 5
3 Sự ổn định thiên vị bằng không
(10 s làm mịn, 1σ)
o/h ≤0.1
4 Tỷ lệ lặp lại không thiên vị o/h ≤0.1
5 Tỷ lệ đi ngẫu nhiên o/h1/2 ≤0.01
6 Không tuyến tính của yếu tố quy mô ppm ≤50
7 Độ lặp lại theo yếu tố quy mô ppm ≤50
8 Nhiệt độ hoạt động oC -40~+700
9 Nhiệt độ lưu trữ oC -50~+70
10 Phạm vi động (°) /s ± 1000
11 Điện áp cung cấp V +5
12 Tiêu thụ năng lượng trạng thái ổn định W <4


Yêu cầu về năng lượng
Số hàng loạt Tên Yêu cầu
1 Độ chính xác nguồn cấp điện ± 5%
2 Lực sóng (Vpp) 20mV
3 Dòng cung cấp > 1,5A

Giao diện kết nối điện
Số điểm chính Định nghĩa Lời bình luận
1 +5V Đầu vào nguồn điện
2 GND Điện hạ tầng
3 -- Được giữ lại.
4 RXD+ Phân loại và điều chỉnh khác biệt gyro
5 TXD+ Gyros RS422 đầu ra tích cực
6 +5V Đầu vào nguồn điện
7 GND Điện hạ tầng
8 RXD- Gyrodifferential gating âm
9 TXD- Khả năng đầu ra RS422 Gyro âm
