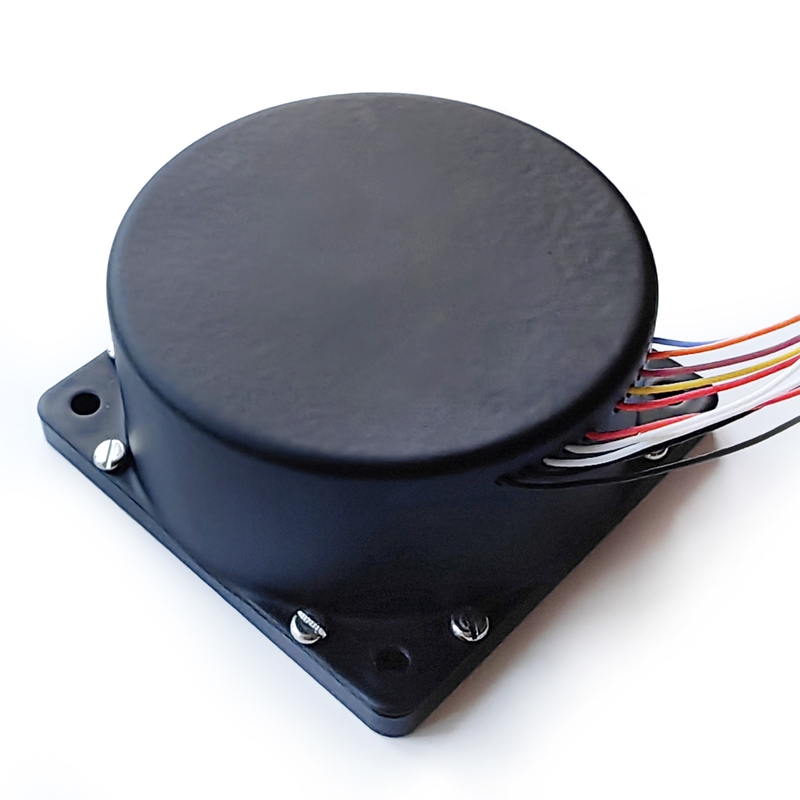

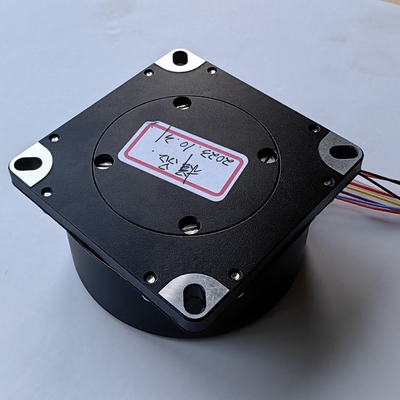

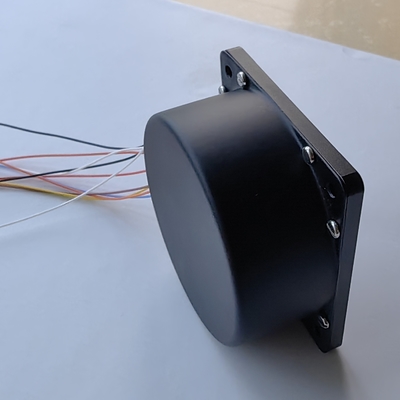

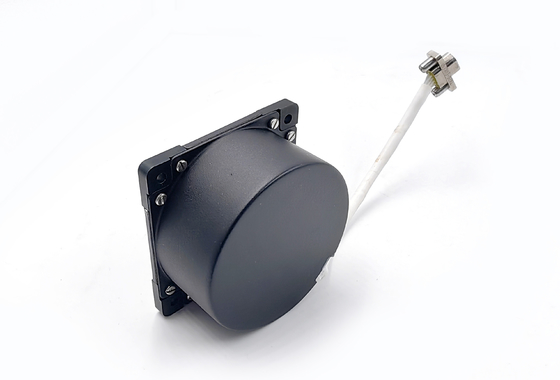

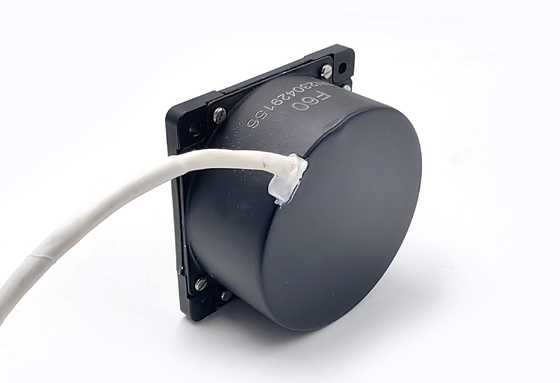

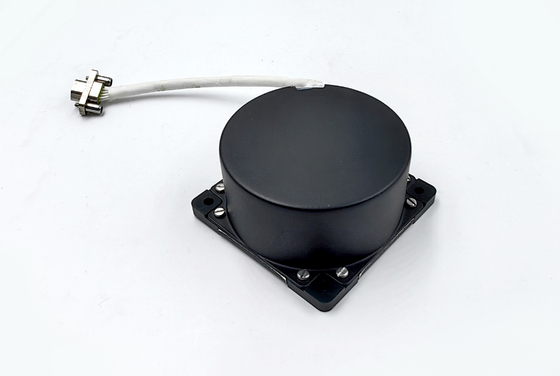

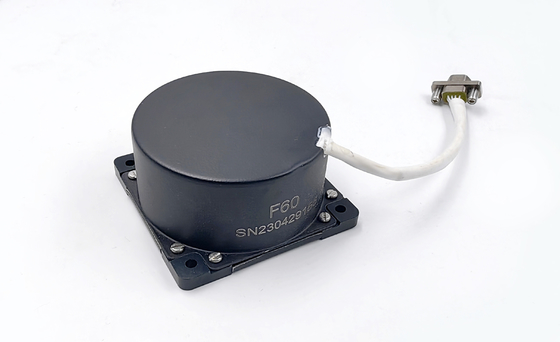

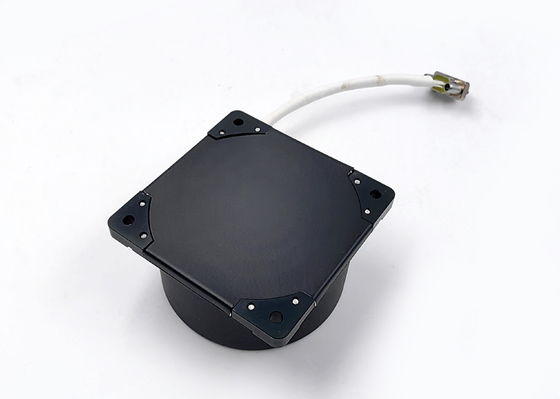

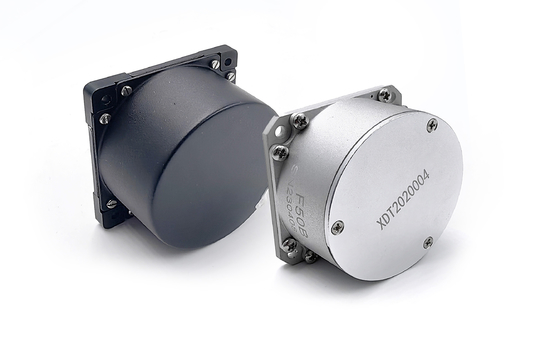

Digital Close-Loop Mode Fiber Optic Gyroscope Low Zero Bias Satbility

Digital Close-Loop Mode Fiber Optic Gyroscope Low Zero Bias Satbility

Tên thương hiệu: Firepower
Số mẫu: F70A
MOQ: 1 chiếc
giá bán: US$3,150.00~3,250.00
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500 chiếc mỗi tháng
Thông tin chi tiết
Nguồn gốc:
Thâm Quyến, Trung Quốc
Chứng nhận:
CE
Dải đo:
±400~±800°/giây
ổn định sai lệch bằng không:
.05°/h, 10 giây
Khả năng lặp lại không sai lệch:
.050,05 ° / giờ
Hệ số đi bộ ngẫu nhiên:
≤0,005°/√giờ
Hệ số tỷ lệ phi tuyến tính:
≤50ppm
Độ lặp lại hệ số tỷ lệ:
≤50ppm
Sự bất đối xứng của hệ số tỷ lệ:
≤50ppm
Thời gian bắt đầu:
≤1 giây
băng thông:
500Hz
Nguồn cung cấp điện:
±5±0.15V
Sức mạnh:
6W
Nhiệt độ hoạt động:
-40~+70°c
nhiệt độ lưu trữ:
-55~+85°C
Rung động:
20~2000Hz, 0,06g2/Hz
va chạm:
30g, 11 mili giây
Tốc độ truyền:
921600 (Có thể tùy chỉnh) bps
chế độ đầu ra:
RS-422
Bộ kết nối:
J30J-15TJL/(Có thể tùy chỉnh)
Kích thước tổng thể:
70mm*70mm*30mm
Cài đặt:
62mm*62mm
chi tiết đóng gói:
miếng bọt biển và hộp
Khả năng cung cấp:
500 chiếc mỗi tháng
Làm nổi bật:

Gyroscope quang sợi thiên vị thấp

,

Máy quay sợi quang vòng tròn

,

Gyro quang sợi kết nối kín

Mô tả sản phẩm

Thông tin cơ bản.

Mô hình NO.
F70
Đo lượng trục
Đơn vị
Độ chính xác
00,05 độ/giờ
Xếp hạng IP
IP67
Chứng nhận
CE
Tùy chỉnh
Tùy chỉnh
Phạm vi đo
800 độ/S
Sự ổn định của Bias
00,05 độ/giờ
Tỷ lệ đi bộ ngẫu nhiên
0.005 độ/h
Cung cấp điện
5V
Tỷ lệ Baud
115200 ~ 921600Hz
Gói vận chuyển
Xốp và hộp
Thông số kỹ thuật
70mm × 70mm × 32mm
Mã HS
9031809090
Công suất sản xuất
500/tháng

Mô tả sản phẩm

Dải quang băng thông cao Gyroscope chính xác cao Thời gian kích hoạt ngắn

Fiber optic gyroscope là một loại cảm biến sợi nhạy cảm với tỷ lệ góc. Nguyên tắc hoạt động cơ bản của nó là sử dụng hiệu ứng Sagnac:sóng ánh sáng phát ra từ nguồn ánh sáng được chia thành hai bởi bộ chia chùm, và hai chùm ánh sáng sẽ được dọc theo hướng về phía trước và phía sau tương ứng.

Cấu trúc và đặc điểm của sản phẩm
Cấu trúc gyroscope áp dụng một kế hoạch thiết kế cấu trúc vòng sợi quang điển hình, và từ thiết kế tích hợp thu nhỏ, sự ổn định cấu trúc (kháng va chạm và rung động),chống cộng hưởng, đối xứng cấu trúc, dễ dàng lắp đặt và thiết kế nhiệt (đặc điểm nhiệt độ) và các khía cạnh khác đã được xem xét, và cấu trúc hiện có của vòng xoáy đã được tối ưu hóa và thiết kế.

Các thông số gyro chính
Nhân tố thang đo không tuyến tính: ≤50ppm (1σ)
Asymmetry quy mô yếu tố: ≤50ppm (1σ)
Tỷ lệ lặp lại quy mô: ≤50ppm (1σ)
Phạm vi động:±300°/s
Sự ổn định thiên vị bằng không: ≤0.05°/h (1σ)
Tỷ lệ lặp lại thiên vị bằng không: ≤0.05°/h (1σ)
Tỷ lệ đi ngẫu nhiên: ≤0.005°/√h
băng thông: ≥200Hz
Trọng lượng: ≤ 250g

Giao diện

Số nút

Định nghĩa

Nhận xét

1

+5V

Điện năng nhập +5V

2

+5V

Điện năng nhập +5V

3

-5V

-5V nguồn đầu vào

4

-5V

-5V nguồn đầu vào

5

±5VGND

Đường nối điện (Lưu ý: không được kết nối với vỏ vòng xoáy)

6

±5VGND

Đường nối điện (Lưu ý: không được kết nối với vỏ vòng xoáy)

7

T+

Tín hiệu đầu ra Gyro+

18

T-

Nhãn hiệu đầu ra Gyro...

phần còn lại
