Ba trục tích hợp sợi quang Gyro Inertial Navigation System Gyroscope cho Servo Tracking

Ba trục tích hợp sợi quang Gyro Inertial Navigation System Gyroscope cho Servo Tracking

Tên thương hiệu: FIREPOWER
Số mẫu: 3OG-40M
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Dải đo:
±500/±800°/s
Độ ổn định không thiên vị:
≤0,3°/h
Độ lặp lại không sai lệch:
≤0,3°/h
Hệ số tỷ lệ phi tuyến tính:
≤50ppm
băng thông:
≥200Hz
Độ nhạy không thiên vị:
.07°/h/Gs
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

Servo theo dõi sợi quang gyro

,

Hệ thống điều hướng quán tính gyroscope

,

Gyro quang sợi ba trục

Mô tả sản phẩm
Mô tả sản phẩm
3OG-40Mlà một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tốc độ góc của máy mang dọc theo trục nhạy của sản phẩm.Một đơn vị cảm biến vận tốc góc của sản phẩm là một vòng sợi quang, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, và trong khi đó, một tín hiệu điện áp chuyển đổi từ tín hiệu khác biệt đường quang được chịu phản hồi và kiểm soát vòng kín, do đó, điều chỉnh và khử điều chỉnh tín hiệu được thực hiện,và mục đích phát hiện tín hiệu tốc độ góc chính xác cao được đạt được
Chi tiết Hình ảnh

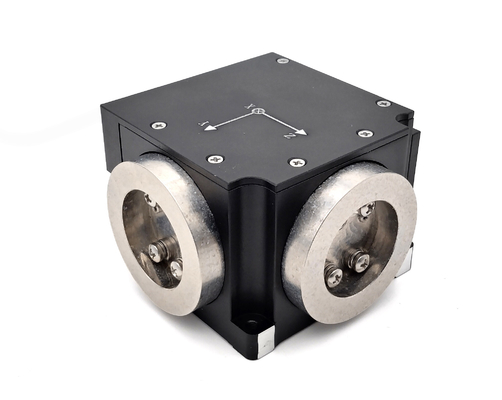

Ba trục tích hợp sợi quang Gyro Inertial Navigation System Gyroscope cho Servo Tracking 0

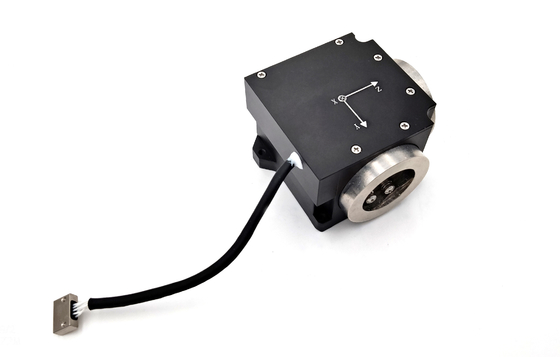

Ba trục tích hợp sợi quang Gyro Inertial Navigation System Gyroscope cho Servo Tracking 1
Các thông số kỹ thuật
Dòng
số
Điểm thử
Đơn vị
3OG-40
3OG-40M
3OG-56
1
Kích thước tổng thể
mm
71.5×71.5×45
2
Thời gian bắt đầu
S
3
3
3
3
Vị trí không
(°) /h
≤ 1
≤ 1
≤ 1
4
Sự ổn định thiên vị bằng không ở
nhiệt độ phòng
(nhiệt độ không đổi)
(°) /h
≤0,08 (từ 10s)
≤0,3 (<10s)
≤1 ((10s)
6
Tỷ lệ lặp lại không thiên vị
(°) /h
≤0.08
≤0.3
≤ 1
7
Độ nhạy thiên vị bằng không
(°) /h/g
≤0.05
≤0.07
≤0.1
8
Đi bộ ngẫu nhiên
hệ số
()/h1/2
≤0.01
≤0.01
≤0.05
9
Không tuyến tính của yếu tố quy mô
ppm
≤20
≤50
≤ 100
10
Asymmetry yếu tố quy mô

ppm
≤10
≤30
≤50
11
Độ lặp lại theo yếu tố quy mô
ppm
≤20
≤50
≤ 100
12
Mức giới hạn
(°) /h
≤0.05
≤0.05
≤0.08
13
Nghị quyết
(°) /h
≤0.05
≤0.05
≤0.05
14
Dải băng thông
Hz
≥ 200
≥ 200
≥ 200
15
Nhiệt độ hoạt động
°C
-45+70
-45+70
-45+70
16
Nhiệt độ lưu trữ
°C
-55+80
-55+80
-55+80
17
Phạm vi động
(°) /s
± 500/± 800
± 500/± 800
±500/±1000
18
Điện áp cung cấp
V
+5
+5
+5
19
Năng lượng trạng thái ổn định
tiêu thụ
W
≤ 4
≤ 4
≤ 4
20
Nhiệt độ đầy đủ ổn định
tiêu thụ năng lượng nhà nước
W
≤ 8
≤ 8
≤ 8
21
Bắt đầu ngay lập tức
hiện tại
A
<2
<2
<2
Sơ đồ phác thảo
