Chi tiết sản phẩm

Created with Pixso. Trang chủ Created with Pixso. các sản phẩm Created with Pixso.
con quay hồi chuyển sợi quang
Created with Pixso.

Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng

Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng

Tên thương hiệu: FIREPOWER
Số mẫu: 3OG-40M
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Dải đo:
±500/±800°/s
Độ ổn định không thiên vị:
≤0,3°/h
Độ lặp lại không sai lệch:
≤0,3°/h
Hệ số tỷ lệ phi tuyến tính:
≤50ppm
băng thông:
≥200Hz
Độ nhạy không thiên vị:
.07°/h/Gs
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

Máy quay quang sợi hiệu suất cao

,

Máy quay quang sợi rộng

,

Bộ cảm biến tốc độ góc tích hợp ba trục

Mô tả sản phẩm
Mô tả sản phẩm
3OG-40Mlà một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tốc độ góc của máy mang dọc theo trục nhạy của sản phẩm.Một đơn vị cảm biến vận tốc góc của sản phẩm là một vòng sợi quang, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, và trong khi đó, một tín hiệu điện áp chuyển đổi từ tín hiệu khác biệt đường quang được chịu phản hồi và kiểm soát vòng kín, do đó, điều chỉnh và khử điều chỉnh tín hiệu được thực hiện,và mục đích phát hiện tín hiệu tốc độ góc chính xác cao được đạt được

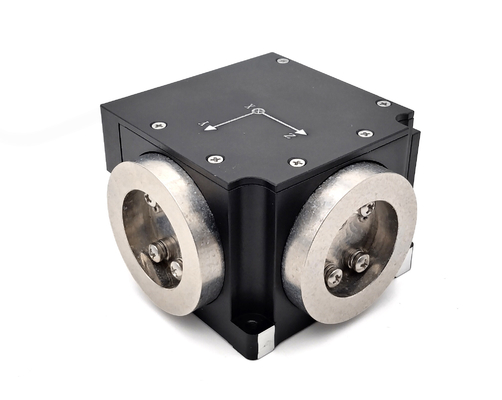

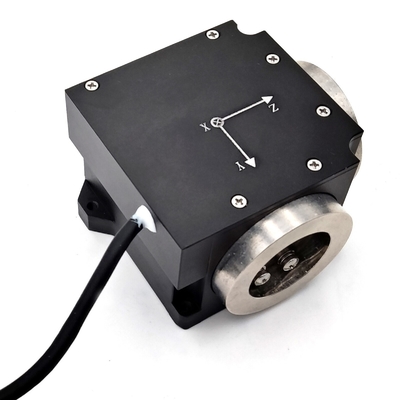

Chi tiết Hình ảnh
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 0
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 1
Các thông số kỹ thuật
Dòng
số
Điểm thử
Đơn vị
3OG-40
3OG-40M
3OG-56
1
Kích thước tổng thể
mm
71.5×71.5×45
2
Thời gian bắt đầu
S
3
3
3
3
Vị trí không
(°) /h
≤ 1
≤ 1
≤ 1
4
Sự ổn định thiên vị bằng không ở
nhiệt độ phòng
(nhiệt độ không đổi)
(°) /h
≤0,08 (từ 10s)
≤0,3 (<10s)
≤1 ((10s)
6
Tỷ lệ lặp lại không thiên vị
(°) /h
≤0.08
≤0.3
≤ 1
7
Độ nhạy thiên vị bằng không
(°) /h/g
≤0.05
≤0.07
≤0.1
8
Đi bộ ngẫu nhiên
hệ số
()/h1/2
≤0.01
≤0.01
≤0.05
9
Không tuyến tính của yếu tố quy mô
ppm
≤20
≤50
≤ 100
10
Asymmetry yếu tố quy mô

ppm
≤10
≤30
≤50
11
Độ lặp lại theo yếu tố quy mô
ppm
≤20
≤50
≤ 100
12
Mức giới hạn
(°) /h
≤0.05
≤0.05
≤0.08
13
Nghị quyết
(°) /h
≤0.05
≤0.05
≤0.05
14
Dải băng thông
Hz
≥ 200
≥ 200
≥ 200
15
Nhiệt độ hoạt động
°C
-45+70
-45+70
-45+70
16
Nhiệt độ lưu trữ
°C
-55+80
-55+80
-55+80
17
Phạm vi động
(°) /s
± 500/± 800
± 500/± 800
±500/±1000
18
Điện áp cung cấp
V
+5
+5
+5
19
Năng lượng trạng thái ổn định
tiêu thụ
W
≤ 4
≤ 4
≤ 4
20
Nhiệt độ đầy đủ ổn định
tiêu thụ năng lượng nhà nước
W
≤ 8
≤ 8
≤ 8
21
Bắt đầu ngay lập tức
hiện tại
A
<2
<2
<2
Sơ đồ phác thảo
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 2
Hình ảnh nhà máy
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 3
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 4
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 5
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 6
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 7
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 8
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 9
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 10
Ứng dụng chính
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 11
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 12
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 13
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 14
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 15
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 16
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 17
Hiệu suất cao Ba trục tích hợp cảm biến tỷ lệ góc Sợi quang Gyroscope Wih phạm vi rộng 18
