Cấp độ chiến thuật ba trục cao độ chính xác sợi quang gyroscope cảm biến điều hướng quán tính

Cấp độ chiến thuật ba trục cao độ chính xác sợi quang gyroscope cảm biến điều hướng quán tính

Tên thương hiệu: FIREPOWER
Số mẫu: 3OG-40M
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Dải đo:
±500/±800°/s
Độ ổn định không thiên vị:
≤0,3°/h
Độ lặp lại không sai lệch:
≤0,3°/h
Hệ số tỷ lệ phi tuyến tính:
≤50ppm
băng thông:
≥200Hz
Độ nhạy không thiên vị:
.07°/h/Gs
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

Inertial Navigation Sensor Fiber Optic Gyroscope

,

Máy quay sợi quang ba trục

,

Máy quay quang sợi cao độ chính xác

Mô tả sản phẩm
Cấp độ chiến thuật ba trục cao độ chính xác sợi quang gyroscope cảm biến điều hướng quán tính
Mô tả sản phẩm

3OG-40M là một cảm biến tốc độ góc quán tính chính xác dựa trên hiệu ứng Sagnac quang học, được thiết kế để đo tốc độ góc của một nền tảng di chuyển dọc theo trục nhạy cảm của nó.Ở cốt lõi của thiết bị này là một chiếc nhẫn sợi quang tiên tiến, phục vụ như là đơn vị cảm biến vận tốc góc.

Nó sử dụng một mạch phát hiện vòng kín kỹ thuật số để chiết xuất sự khác biệt đường quang được tạo ra bởi sự can thiệp giữa các sóng ánh sáng lan truyền theo chiều kim đồng hồ và ngược chiều kim đồng hồ.Sự khác biệt đường quang nàyMột hệ thống điều khiển phản hồi phức tạp sau đó chuyển đổi tín hiệu này thành một đầu ra điện áp,cho phép điều chỉnh và khử điều chỉnh thời gian thực.

Thông qua cơ chế điều khiển vòng kín tiên tiến này, 3OG-40M đạt được phát hiện tốc độ góc chính xác cao với sự ổn định và độ tin cậy đặc biệt.Điều này làm cho nó lý tưởng cho các ứng dụng đòi hỏi các phép đo quán tính chính xác, chẳng hạn như hệ thống điều hướng, ổn định và điều khiển chuyển động trong lĩnh vực hàng không vũ trụ, quốc phòng và công nghiệp.

Chi tiết Hình ảnh

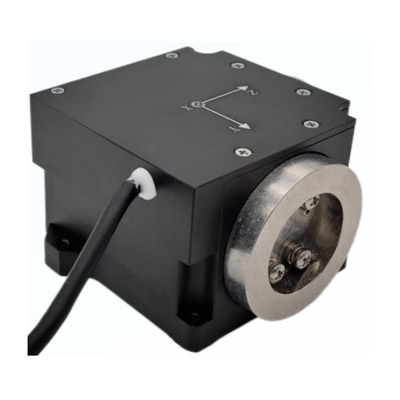

Cấp độ chiến thuật ba trục cao độ chính xác sợi quang gyroscope cảm biến điều hướng quán tính 0

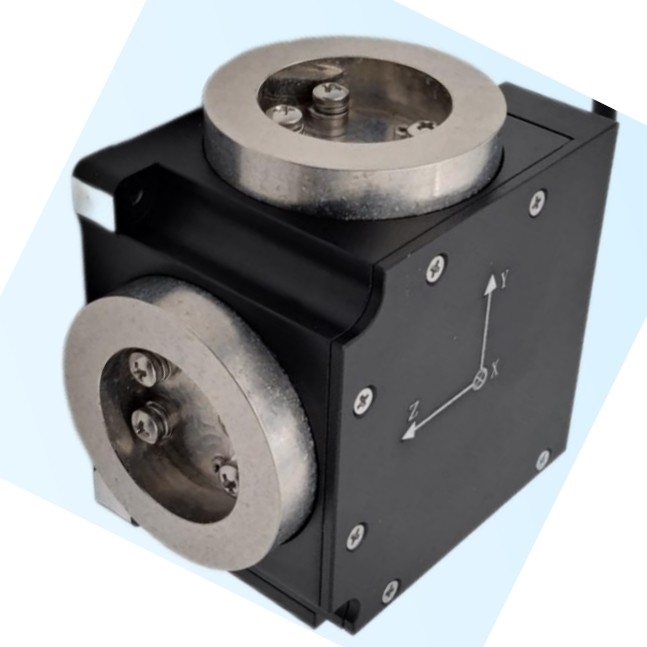

Cấp độ chiến thuật ba trục cao độ chính xác sợi quang gyroscope cảm biến điều hướng quán tính 1
Các thông số kỹ thuật
Dòng
số
Điểm thử
Đơn vị
3OG-40
3OG-40M
3OG-56
1
Kích thước tổng thể
mm
71.5×71.5×45
2
Thời gian bắt đầu
S
3
3
3
3
Vị trí không
(°) /h
≤ 1
≤ 1
≤ 1
4
Sự ổn định thiên vị bằng không ở
nhiệt độ phòng
(nhiệt độ không đổi)
(°) /h
≤0,08 (từ 10s)
≤0,3 (<10s)
≤1 ((10s)
6
Tỷ lệ lặp lại không thiên vị
(°) /h
≤0.08
≤0.3
≤ 1
7
Độ nhạy thiên vị bằng không
(°) /h/g
≤0.05
≤0.07
≤0.1
8
Đi bộ ngẫu nhiên
hệ số
()/h1/2
≤0.01
≤0.01
≤0.05
9
Không tuyến tính của yếu tố quy mô
ppm
≤20
≤50
≤ 100
10
Asymmetry yếu tố quy mô

ppm
≤10
≤30
≤50
11
Độ lặp lại theo yếu tố quy mô
ppm
≤20
≤50
≤ 100
12
Mức giới hạn
(°) /h
≤0.05
≤0.05
≤0.08
13
Nghị quyết
(°) /h
≤0.05
≤0.05
≤0.05
14
Dải băng thông
Hz
≥ 200
≥ 200
≥ 200
15
Nhiệt độ hoạt động
°C
-45+70
-45+70
-45+70
16
Nhiệt độ lưu trữ
°C
-55+80
-55+80
-55+80
17
Phạm vi động
(°) /s
± 500/± 800
± 500/± 800
±500/±1000
18
Điện áp cung cấp
V
+5
+5
+5
19
Năng lượng trạng thái ổn định
tiêu thụ
W
≤ 4
≤ 4
≤ 4
20
Nhiệt độ đầy đủ ổn định
tiêu thụ năng lượng nhà nước
W
≤ 8
≤ 8
≤ 8
21
Bắt đầu ngay lập tức
hiện tại
A
<2
<2
<2

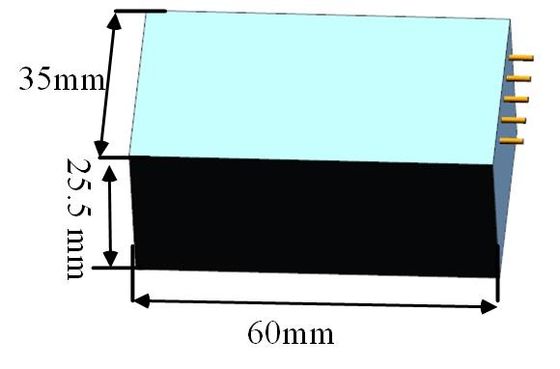

Sơ đồ phác thảo

Cấp độ chiến thuật ba trục cao độ chính xác sợi quang gyroscope cảm biến điều hướng quán tính 2
