Máy quay quang sợi không thể đeo được với chế độ đầu ra RS422 và hệ số đi ngẫu nhiên ≤0.03°/√h

Máy quay quang sợi không thể đeo được với chế độ đầu ra RS422 và hệ số đi ngẫu nhiên ≤0.03°/√h

Tên thương hiệu: Firepower
Số mẫu: FOG-50-MP
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE
ổn định sai lệch bằng không:
≤0,2°/h
Hệ số đi bộ ngẫu nhiên:
≤0,03°/√giờ
Dải đo:
-500~+500°/s
Thời gian bắt đầu:
3s
va chạm:
30g, 11 mili giây
Rung động:
20~2000Hz, 0,06g2/Hz
chế độ đầu ra:
RS422
Nhiệt độ hoạt động:
-40~+70℃
nhiệt độ lưu trữ:
-55~+85℃
Tiêu thụ năng lượng:
6W
chi tiết đóng gói:
miếng bọt biển và carton
Khả năng cung cấp:
500/tháng
Làm nổi bật:

rs422 kính quay sợi quang

,

Đồng số đi bộ ngẫu nhiên Gyroscope sợi quang

,

Gyroscope quang sợi không thể đeo được

Mô tả sản phẩm

1Nguyên tắc hoạt động
Việc thực hiện các kính quay bằng sợi quang chủ yếu dựa trên lý thuyết Sagnac: Hiệu ứng Sagnac mô tả hiện tượng nhiễu ánh sáng trong một hệ tham chiếu quay:khi ánh sáng lan truyền trong một vòng lặp kín (e(ví dụ, một vòng sợi quang) theo chiều kim đồng hồ và theo chiều ngược chiều kim đồng hồ, nếu hệ thống đang trong trạng thái quay, các đường quang của hai chùm ánh sáng cho thấy một sự khác biệt thời gian nhỏ,dẫn đến sự khác biệt giai đoạnSự khác biệt pha này tỷ lệ với vận tốc góc quay và do đó có thể được sử dụng để đo chuyển động quay.


2. Các thông số

Số hàng loạt Điểm thử Đơn vị Yêu cầu kỹ thuật
1 Kích thước tổng thể mm 50×50×32
2 Thời gian khởi động s 3
3 Không thiên vị (°) /h ≤ 1
4 Tính ổn định thiên vị bằng không ở nhiệt độ bình thường (nhiệt độ không đổi) (10 giây trơn tru) (°) /h ≤0.2
5

Sự ổn định thiên vị bằng không với thay đổi nhiệt độ

(1 °C/min nhiệt độ biến động, 100 s trơn tru)

(°) /h ≤0.5
6 Tỷ lệ lặp lại không thiên vị (°) /h ≤0.1
7 Độ nhạy thiên vị bằng không (°) /h/g ≤0.5
8 Tỷ lệ đi ngẫu nhiên (o) /h1/2 ≤0.03
9 Không tuyến tính của yếu tố quy mô ppm ≤20
10 Asymmetry yếu tố quy mô ppm ≤ 5
11 Độ lặp lại theo yếu tố quy mô ppm ≤10
12 Mức giới hạn (°) /h ≤0.2
13 Nghị quyết (°) /h ≤0.2
14 Dải băng thông Hz ≥ 500
15 Nhiệt độ hoạt động °C -45+70
16 Nhiệt độ lưu trữ °C -55+85
17 Phạm vi động (°) /s ± 500
18 Điện áp cung cấp V +5
19 Năng lượng tiêu thụ ở trạng thái ổn định ở nhiệt độ bình thường W ≤2.5
20 Tiêu thụ năng lượng trạng thái ổn định ở nhiệt độ đầy đủ W ≤ 4
21 Bắt đầu dòng điện tức thời A <1.5


3. Đặc điểm so với các loại gyroscope khác

Loại Gyro Những lợi ích chính Những nhược điểm lớn
Máy quay sợi quang (FOG) Độ chính xác cao, không có bộ phận cơ học, chống can thiệp Giá cao hơn
Máy quay laser vòng (RLG) Độ chính xác cao cho hàng không vũ trụ Kích thước lớn và chi phí cao
Máy quay cơ khí (MG) Truyền thống và đáng tin cậy cho các ứng dụng cấp thấp Các thành phần cơ khí dễ bị mòn, chi phí bảo trì cao
Máy quay vòng MEMS Kích thước nhỏ và chi phí thấp Độ chính xác thấp hơn, nhạy cảm với các yếu tố môi trường


4. Độ chính xác và ổn định cao
Máy quay sợi quang sử dụng công nghệ phát hiện hiệu ứng Sagnac tiên tiến,cung cấp độ chính xác đo tốc độ góc cao (lên đến 1°/h hoặc ít hơn) và ổn định không thiên vị tuyệt vời trong thời gian dài, đảm bảo rằng dữ liệu điều hướng và kiểm soát thái độ đáng tin cậy vẫn có thể được cung cấp trong môi trường phức tạp.



5Môi trường sản xuất

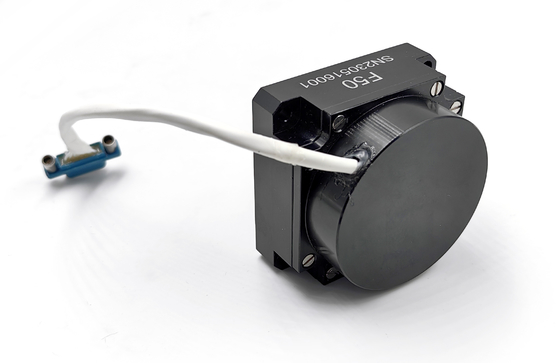

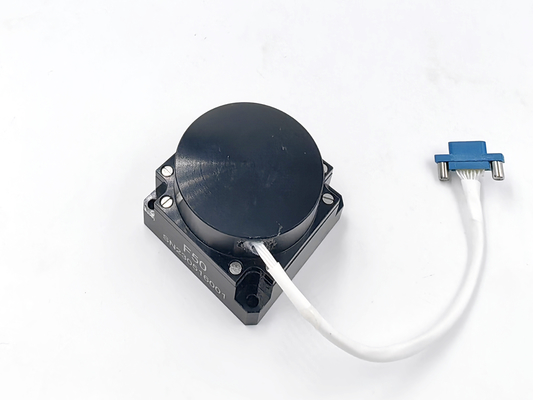

Máy quay quang sợi không thể đeo được với chế độ đầu ra RS422 và hệ số đi ngẫu nhiên ≤0.03°/√h 0  Máy quay quang sợi không thể đeo được với chế độ đầu ra RS422 và hệ số đi ngẫu nhiên ≤0.03°/√h 1

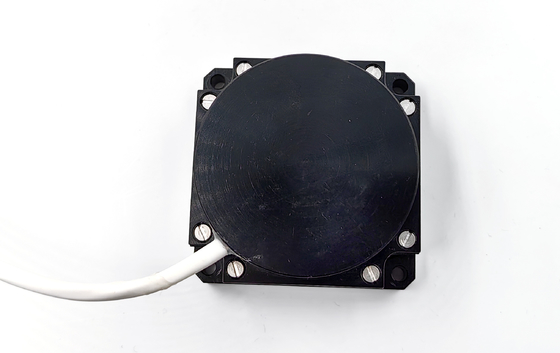

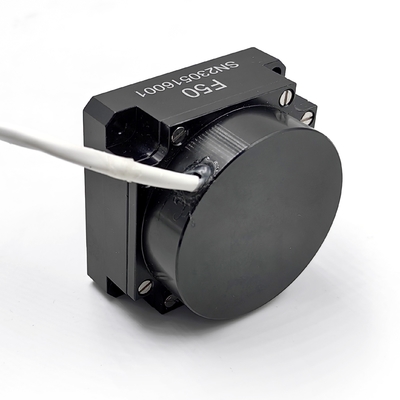

Máy quay quang sợi không thể đeo được với chế độ đầu ra RS422 và hệ số đi ngẫu nhiên ≤0.03°/√h 2  Máy quay quang sợi không thể đeo được với chế độ đầu ra RS422 và hệ số đi ngẫu nhiên ≤0.03°/√h 3



Máy quay quang sợi không thể đeo được với chế độ đầu ra RS422 và hệ số đi ngẫu nhiên ≤0.03°/√h 4  Máy quay quang sợi không thể đeo được với chế độ đầu ra RS422 và hệ số đi ngẫu nhiên ≤0.03°/√h 5
