Chi tiết sản phẩm

Created with Pixso. Trang chủ Created with Pixso. các sản phẩm Created with Pixso.
con quay hồi chuyển sợi quang
Created with Pixso.

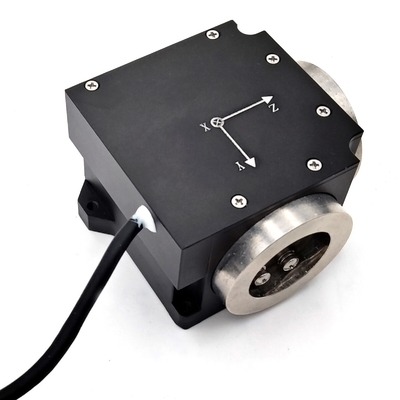

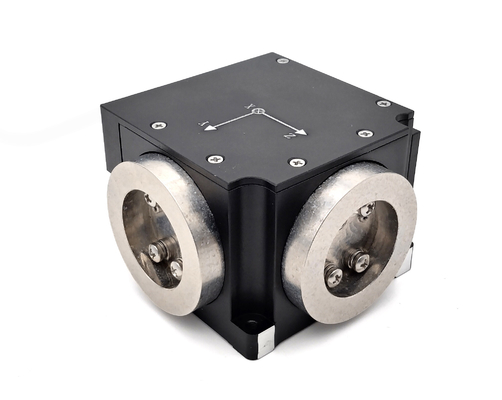

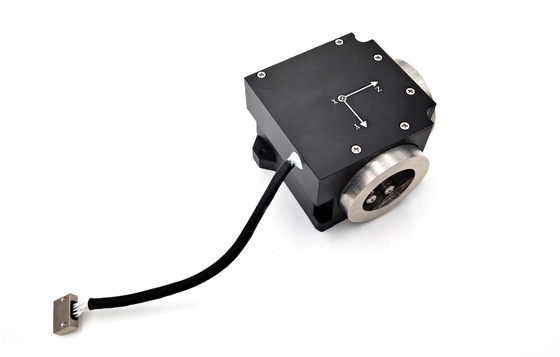

Thời gian sử dụng dài 3 trục FOG không có bộ phận chuyển động Không thiên vị ổn định ≤0,1°/h 10s Đơn giản hóa

Thời gian sử dụng dài 3 trục FOG không có bộ phận chuyển động Không thiên vị ổn định ≤0,1°/h 10s Đơn giản hóa

Tên thương hiệu: Firepower
Số mẫu: 3OG-40
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/month
Thông tin chi tiết
Place of Origin:
China
Chứng nhận:
CE
Measuring range:
-500~+500°/s
Zero bias stability:
≤0.1°/h (10s smoothing)
Random walk coefficient:
≤0.01°/√h
Bandwidth:
≥200Hz
Resolution:
≤0.05°/h
Zero bias repeatability:
≤0.1°/h
Zero position:
≤1°/h
Start time:
3s
Scale factor asymmetry:
≤10ppm
Scale factor repeatability:
≤20ppm
Packaging Details:
sponge and carton
Supply Ability:
500/month
Làm nổi bật:

Sự ổn định thiên vị bằng không 3-Axis FOG

,

10s làm mịn 3 trục FOG

,

Thời gian sử dụng dài 3 trục FOG

Mô tả sản phẩm

1. Tổng quan sản phẩm
Fiber Optic Gyroscope tích hợp 3 trục (FOG, Fiber Optic Gyroscope) là một cảm biến tốc độ góc chính xác cao dựa trên nguyên tắc can thiệp quang học.Nó phát hiện vận tốc góc bằng cách đo hiệu ứng Sagnac được tạo ra khi ánh sáng lan truyền dọc theo vòng sợi quang và đầu ra thông tin thái độ chính xácSo với các máy quay cơ khí truyền thống, FOG có những lợi thế là không ma sát, tuổi thọ dài, độ chính xác cao và chống va chạm.làm cho nó trở thành một thành phần cốt lõi trong hệ thống định vị quán tính và đo định vị hiện đại.
Thiết kế ba trục tích hợp có nghĩa là kính quay có thể đo tốc độ góc trong hướng X, Y và Z đồng thời,đơn giản hóa việc tích hợp hệ thống và cải thiện độ chính xác đo lường thái độ, được sử dụng rộng rãi trong hàng không vũ trụ, điều hướng, robot, đo chính xác và các lĩnh vực khác.



2. Các thông số

Số hàng loạt Điểm thử Đơn vị Yêu cầu kỹ thuật
1 Kích thước tổng thể mm 71.5×71.5×45
2 Thời gian khởi động s 3
3 Vị trí không (°) /h ≤ 1
4 Sự ổn định thiên vị bằng không ở nhiệt độ phòng (nhiệt độ không đổi) (°) /h

≤ 0,1 (10 s làm mịn)

≤ 0,05 (100s làm mịn)

5

Sự ổn định thiên vị bằng không với thay đổi nhiệt độ

(1 °C/min nhiệt độ biến động, 100 s trơn tru)

(°) /h ≤0.5
6 Tỷ lệ lặp lại không thiên vị (°) /h ≤0.1
7 Độ nhạy thiên vị bằng không (°) /h/g ≤0.05
8 Tỷ lệ đi ngẫu nhiên (o) /h1/2 ≤0.01
9 Không tuyến tính của yếu tố quy mô ppm ≤20
10 Asymmetry yếu tố quy mô ppm ≤10
11 Độ lặp lại theo yếu tố quy mô ppm ≤20
12 Mức giới hạn (°) /h ≤0.05
13 Nghị quyết (°) /h ≤0.05
14 Dải băng thông Hz ≥ 200
15 Nhiệt độ hoạt động °C -45+70
16 Nhiệt độ lưu trữ °C -55+80
17 Phạm vi động (°) /s ± 500
18 Điện áp cung cấp V +5
19 Tiêu thụ năng lượng trạng thái ổn định W ≤ 4
20 Tiêu thụ năng lượng trạng thái ổn định ở nhiệt độ đầy đủ W ≤ 8
21 Bắt đầu dòng điện tức thời A <2

3Môi trường sản xuất

Thời gian sử dụng dài 3 trục FOG không có bộ phận chuyển động Không thiên vị ổn định ≤0,1°/h 10s Đơn giản hóa 0 Thời gian sử dụng dài 3 trục FOG không có bộ phận chuyển động Không thiên vị ổn định ≤0,1°/h 10s Đơn giản hóa 1



Thời gian sử dụng dài 3 trục FOG không có bộ phận chuyển động Không thiên vị ổn định ≤0,1°/h 10s Đơn giản hóa 2 Thời gian sử dụng dài 3 trục FOG không có bộ phận chuyển động Không thiên vị ổn định ≤0,1°/h 10s Đơn giản hóa 3



Thời gian sử dụng dài 3 trục FOG không có bộ phận chuyển động Không thiên vị ổn định ≤0,1°/h 10s Đơn giản hóa 4 Thời gian sử dụng dài 3 trục FOG không có bộ phận chuyển động Không thiên vị ổn định ≤0,1°/h 10s Đơn giản hóa 5
