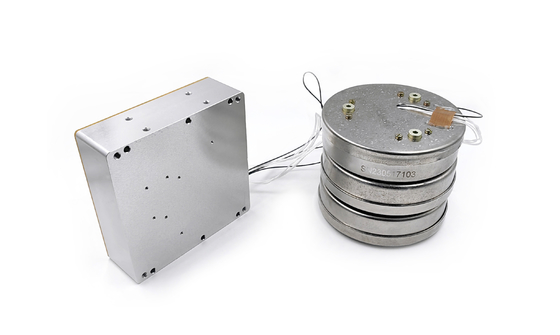

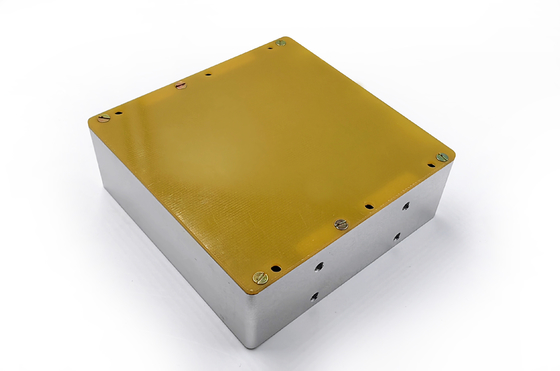

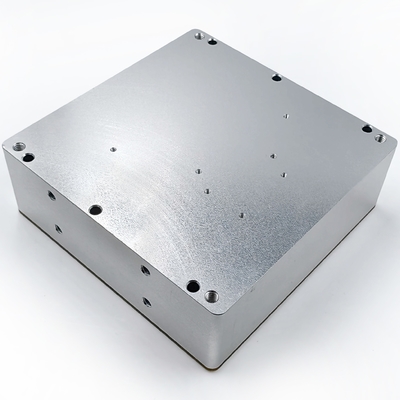

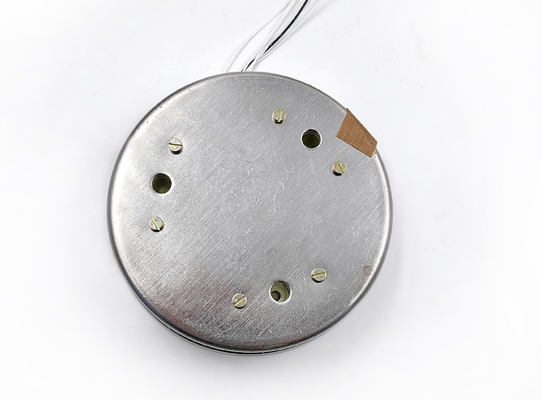

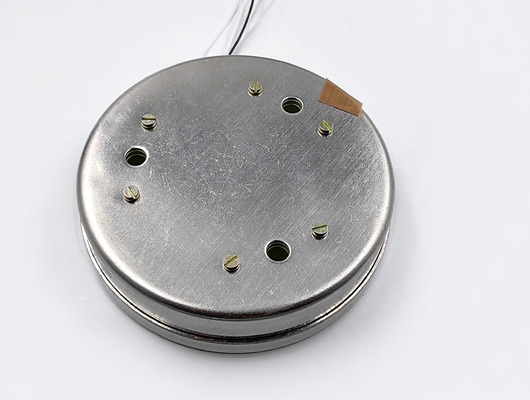

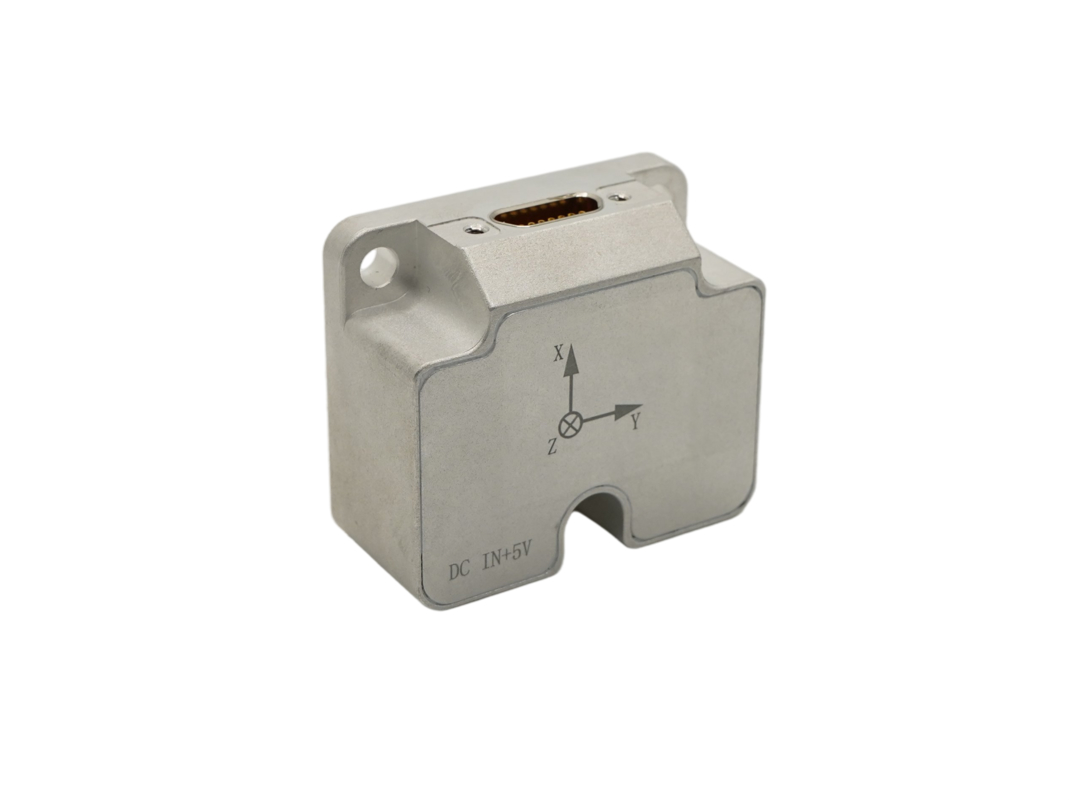

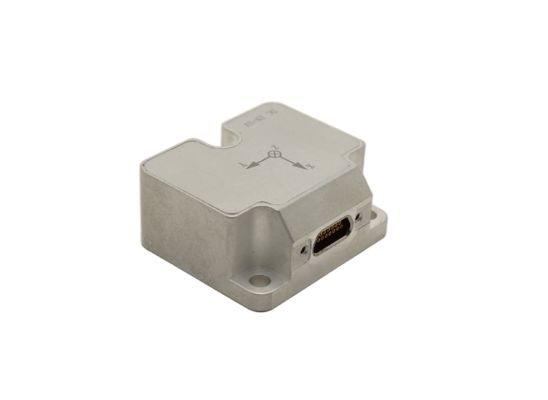

Cảm biến tốc độ góc hiệu suất ổn định với 3 trục để sử dụng chính xác cao

Cảm biến tốc độ góc hiệu suất ổn định với 3 trục để sử dụng chính xác cao

Tên thương hiệu: Firepower
Số mẫu: 3OG-98
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/month
Thông tin chi tiết
Place of Origin:
China
Chứng nhận:
CE
Measuring range:
-500~+500°/s
Zero bias stability:
≤0.005°/h (10s smoothing)
Random walk coefficient:
≤0.0005°/√h
Supply voltage:
+5V
Power consumption:
<4W
Zero bias repeatability:
≤0.0015°/h
Scale factor nonlinearity:
≤10ppm
Scale factor repeatability:
≤10ppm
Dimensions:
60±0.1×60±0.1×28.0 ±0.1(L×W×H; mm)
Weight:
≤1500g
Packaging Details:
sponge and carton
Supply Ability:
500/month
Làm nổi bật:

Bộ cảm biến tốc độ góc 3 trục

,

Cảm biến tốc độ góc chính xác cao

,

Cảm biến tốc độ góc hiệu suất ổn định

Mô tả sản phẩm

1. Tổng quan sản phẩm
Fiber Optic Gyroscope tích hợp 3 trục (FOG, Fiber Optic Gyroscope) là một cảm biến tốc độ góc chính xác cao dựa trên nguyên tắc can thiệp quang học.Nó phát hiện vận tốc góc bằng cách đo hiệu ứng Sagnac được tạo ra khi ánh sáng lan truyền dọc theo vòng sợi quang và đầu ra thông tin thái độ chính xácSo với các máy quay cơ khí truyền thống, FOG có những lợi thế là không ma sát, tuổi thọ dài, độ chính xác cao và chống va chạm.làm cho nó trở thành một thành phần cốt lõi trong hệ thống định vị quán tính và đo định vị hiện đại.
Thiết kế ba trục tích hợp có nghĩa là kính quay có thể đo tốc độ góc trong hướng X, Y và Z đồng thời,đơn giản hóa việc tích hợp hệ thống và cải thiện độ chính xác đo lường thái độ, được sử dụng rộng rãi trong hàng không vũ trụ, điều hướng, robot, đo chính xác và các lĩnh vực khác.

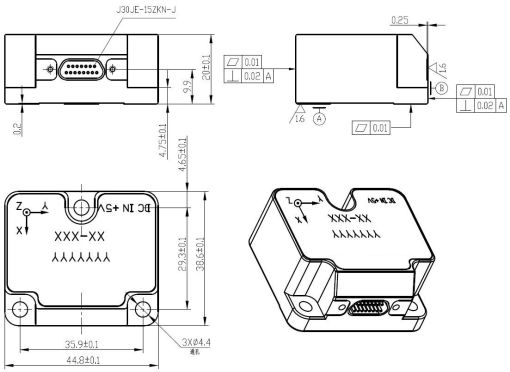

2. Kích thước

Cảm biến tốc độ góc hiệu suất ổn định với 3 trục để sử dụng chính xác cao 0

Cảm biến tốc độ góc hiệu suất ổn định với 3 trục để sử dụng chính xác cao 1



3. Các thông số

Số hàng loạt Điểm thử Đơn vị Yêu cầu kỹ thuật
1 Thời gian khởi động phút Chỉ số ổn định thiên hướng nguồn
2 Sự ổn định thiên vị bằng không ở nhiệt độ phòng (nhiệt độ không đổi) (°) /h

≤ 0,005 (10 s làm mịn)

≤ 0,002 (100s làm mịn)

3

Sự ổn định thiên vị bằng không với thay đổi nhiệt độ

(1 °C/min nhiệt độ biến động, trung bình 100 s)

(°) /h ≤0.01
4 Tỷ lệ lặp lại không thiên vị (°) /h ≤0.0015
5 Tỷ lệ đi ngẫu nhiên (o) /h1/2 ≤0.0005
6 Không tuyến tính của yếu tố quy mô ppm ≤10
7 Asymmetry yếu tố quy mô ppm ≤2
8 Độ lặp lại theo yếu tố quy mô ppm ≤10
9 Tỷ lệ lặp lại quy mô (nhiệt độ đầy đủ) ppm ≤50
10 Nhiệt độ hoạt động °C -40~+60
11 Nhiệt độ lưu trữ °C -50~+70
12 Phạm vi động (°) /s ± 500
13 Điện áp cung cấp V +5V
14 Tiêu thụ năng lượng trạng thái ổn định W

< 4 (nhiệt độ bình thường)

< 8 (nhiệt độ đầy đủ)



4Môi trường sản xuất

Cảm biến tốc độ góc hiệu suất ổn định với 3 trục để sử dụng chính xác cao 2 Cảm biến tốc độ góc hiệu suất ổn định với 3 trục để sử dụng chính xác cao 3



Cảm biến tốc độ góc hiệu suất ổn định với 3 trục để sử dụng chính xác cao 4 Cảm biến tốc độ góc hiệu suất ổn định với 3 trục để sử dụng chính xác cao 5



Cảm biến tốc độ góc hiệu suất ổn định với 3 trục để sử dụng chính xác cao 6 Cảm biến tốc độ góc hiệu suất ổn định với 3 trục để sử dụng chính xác cao 7
