Bộ cảm biến FOG tích hợp ba trục chống nhiễu với cấu trúc nhỏ gọn

Bộ cảm biến FOG tích hợp ba trục chống nhiễu với cấu trúc nhỏ gọn

Tên thương hiệu: Firepower
Số mẫu: 3OG-100
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/month
Thông tin chi tiết
Place of Origin:
China
Chứng nhận:
CE
Measuring range:
-500~+500°/s
Zero bias stability:
≤0.006°/h (10s smoothing)
Random walk coefficient:
≤0.0002°/√h
Bandwidth:
≥200Hz
Resolution:
≤0.002°/h
Zero bias repeatability:
≤0.002°/h
Scale factor asymmetry:
≤2ppm
Threshold:
≤0.002°/h
Working temperature:
-45~+70℃
Storage temperature:
-55~+80℃
Packaging Details:
sponge and carton
Supply Ability:
500/month
Làm nổi bật:

Cảm biến FOG tích hợp ba trục

,

Cảm biến FOG chống nhiễu

,

Bộ cảm biến cấu trúc nhỏ gọn FOG

Mô tả sản phẩm

1. Tổng quan sản phẩm
Fiber Optic Gyroscope tích hợp 3 trục (FOG, Fiber Optic Gyroscope) là một cảm biến tốc độ góc chính xác cao dựa trên nguyên tắc can thiệp quang học.Nó phát hiện vận tốc góc bằng cách đo hiệu ứng Sagnac được tạo ra khi ánh sáng lan truyền dọc theo vòng sợi quang và đầu ra thông tin thái độ chính xácSo với các máy quay cơ khí truyền thống, FOG có những lợi thế là không ma sát, tuổi thọ dài, độ chính xác cao và chống va chạm.làm cho nó trở thành một thành phần cốt lõi trong hệ thống định vị quán tính và đo định vị hiện đại.
Thiết kế ba trục tích hợp có nghĩa là kính quay có thể đo tốc độ góc trong hướng X, Y và Z đồng thời,đơn giản hóa việc tích hợp hệ thống và cải thiện độ chính xác đo lường thái độ, được sử dụng rộng rãi trong hàng không vũ trụ, điều hướng, robot, đo chính xác và các lĩnh vực khác.





2. Cấu trúc Thành phần
Bộ cảm biến lõi gyro bằng sợi quang là thành phần cốt lõi của kính quay bằng sợi quang, chịu trách nhiệm đo tốc độ góc dựa trên hiệu ứng Sagnac;Mô-đun xử lý và điều khiển tín hiệu điều chỉnh, demodulates, khuếch đại và số hóa các tín hiệu quang học và đầu ra dữ liệu tốc độ góc độ chính xác cao.



3. Các thông số

Số hàng loạt Điểm thử Đơn vị Yêu cầu kỹ thuật
1 Thời gian khởi động s 3
2 Vị trí không (°) /h ≤0.3
3 Sự ổn định thiên vị bằng không ở nhiệt độ phòng (nhiệt độ không đổi) (°) /h

≤ 0,006 (10s làm mịn)

≤ 0,002 (100s làm mịn)

4

Sự ổn định thiên vị bằng không với thay đổi nhiệt độ

(1 °C/min nhiệt độ biến động, 100 s trơn tru)

(°) /h ≤0.008
5 Tỷ lệ lặp lại không thiên vị (°) /h ≤0.002
6 Độ nhạy thiên vị bằng không (°) /h/g ≤0.003
7 Tỷ lệ đi ngẫu nhiên (o) /h1/2 ≤0.0002
8 Không tuyến tính của yếu tố quy mô ppm ≤ 5
9 Asymmetry yếu tố quy mô ppm ≤2
10 Độ lặp lại theo yếu tố quy mô ppm ≤ 5
11 Mức giới hạn (°) /h ≤0.002
12 Nghị quyết (°) /h ≤0.002
13 Dải băng thông Hz ≥ 200
14 Nhiệt độ hoạt động °C -45+70
15 Nhiệt độ lưu trữ °C -55+80
16 Phạm vi động (°) /s ± 300
17 Điện áp cung cấp V +5
18 Năng lượng tiêu thụ ở trạng thái ổn định ở nhiệt độ bình thường W ≤4.5
19 Tiêu thụ năng lượng trạng thái ổn định ở nhiệt độ đầy đủ W ≤ 8
20 Bắt đầu dòng điện tức thời A <2


4Môi trường sản xuất

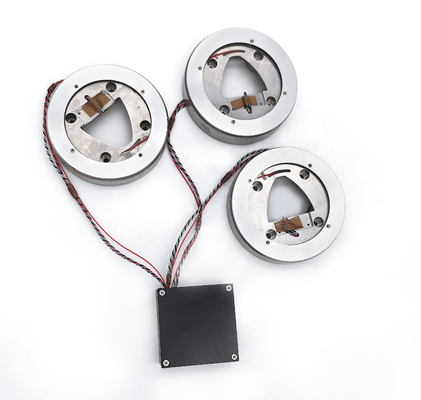

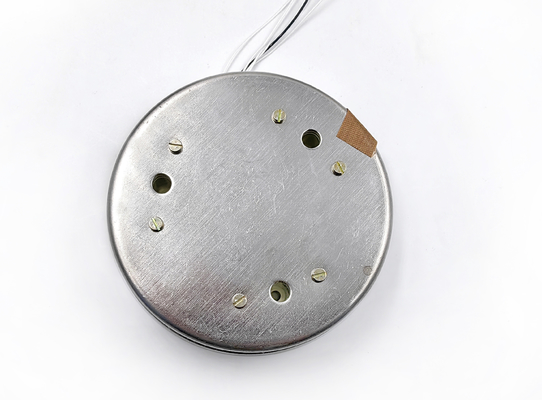

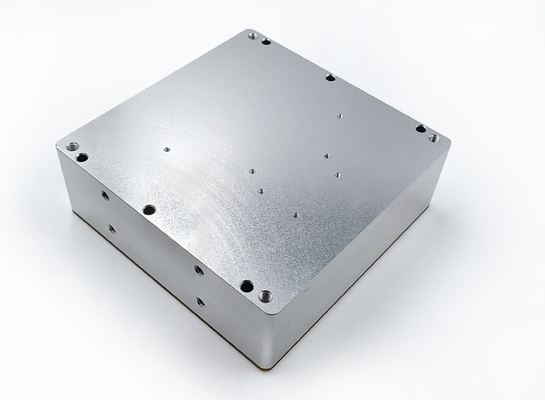

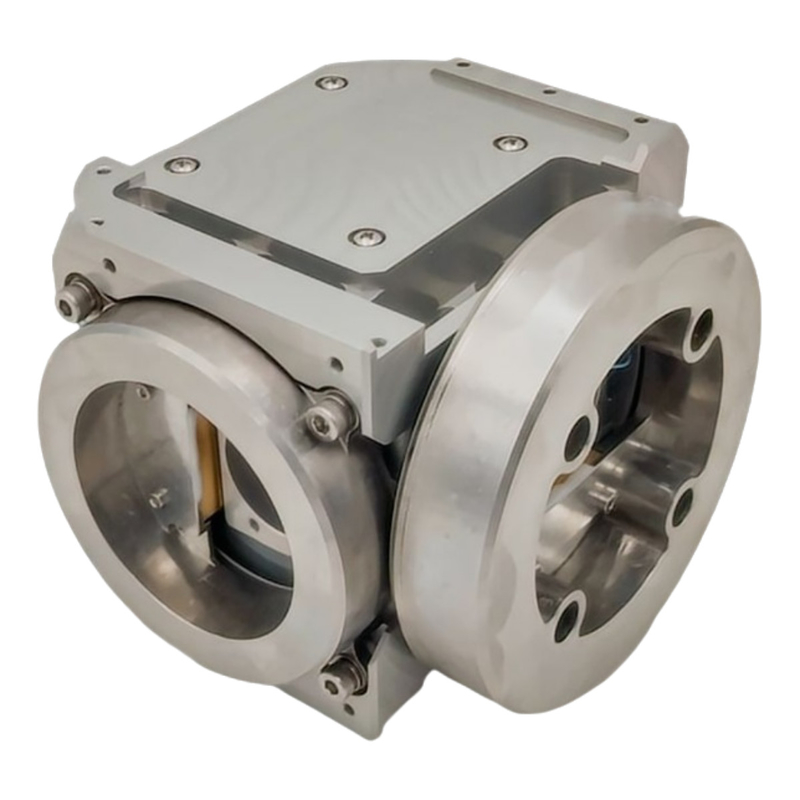

Bộ cảm biến FOG tích hợp ba trục chống nhiễu với cấu trúc nhỏ gọn 0 Bộ cảm biến FOG tích hợp ba trục chống nhiễu với cấu trúc nhỏ gọn 1



Bộ cảm biến FOG tích hợp ba trục chống nhiễu với cấu trúc nhỏ gọn 2 Bộ cảm biến FOG tích hợp ba trục chống nhiễu với cấu trúc nhỏ gọn 3



Bộ cảm biến FOG tích hợp ba trục chống nhiễu với cấu trúc nhỏ gọn 4 Bộ cảm biến FOG tích hợp ba trục chống nhiễu với cấu trúc nhỏ gọn 5
