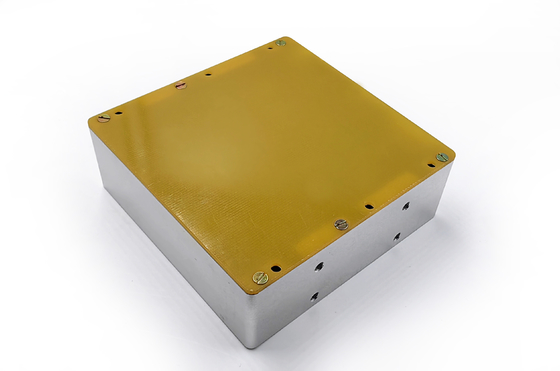

Máy quay sợi quang ba trục thân thiện với người dùng với hiệu suất nhiệt độ đặc biệt và dễ cài đặt

Máy quay sợi quang ba trục thân thiện với người dùng với hiệu suất nhiệt độ đặc biệt và dễ cài đặt

Tên thương hiệu: Firepower
Số mẫu: 3OG-120H
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/month
Thông tin chi tiết
Place of Origin:
China
Chứng nhận:
CE
Measuring range:
-500~+500°/s
Zero bias stability:
≤0.005°/h (10s smoothing)
Random walk coefficient:
≤0.0005°/√h
Zero bias repeatability:
≤0.0015°/h
Scale factor asymmetry:
≤2ppm
Threshold:
≤0.002°/h
Dimensions:
60±0.1×60±0.1×28.0±0.1(L×W×H; mm)
Weight:
≤2300g
Packaging Details:
sponge and carton
Supply Ability:
500/month
Làm nổi bật:

Dễ dàng lắp đặt Gyro quang sợi

,

Máy quay quang sợi dễ sử dụng

,

Máy quay quang sợi ba trục

Mô tả sản phẩm

1. Tổng quan sản phẩm
Fiber Optic Gyroscope tích hợp 3 trục (FOG, Fiber Optic Gyroscope) là một cảm biến tốc độ góc chính xác cao dựa trên nguyên tắc can thiệp quang học.Nó phát hiện vận tốc góc bằng cách đo hiệu ứng Sagnac được tạo ra khi ánh sáng lan truyền dọc theo vòng sợi quang và đầu ra thông tin thái độ chính xácSo với các máy quay cơ khí truyền thống, FOG có những lợi thế là không ma sát, tuổi thọ dài, độ chính xác cao và chống va chạm.làm cho nó trở thành một thành phần cốt lõi trong hệ thống định vị quán tính và đo định vị hiện đại.
Thiết kế ba trục tích hợp có nghĩa là kính quay có thể đo tốc độ góc trong hướng X, Y và Z đồng thời,đơn giản hóa việc tích hợp hệ thống và cải thiện độ chính xác đo lường thái độ, được sử dụng rộng rãi trong hàng không vũ trụ, điều hướng, robot, đo chính xác và các lĩnh vực khác.





2Các đặc điểm chính của sản phẩm
A. Độ chính xác cao: So với kính quay MEMS, FOG có độ trượt dịch thấp hơn và độ phân giải tốc độ góc cao hơn, phù hợp với các hệ thống định vị chính xác cao.
B. Tích hợp ba trục: Không cần phải kết hợp nhiều vòng xoáy, giảm khối lượng và trọng lượng, cải thiện tích hợp hệ thống và độ tin cậy.
C. Không có bộ phận di chuyển cơ học: So với máy quay cơ học, FOG không ma sát và không bị mòn, dẫn đến tuổi thọ lâu hơn và độ tin cậy cao hơn.
D. Kháng rung và sốc: Thích hợp cho môi trường năng động cao như máy bay không người lái, tên lửa và máy bay.
Sẵn sàng sử dụng, không cần khởi động: So với kính quay laser (RLG), FOG có thời gian khởi động ngắn và phản ứng nhanh.
E. Thiết kế năng lượng thấp: tiêu thụ năng lượng tối ưu cho các hệ thống chạy bằng pin như UAV và thiết bị định vị di động.





3. Các thông số

Số hàng loạt Điểm thử Đơn vị Yêu cầu kỹ thuật
1 Thời gian khởi động phút Chỉ số ổn định thiên hướng nguồn
2 Sự ổn định thiên vị bằng không ở nhiệt độ phòng (nhiệt độ không đổi) (°) /h

≤ 0,005 (10 s làm mịn)

≤ 0,0015 (100 s làm mịn)

3

Sự ổn định thiên vị bằng không với thay đổi nhiệt độ

(1 °C/min nhiệt độ biến động, trung bình 100 s)

(°) /h ≤0.01
4 Tỷ lệ lặp lại không thiên vị (°) /h ≤0.0015
5 Tỷ lệ đi ngẫu nhiên (o)/h1/2 ≤0.0005
6 Không tuyến tính của yếu tố quy mô ppm ≤ 5
7 Asymmetry yếu tố quy mô ppm ≤2
8 Độ lặp lại theo yếu tố quy mô ppm ≤10
9 Tỷ lệ lặp lại quy mô (nhiệt độ đầy đủ) ppm ≤50
10 Nhiệt độ hoạt động °C -40~+60
11 Nhiệt độ lưu trữ °C -50~+70
12 Phạm vi động (°) /s ± 500
13 Điện áp cung cấp V +5V
14 Tiêu thụ năng lượng trạng thái ổn định W

< 4 (nhiệt độ bình thường)

< 8 (nhiệt độ đầy đủ)
