FOG 3 trục chính xác cao với phạm vi đo rộng và hệ số đi ngẫu nhiên ≤0.0003°/√h

FOG 3 trục chính xác cao với phạm vi đo rộng và hệ số đi ngẫu nhiên ≤0.0003°/√h

Tên thương hiệu: Firepower
Số mẫu: 3OG-120HC
MOQ: 1
giá bán: Có thể đàm phán
Điều khoản thanh toán: T/T
Khả năng cung cấp: 500/month
Thông tin chi tiết
Place of Origin:
China
Chứng nhận:
CE
Measuring range:
-500~+500°/s
Zero bias stability:
≤0.003°/h (10s smoothing)
Random walk coefficient:
≤0.0003°/√h
Zero bias repeatability:
≤0.001°/h
Scale factor asymmetry:
≤2ppm
Scale factor repeatability:
≤10ppm
Supply voltage:
+5V
Power consumption:
<4W
Packaging Details:
sponge and carton
Supply Ability:
500/month
Làm nổi bật:

Phạm vi đo rộng 3 trục FOG

,

Tỷ lệ đi ngẫu nhiên 3 trục FOG

,

Mức độ chính xác cao 3 trục FOG

Mô tả sản phẩm

1. Tổng quan sản phẩm
Fiber Optic Gyroscope tích hợp 3 trục (FOG, Fiber Optic Gyroscope) là một cảm biến tốc độ góc chính xác cao dựa trên nguyên tắc can thiệp quang học.Nó phát hiện vận tốc góc bằng cách đo hiệu ứng Sagnac được tạo ra khi ánh sáng lan truyền dọc theo vòng sợi quang và đầu ra thông tin thái độ chính xácSo với các máy quay cơ khí truyền thống, FOG có những lợi thế là không ma sát, tuổi thọ dài, độ chính xác cao và chống va chạm.làm cho nó trở thành một thành phần cốt lõi trong hệ thống định vị quán tính và đo định vị hiện đại.
Thiết kế ba trục tích hợp có nghĩa là kính quay có thể đo tốc độ góc trong hướng X, Y và Z đồng thời,đơn giản hóa việc tích hợp hệ thống và cải thiện độ chính xác đo lường thái độ, được sử dụng rộng rãi trong hàng không vũ trụ, điều hướng, robot, đo chính xác và các lĩnh vực khác.





2Công nghệ cốt lõi sản phẩm
Máy quay quang sợi tích hợp 3 trục tích hợp một số công nghệ tiên tiến để đảm bảo độ chính xác cao, trượt thấp và ổn định:
A. Công nghệ vòng sợi quang: sản xuất sợi quang chất lượng cao, quy trình cuộn sợi quang tối ưu hóa để giảm biến động nhiệt độ và hiệu ứng không đồng nhất sợi quang.
B. Kiểm soát vòng kín: Xử lý tín hiệu kỹ thuật số (DSP) và công nghệ điều chế vòng kín để cải thiện sự ổn định đầu ra của gyro và phạm vi động.
C. Xử lý tín hiệu chính xác cao: máy dò ánh sáng và thuật toán lọc tín hiệu có tiếng ồn thấp để cải thiện chất lượng tín hiệu và giảm tác động của tiếng ồn.
D. thuật toán bù đắp nhiệt độ: Cảm biến nhiệt độ tích hợp và thuật toán bù đắp nhiệt độ để đảm bảo rằng nó vẫn có thể duy trì phép đo chính xác cao trong các môi trường khác nhau.
E. Thiết kế cấu trúc đáng tin cậy cao: Tiếp nhận thiết kế chống sốc và chống rung để đảm bảo hoạt động ổn định ngay cả trong môi trường khắc nghiệt.



3. Kích thước

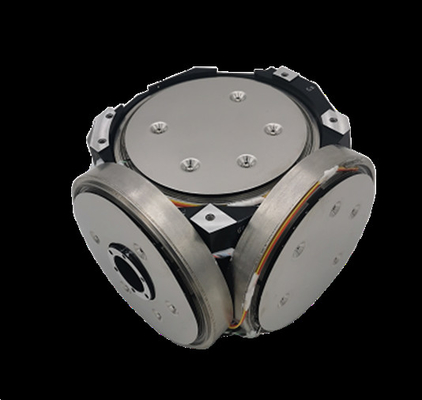

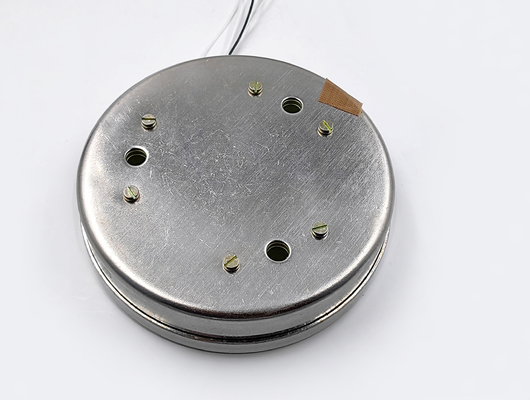

FOG 3 trục chính xác cao với phạm vi đo rộng và hệ số đi ngẫu nhiên ≤0.0003°/√h 0

FOG 3 trục chính xác cao với phạm vi đo rộng và hệ số đi ngẫu nhiên ≤0.0003°/√h 1



4Môi trường sản xuất

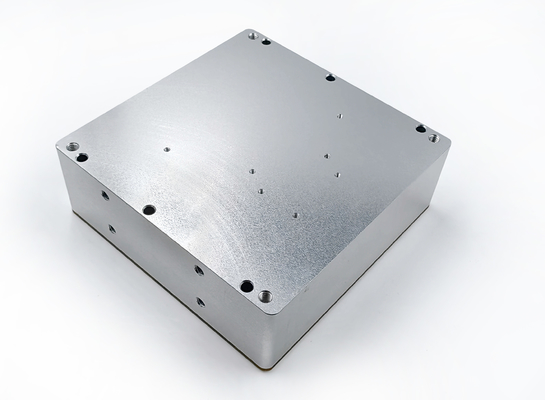

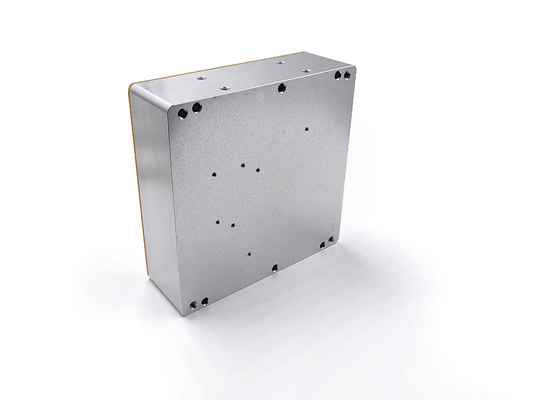

FOG 3 trục chính xác cao với phạm vi đo rộng và hệ số đi ngẫu nhiên ≤0.0003°/√h 2 FOG 3 trục chính xác cao với phạm vi đo rộng và hệ số đi ngẫu nhiên ≤0.0003°/√h 3



FOG 3 trục chính xác cao với phạm vi đo rộng và hệ số đi ngẫu nhiên ≤0.0003°/√h 4 FOG 3 trục chính xác cao với phạm vi đo rộng và hệ số đi ngẫu nhiên ≤0.0003°/√h 5



FOG 3 trục chính xác cao với phạm vi đo rộng và hệ số đi ngẫu nhiên ≤0.0003°/√h 6 FOG 3 trục chính xác cao với phạm vi đo rộng và hệ số đi ngẫu nhiên ≤0.0003°/√h 7
