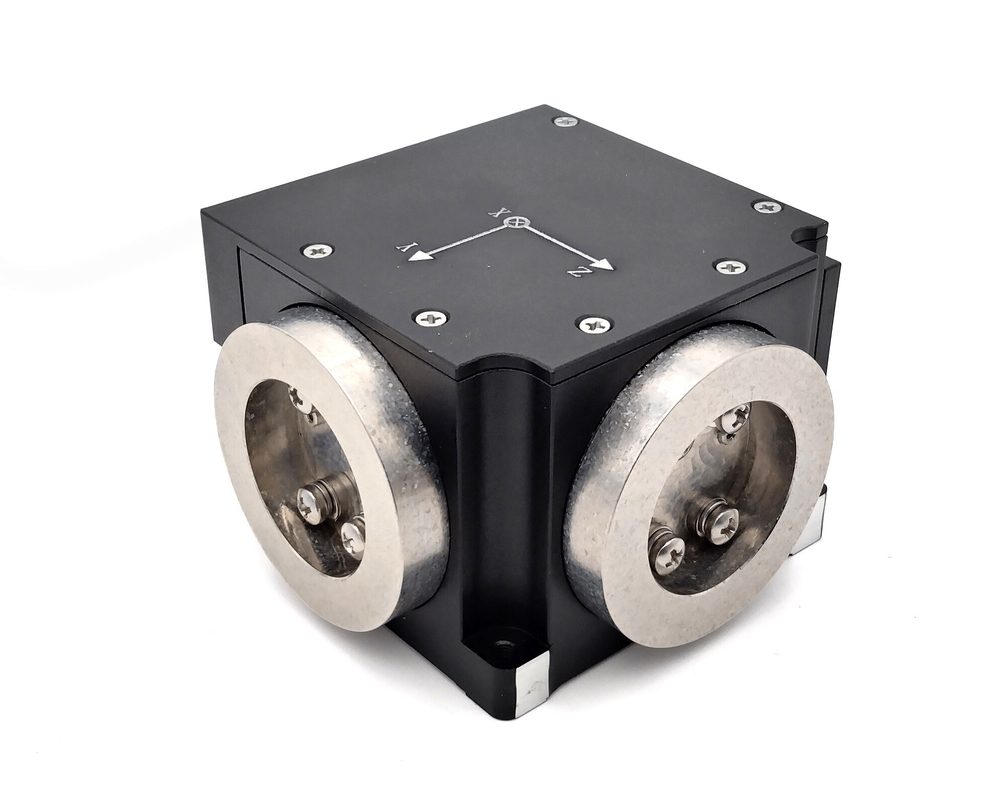

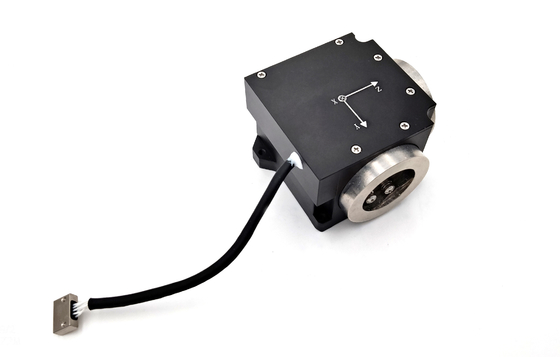

Digital Closed Loop Three Axis Integrated Fiber Optic Gyro cho định vị UGV

Digital Closed Loop Three Axis Integrated Fiber Optic Gyro cho định vị UGV

Tên thương hiệu: FIREPOWER
Số mẫu: HG4930C
MOQ: 1
giá bán: 7000$
Điều khoản thanh toán: L/C,T/T,Công Đoàn Phương Tây
Khả năng cung cấp: 500/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Dải đo:
±500°/giây
Độ ổn định không thiên vị:
0,3°/giờ
Độ lặp lại không sai lệch:
0,3°/giờ
Hệ số tỷ lệ phi tuyến tính:
≤50ppm
băng thông:
≥200Hz
Độ nhạy không thiên vị:
.07°/h/Gs
chi tiết đóng gói:
miếng bọt biển + hộp
Khả năng cung cấp:
500/tháng
Làm nổi bật:

UGV điều hướng sợi quang Gyro

,

Gyro quang sợi ba trục

,

Gyro quang sợi kín

Mô tả sản phẩm

Mô tả sản phẩm


TG-40Mlà một cảm biến tốc độ góc quán tính dựa trên hiệu ứng Sagnac quang học, được sử dụng để đo tốc độ góc của máy mang dọc theo trục nhạy của sản phẩm.Một đơn vị cảm biến vận tốc góc của sản phẩm là một vòng sợi quang, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, và trong khi đó, một tín hiệu điện áp chuyển đổi từ tín hiệu khác biệt đường quang được chịu phản hồi và kiểm soát vòng kín, do đó, điều chỉnh và khử điều chỉnh tín hiệu được thực hiện,và mục đích phát hiện tín hiệu tốc độ góc chính xác cao được đạt được.Nó bao gồm một đơn vị cảm biến vận tốc góc quang học và đơn vị phát hiện tín hiệu, cung cấp thông tin gia tăng góc gyro và thông tin nhiệt độ bên trong.chủ yếu phù hợp với các ứng dụng như hệ thống định vị quán tính chính xác trung bình và cao, hệ thống định vị và định hướng, hệ thống ổn định servo, vv.


Thành phần
(a) Phần hộp mạch bao gồm một nguồn ánh sáng sợi được doped erbium, một tín hiệu phát hiện và điều khiển mạch, một kết nối sợi và một máy dò quang điện;
(b) Phần đầu máy đo cảm biến bao gồm một cuộn sợi quang và một hướng dẫn sóng Y;
(C) Các bộ phận cấu trúc tương ứng và vỏ bảo vệ của gyroscope.

Sự xuất hiện và kích thước lắp đặt

(a)Kích thước tổng thể
Kích thước tổng thể (mm):71.5mm ± 0,1mm * 71,5mm ± 0,1mm * 45,0mm ± 0,1mm (L * W * H, bao gồm đầu đồng hồ);


(b)Kích thước lắp đặt
Kích thước lắp đặt (mm):58.5mm ± 0.1mm * 53.0mm ± 0.1mm * 52.5mm ± 0.1mm * 44.5mm ± 0.1mm; Vị trí lỗ 4 * Φ3.5

Trọng lượng

Tổng trọng lượng sản phẩm 370g±10g.


Các thông số kỹ thuật



Số hàng loạt

Điểm thử

Đơn vị

Yêu cầu kỹ thuật

1

Bắt đầu- Lên. thời gian

s

3

2

Tính ổn định không thiên vị (10 s làm mịn)

(°) /h

≤0.3

3

Tỷ lệ lặp lại không thiên vị

(°) /h

≤0.3

4

Tỷ lệ đi ngẫu nhiên

(o) /h1/2

≤0.01

5

Không có yếu tố quy mô-tính tuyến tính

ppm

≤50

6

Độ lặp lại theo yếu tố quy mô

ppm

≤50

7

Nhiệt độ hoạt động

°C

-45~+70

8

Nhiệt độ lưu trữ

°C

-55~+80

9

Phạm vi động

(°) /s

± 500

10

Điện áp cung cấp

V

+5V

11

Tiêu thụ điện trạng thái ổn định (nhiệt độ đầy đủ)

W

≤ 8

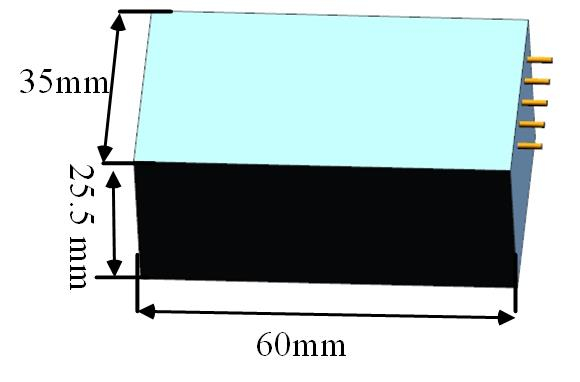

Sơ đồ phác thảo

Digital Closed Loop Three Axis Integrated Fiber Optic Gyro cho định vị UGV 0
